Gewichtete Normalen verbessern die Schattierung von Modellen durch Änderung der Scheitelpunktnormalen, sodass sie lotrecht zu größeren flachen Polygonen sind. Bei Verwendung mit dem Fase-Modifikator mit null Segmenten wird die Schattierung nicht über das gesamte Modell, sondern über die gefasten Flächen verschmolzen.
Raumfahrthelm vor (links) und nach der Anwendung des Modifikators "Gewichtete Normalen".

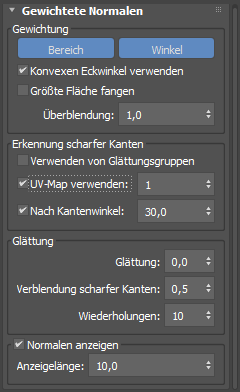

Benutzeroberfläche
Bereich "Gewichtung"
- Schaltfläche "Fläche"
- Aktiviert die Gewichtung auf Grundlage des Flächenbereichs. Diese Einstellung kann allein oder in Verbindung mit "Winkel" aktiviert werden.
- Schaltfläche "Winkel"
- Aktiviert die Gewichtung auf Grundlage des Eckwinkels. Diese Einstellung kann allein oder in Verbindung mit "Bereich" aktiviert werden.
- Konvexen Eckwinkel verwenden
- Ermöglicht die Verwendung eines konvexen Winkels an konkaven Ecken.
- Objektfang an größter Fläche
- Aktiviert die Berechnung von Normalen nur basierend auf der Fläche des größten Gewichtungswerts. Diese Einstellung liefert unterschiedliche Ergebnisse, je nachdem, ob die Gewichtung basierend auf "Bereich", "Winkel" oder beiden Werten berechnet wird.
- Verschmelzung
- Legt die Verschmelzung zwischen gewichteten und ungewichteten Normalen fest. Bei einem Wert von 1,0 wird eine vollständig geglättete Berechnung angewendet.
Gruppe "Erkennung scharfer Kanten"
Diese Parameter sind nützlich für die Berechnung neuer Normalen basierend auf vorhandenen Netzdaten, wie z. B. Glättungsgruppen, UV-Nähten und scharfen Winkeln.
- Glättungsgruppen verwenden
- Aktiviert die Verwendung scharfer Kanten basierend auf angrenzenden Flächenglättungsgruppen.
- UV-Map verwenden
- Aktiviert die Verwendung scharfer Kanten basierend auf UV-Nähten in der angegebenen Map.
- Nach Kantenwinkel
- Aktiviert die Verwendung scharfer Kanten basierend auf dem Winkel zwischen benachbarten Flächennormalen.
Bereich "Glättung"
- Glättung
- Legt die Verschmelzung zwischen den Optionen für die Flächen- oder Winkelgewichtung fest. Dies kann zu einer etwas langsameren Berechnung führen, erzielt jedoch bessere Ergebnisse. Bei einem Wert von 1,0 wird eine vollständig geglättete Berechnung angewendet.
- Verschmelzung scharfer Kanten
- Legt den Wert für die Glättung an Scheitelpunkten auf scharfen Kanten fest. Diese Einstellung ist nur verfügbar, wenn mindestens eine Option für die Erkennung scharfer Kanten aktiviert ist.
- Wiederholungen
- Legt die maximale Anzahl von Wiederholungen für den Glättungsprozess fest.
- Normalen anzeigen
- Aktiviert die Anzeige von Scheitelpunktnormalen im Ansichtsfenster.
- Anzeigelänge
- Legt die Länge des Scheitelpunktnormalenvektors fest.
