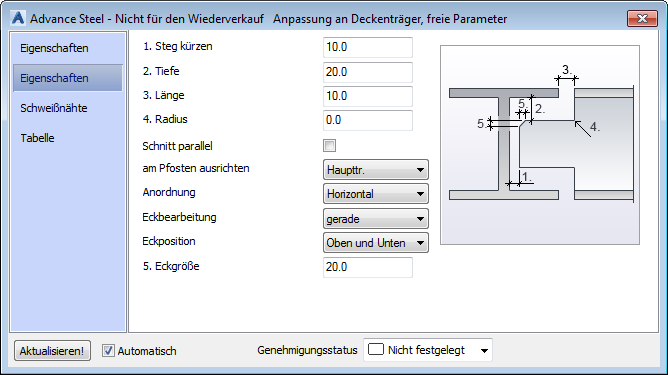

Registerkarte Parameter

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Abstände zwischen den Trägern einstellen.

1. Steg kürzen	Definiert den Abstand zwischen den Stegen der zwei Träger.
2. Tiefe	Definiert den Ausklinkungsabstand zur Innenseite des Deckenträger-Flanschs.
3. Abstand Flansch, Seite	Definiert den Abstand zwischen der äußeren Seite des Deckenträger-Flanschs und dem verarbeiteten Träger.
4. Radius	Definiert den Radius an der Ausklinkungsecke.
Schnitt parallel	Wenn diese Option ausgewählt ist, werden die sekundären Träger lotrecht geschnitten; andernfalls erfolgt ein Schnitt parallel zum Hauptträger.
Anordnung	Wählen Sie die Anordnung der Ausklinkung aus.
Ausrichten	Der sekundäre Träger wird parallel zum Hauptträger geschnitten.
Lotrecht	Der sekundäre Träger wird lotrecht geschnitten.
Ausrichtung	Wählt Sie die Ausrichtung der Ausklinkung aus.
Horizontal	Die Ausklinkung ist horizontal ausgerichtet.
Geneigt	Die Ausklinkung ist entsprechend der sekundären Trägerneigung ausgerichtet.
Eckbearbeitung	Andere Eckbearbeitungen sind verfügbar: konvex, konkav und gerade Dann wird die Eckgröße festgelegt. Wählen Sie Keine für ein rechteckiges Stegblech.
Eckposition	Wählen Sie, wo die Eckbearbeitung erstellt werden soll: Oben und Unten - Eckbearbeitungen werden an der oberen und unteren Seite des sekundären Trägers erstellt. Oben: Eine Eckbearbeitung wird an der Oberseite des sekundären Trägers erstellt. Unten - Eine Eckbearbeitung wird an der Unterseite des sekundären Trägers erstellt.
5. Eckgröße	Definiert die Eckgröße.
