Hier erfahren Sie, wie Sie in Advance Steel Kopfbolzen anpassen, indem Sie mithilfe der Management Tools-Anwendung Standardparameter für bestimmte Kopfbolzen festlegen, die Sie dann in Ihrem 3D-Modell verwenden.
Beachten Sie außerdem, dass Advance Steel mit gültigen Kombinationen arbeitet. Dies bedeutet, dass Sie im Dialogfeld Kopfbolzen für jeden Kopfbolzentyp nur eine bestimmte Anzahl an Werten zur Auswahl haben, um die Parameter für Festigkeit und Durchmesser festzulegen, die für den jeweiligen Kopfbolzentyp gültig sind.
Vorbereitende Schritte zur Anpassung von Schrauben/Ankern/Kopfbolzen
Schritte vor der Anpassung:
- Sichern Sie Ihre Datenbank. Die Schrauben-, Anker- und Kopfbolzenkonfigurationen sind in der Datenbank AstorBase.mdb im Ordner C:\ProgramData\Autodesk\Advance Steel 2017\USA\Steel\Data gespeichert. (Anmerkung: Der Speicherort der Datenbank ist von der Sprache abhängig). Erstellen Sie zum Sichern der Datenbanken einen Backup-Ordner, und kopieren Sie die Datenbankdateien hinein.
- Vergewissern Sie sich, dass die aktuellen Autoreinstellungen Ihren Anforderungen entsprechen. In der Management Tools-Anwendung
Kategorie Optionen Datenbankeinstellungen Aktueller Autor können Sie überprüfen, wer der aktuelle Autor ist, oder einen neuen hinzufügen:
Anmerkung: Alle neuen Datenbanksätze werden unter diesem Autor gespeichert. Die korrekten Einstellung dieser Option ist außerdem bei der Migration auf neuere Softwareversionen von Bedeutung. - Überprüfen Sie die Einheiten unter Management Tools Kategorie Auswahl der Einheiten. Diese Kategorie umfasst die Einheiten, die Sie bei der Anpassung der Schrauben/Anker oder Kopfbolzen in den Management Tools verwendet haben:
Zugriff auf die Anpassungseinstellungen für Kopfbolzen
So greifen Sie auf die Anpassungseinstellungen für Kopfbolzen in Advance Steel zu:
- Gehen Sie zur Registerkarte Start Gruppe Einstellungen oder zur Registerkarte Extras Gruppe Werkzeuge, und klicken Sie auf
(Management Tools).

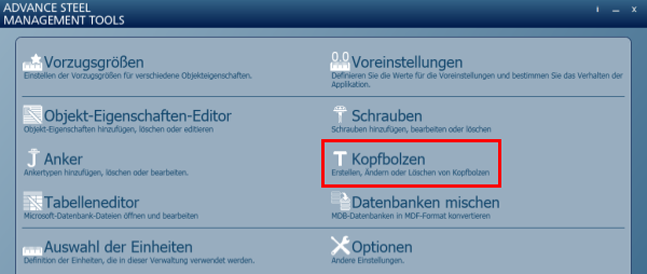

- Greifen Sie in der Management Tools-Anwendung auf die Kategorie Kopfbolzen zu:
- Klicken Sie auf den Pfeil neben "Kopfbolzen", um alle Kopfbolzentypen anzuzeigen, und wählen Sie einen Eintrag aus der Liste aus.
