Erstellen einer Elementkontur

Schneiden Sie Bleche durch einen Träger oder ein anderes Blech.

Ein Blech kann durch einen Träger oder durch ein anderes Blech auf zweierlei Weise bearbeitet werden:

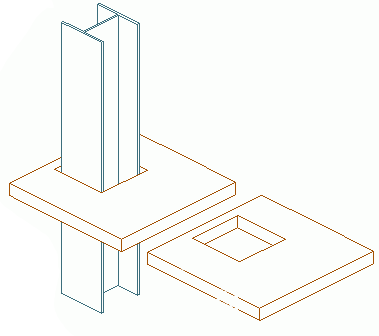

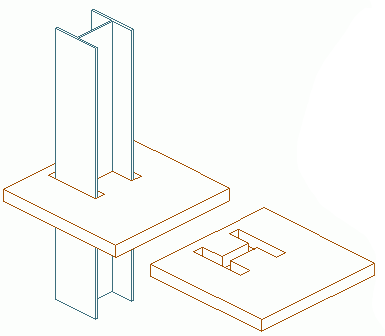

Exakter Querschnitt	Hüllen-Querschnitt

Zugriff auf den Befehl

Werkzeugpalette Bearbeitungen: (Elementkontur).

Befehlszeile: _AstM4PlateElementContourNotch

Erstellen einer Elementkontur

1. Wählen Sie über die Registerkarte Objekte Gruppe Schalter den Typ der gewünschten Verarbeitung aus.

   Schaltfläche	Funktion
   	Exakter Querschnitt
   	Hüllen-Querschnitt

2. Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Elementkontur).
3. Wählen Sie das zu bearbeitende Blech aus.
4. Wählen Sie das Element (z. B. einen Träger oder ein anderes Blech) aus, das zur Verarbeitung des Blechs verwendet werden soll.

• Das Blech wird verarbeitet. Das Dialogfeld Eigenschaften wird angezeigt.
