Fassaden für Wände und Dächer

Hier erhalten Sie Informationen zum Definieren von Fassadenflächen und -öffnungen für Dächer und Wände.

Definieren der Fassadenfläche

Mithilfe dieses Werkzeugs können Sie die tragenden Elemente und den Abdeckungsbereich definieren.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Erweiterte Modellierung Gruppe Strukturelemente auf (Fassadenbereich festlegen).

Befehlszeile: _AstM4CreateArea

Definieren einer rechteckigen Fassadenfläche

1. Fügen Sie ein Koordinatensystem ein, dessen xy-Ebene in der Ebene der abzudeckenden Fläche liegt.
2. Klicken Sie auf der Registerkarte Erweiterte Modellierung Gruppe Strukturelemente auf (Fassadenbereich festlegen).
3. Wählen Sie den Träger aus und drücken Sie die Eingabetaste.
4. Geben Sie in der Befehlszeile R (Rechteckig) ein und drücken Sie die Eingabetaste.
5. Geben Sie die beiden diagonal gegenüberliegenden Punkte ein, die die rechteckige Fassadenfläche definieren.

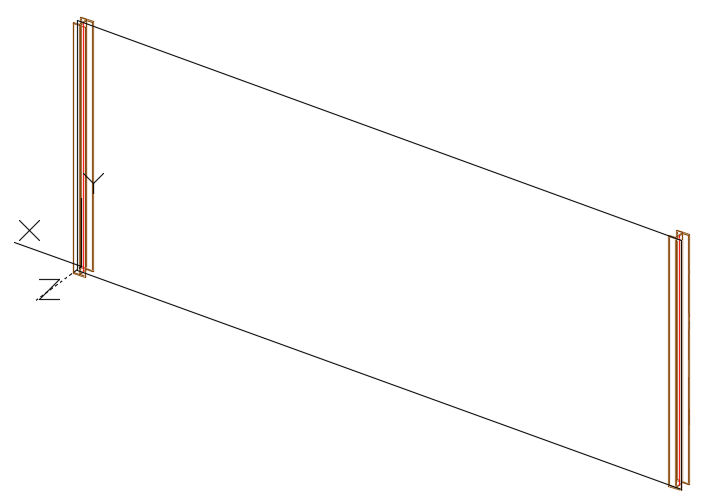

• Die Fläche wird erstellt.

Definieren der Öffnungen in der Fläche

Mit diesem Werkzeug können Sie Öffnungen im Abdeckungsbereich definieren. Dieses Objekt speichert die Informationen zum Öffnungstyp (Fenster, Tür) und wird beim Erstellen des Fassadensystems verwendet.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Erweiterte Modellierung Gruppe Strukturelemente auf (Fassadenöffnung definieren).

Befehlszeile: _AstM4CreateOpening

Definieren einer rechteckigen Öffnung in der Fassadenfläche

1. Klicken Sie auf der Registerkarte Erweiterte Modellierung Gruppe Strukturelemente auf (Fassadenöffnung definieren).
2. Geben Sie in der Befehlszeile R (Rechteckig) ein und drücken Sie die Eingabetaste.
3. Wählen Sie das Objekt des Fassadenfelds aus.

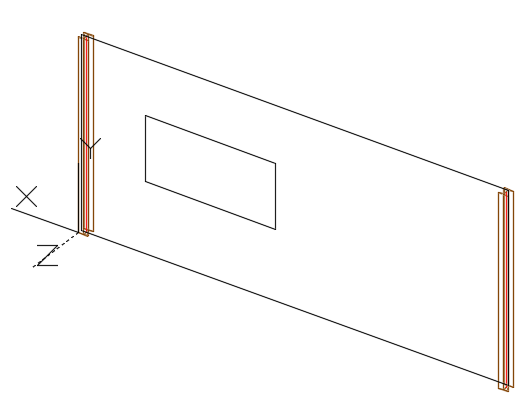

4. Geben Sie die beiden diagonal gegenüberliegenden Punkte ein und definieren Sie die rechteckige Öffnung.

• Die Öffnung wird erstellt.

Einfügen von Fassaden

Mit diesem Werkzeug können Sie ein einzelnes Fassadenpaneel im ausgewählten Bereich eingeben.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Erweiterte Modellierung Gruppe Strukturelemente auf (Fassade erzeugen).

Befehlszeile: _AstM4CrConByVB CreateCladding

Einfügen von Fassaden in einen rechteckigen Bereich mit einer Öffnung

1. Klicken Sie auf der Registerkarte Erweiterte Modellierung Gruppe Strukturelemente auf (Fassade erzeugen).
2. Geben Sie in der Befehlszeile R (Rechteckig) ein und drücken Sie die Eingabetaste.
3. Wählen Sie das Fassadenflächenobjekt aus und drücken Sie die Eingabetaste.

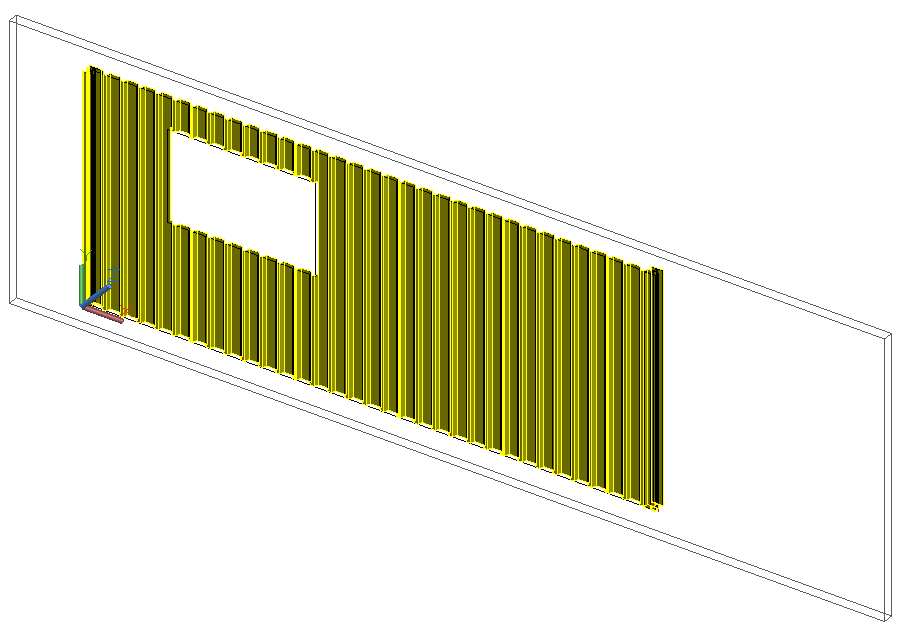

• Die Fassade wird erstellt und das Dialogfeld Eigenschaften wird geöffnet.
