Erfahren Sie, wie Sie in Advance Steel Anker anpassen, indem Sie mithilfe der Management Tools-Anwendung Standardparameter für bestimmte Ankersätze festlegen, die Sie dann in Ihrem 3D-Modell verwenden.
Wenn Sie in Advance Steel Anker einfügen, fügen Sie nicht nur diese Anker ein, sondern Ankersätze, die zusätzlich zum eigentlichen Anker auch die Muttern und Unterlegscheiben enthalten (die Schraubengarnitur - z.B. 2Na2W) und die im Element durch den Anker erstellten entsprechenden Löcher.
Beachten Sie außerdem, dass Advance Steel mit gültigen Kombinationen arbeitet. Dies bedeutet, dass das Dialogfeld Anker für jeden spezifischen Ankertyp nur eine Anzahl an Werten zur Auswahl enthält, um die Parameter für Festigkeit und Durchmesser definieren, die für den jeweiligen Ankertyp gültig sind.
Vorbereitende Schritte zur Anpassung von Schrauben/Ankern/Kopfbolzen
Schritte vor der Anpassung:
- Sichern Sie Ihre Datenbank. Die Schrauben-, Anker- und Kopfbolzenkonfigurationen sind in der Datenbank AstorBase.mdb im Ordner C:\ProgramData\Autodesk\Advance Steel 2017\USA\Steel\Data gespeichert. (Anmerkung: Der Speicherort der Datenbank ist von der Sprache abhängig). Erstellen Sie zum Sichern der Datenbanken einen Backup-Ordner, und kopieren Sie die Datenbankdateien hinein.
- Vergewissern Sie sich, dass die aktuellen Autoreinstellungen Ihren Anforderungen entsprechen. In der Management Tools-Anwendung
Kategorie Optionen Datenbankeinstellungen Aktueller Autor können Sie überprüfen, wer der aktuelle Autor ist, oder einen neuen hinzufügen:
Anmerkung: Alle neuen Datenbanksätze werden unter diesem Autor gespeichert. Die korrekten Einstellung dieser Option ist außerdem bei der Migration auf neuere Softwareversionen von Bedeutung. - Überprüfen Sie die Einheiten unter Management Tools Kategorie Auswahl der Einheiten. Diese Kategorie umfasst die Einheiten, die Sie bei der Anpassung der Schrauben/Anker oder Kopfbolzen in den Management Tools verwendet haben:
Aufrufen der Einstellungen der Ankeranpassung
So greifen Sie auf die Anpassungseinstellungen für Anker in Advance Steel zu:
- Gehen Sie zur Registerkarte Start Gruppe Einstellungen oder zur Registerkarte Extras Gruppe Werkzeuge, und klicken Sie auf
(Management Tools).

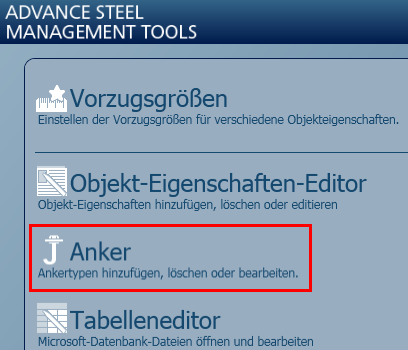

- Greifen Sie in der Anwendung Management Tools auf die Kategorie Schrauben zu:
- Wenn Sie auf die Kategorie aufrufen, werden die drei Komponenten der Ankergarnitur auf der linken Seite angezeigt. Diese sind Anker, Mutter und Unterlegscheibe.
- Klicken Sie auf den Pfeil neben „Anker“, um die Liste mit allen Ankertypen anzuzeigen.
