Erstellen einer allgemeinen Anordnungsansicht mithilfe einer Kamera über einen Prozess - mit für die Kamera definiertem Zeichnungsstil

Sie können eine Ansicht mit einem Zeichnungsprozess über die Zeichnungsprozesspalette oder den Prozessmanager erstellen.

1. Doppelklicken Sie auf die Kamera.





2. Das Dialogfeld Kamera wird angezeigt.

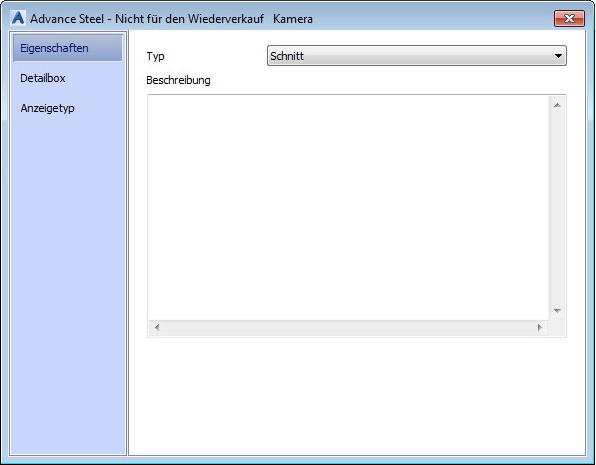

   1. Wählen Sie auf der Registerkarte Eigenschaften aus der Dropdown-Liste Typ die Option Schnitt.

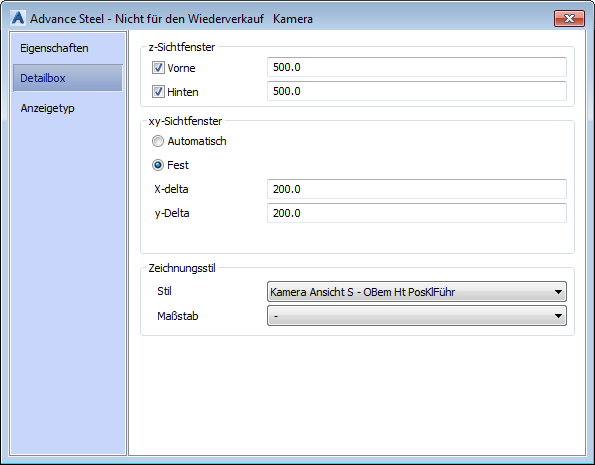

   2. Wählen Sie auf der Registerkarte Detailbox im Abschnitt Zeichnungsstil aus der Dropdown-Liste Stil die Option 3D View - Model - Labels.

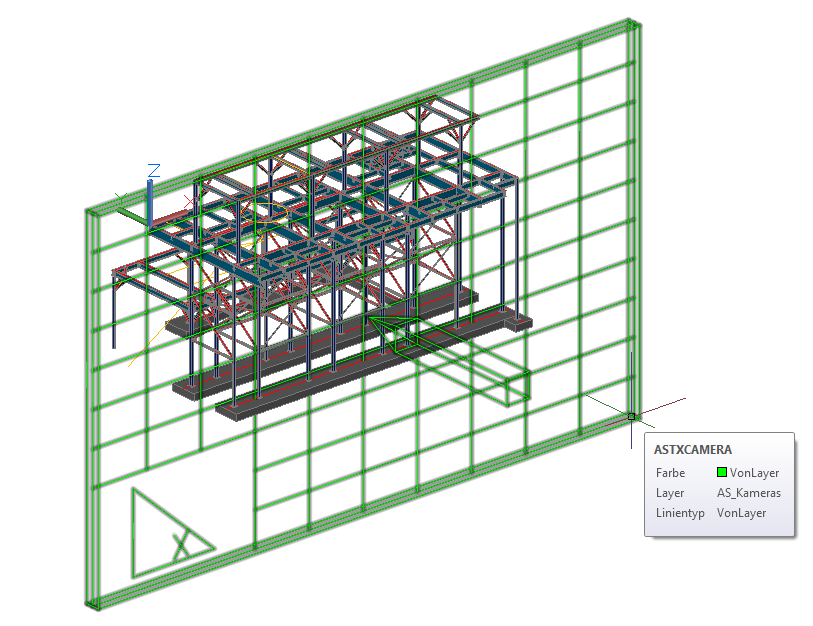

3. Wählen Sie im Modell die Kamera aus.
4. Greifen Sie auf den Prozessmanager auf der Registerkarte Ausgabe in der Gruppe Dokumentenmanager zu.

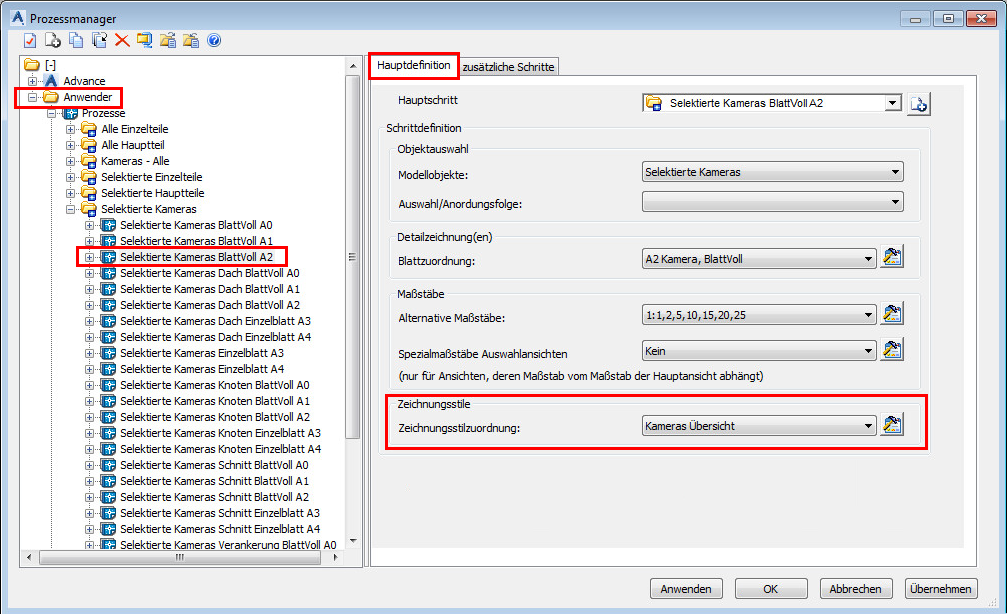

5. Wechseln Sie im Fenster Prozessmanager zu Anwender > Prozesse > Kameras > Selected Cameras PageFull ANSI-E. Wählen Sie auf der Registerkarte Hauptdefinition > Abschnitt Zeichnungsstile die Option Kameras aus der Dropdown-Liste.

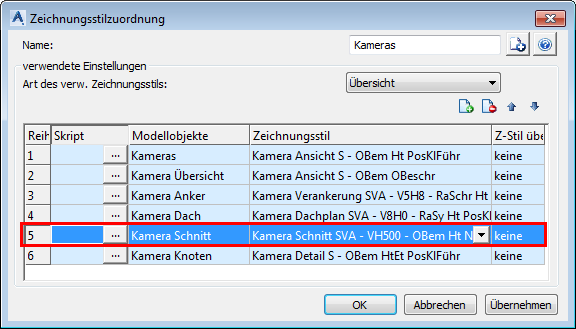

   Anmerkung: Klicken Sie auf das Symbol (Eigenschaften) rechts neben der Dropdown-Liste, um die Zeichnungsstilzuordnung der aktuellen Zeichnung zu sehen. Beachten Sie, dass der im Prozess verwendete Zeichnungsstil für Kamera Schnitt den Namen Elevation View - Line trägt.





6. Klicken Sie auf Anwenden im Fenster Prozessmanager.
7. Klicken Sie im Dialogfeld Prozesseigenschaften auf OK.
8. Öffnen Sie den (Dokumentenmanager) auf der Registerkarte Ausgabe.

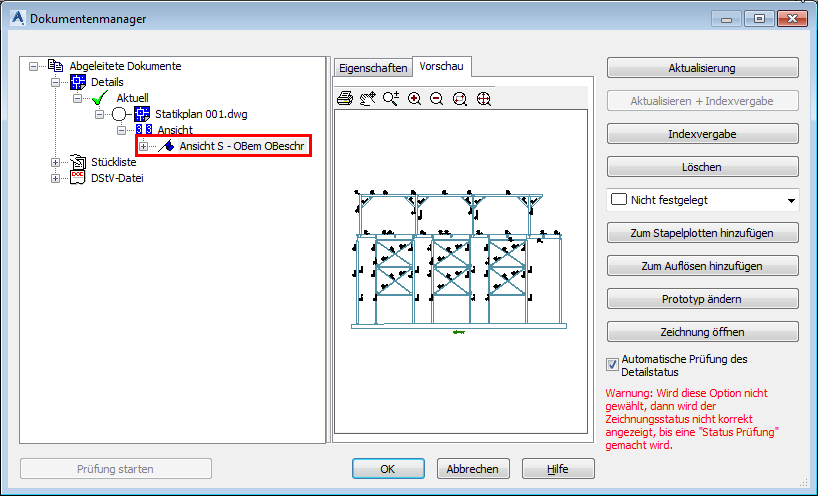

9. Öffnen Sie über das Fenster Dokumentenmanager die erstellte Detailzeichnung.

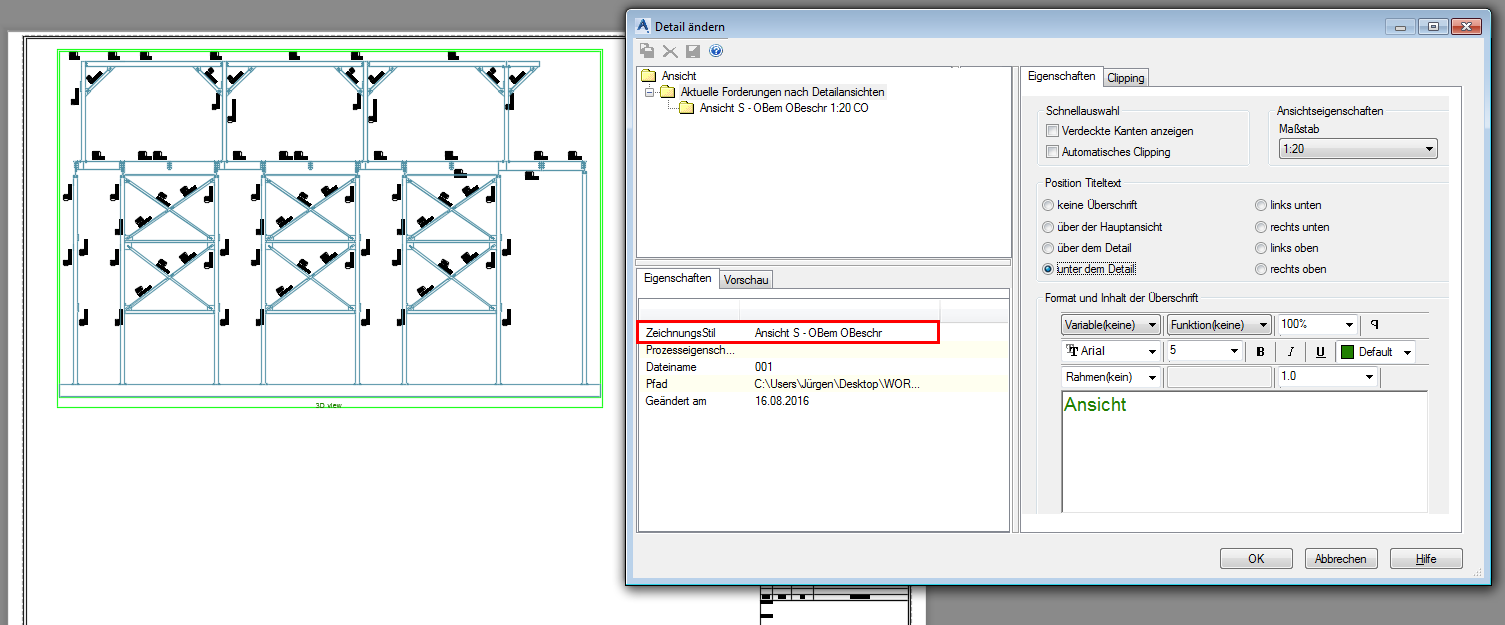

Ihre Detailzeichnung wird unter Verwendung des im Dialogfeld Kamera festgelegten Zeichnungsstils (3D View - Model - Labels) erstellt, nicht mit dem Stil in der Prozessdetail-Zuordnung (Elevation View - Line).
