Beispiel: Erstellen eines Verbands

In diesem Beispiel erstellen Sie einen Rohrverband, der über Zwischenbleche verbunden ist.

Suchen Sie die Werkzeuge zum Erstellen eines Verbandsystems und seiner Verbindungen:

• Registerkarte Erweiterte Modellierung Gruppe Strukturelemente

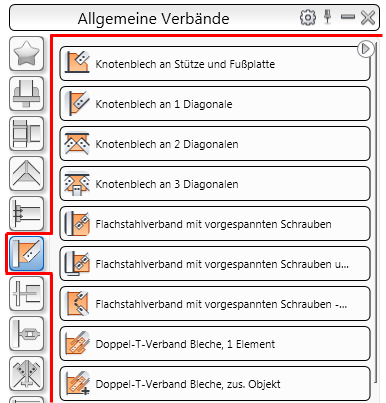

• In Verbindungs-Manager in der Kategorie Rohrverbindung.

1. Setzen Sie das BKS lotrecht zu der Ebene, in der Sie den Verband erstellen möchten.



2. Klicken Sie in der Registerkarte Erweiterte Modellierung Gruppe Strukturelemente auf (Verband).
3. Geben Sie den Startpunkt am unteren Ende der ersten Stütze ein.
4. Geben Sie den Endpunkt der aufsteigenden Diagonalen am oberen Ende der zweiten Stütze ein. Vergrößern Sie die Ansicht, um sicherzustellen, dass Sie die richtigen Punkte mit dem KNOTEN-Fang verwenden.

   Der Verband wird erstellt und kann im Dialogfeld bearbeitet werden.

5. Wählen Sie im Verbindungs-Manager in der Kategorie Rohrverbindungen die Option .

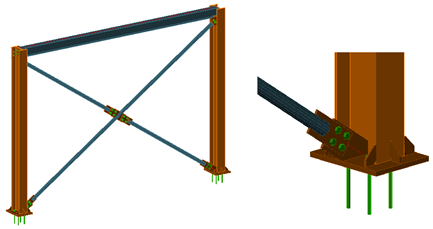

6. Wählen Sie die drei Objekte aus, die verbunden werden sollen: die Stütze, die Fußplatte und den Rohrträger für den Verband.

   Die Verbindung wird erstellt und kann im Dialogfeld bearbeitet werden.
