So schneiden Sie Punktwolken zu

Definieren rechteckiger, polygonaler oder kreisförmiger Flächen zum Zuschneiden und Invertieren, Anzeigen, Ausblenden oder Entfernen zugeschnittener Flächen

Zuschneiden einer rechteckigen, polygonalen oder kreisförmigen Fläche

  1. Wählen Sie eine Punktwolke aus.
  2. Wählen Sie die Form der Fläche, die Sie zuschneiden möchten.
    Anmerkung: Der Zuschnitt wird relativ zur aktuellen Ansicht, nicht zum aktuellen BKS, erstellt.
    • Um einen rechteckigen Bereich anzugeben, klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Zuschneiden > Dropdown-Menü Zuschnitt erstellen > Rechteckig. Finden
    • Um eine Reihe von Punkten zum Festlegen einer benutzerdefinierten Polygon-Form anzugeben, klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Zuschneiden > Dropdown-Menü Zuschnitt erstellen > Polygonal. Finden
      Anmerkung: Drücken Sie die EINGABETASTE, um das Polygon zu schließen.
    • Um den Mittelpunkt und Radius eines Kreises anzugeben, klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Zuschneiden > Dropdown-Menü Zuschnitt erstellen > Kreisförmig. Finden
  3. Geben Sie an, ob die Punkte innerhalb oder außerhalb der Zuschneideumgrenzung liegen sollen.

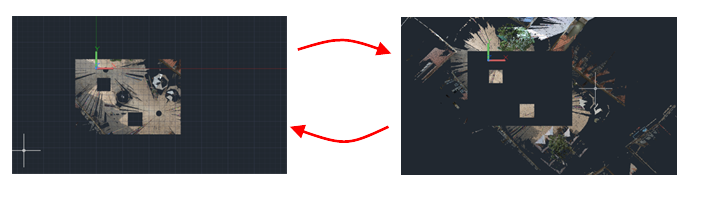

Invertieren eines Zuschnitts

Nach dem Zuschneiden einer Punktwolke können Sie festlegen, ob die Punkte innerhalb oder außerhalb der Zuschneideumgrenzung angezeigt werden, indem Sie den Zuschnitt invertieren.

  1. Wählen Sie eine Punktwolke mit zugeschnittenen Bereichen.
  2. Klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Zuschneiden > Invertieren. Finden

Ein- oder Ausblenden von zugeschnittenen Bereichen

  1. Wählen Sie eine Punktwolke mit zugeschnittenen Bereichen.
  2. Klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Zuschneiden > Anzeigen/Ausblenden. Finden

Entfernen zugeschnittener Flächen

  1. Wählen Sie eine Punktwolke mit zugeschnittenen Bereichen.
  2. Führen Sie einen der folgenden Schritte durch:
    • Um den zuletzt zugeschnittenen Bereich zu entfernen, klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Zuschneiden > Dropdown-Menü Zuschnitt rückgängig > Letzten Zuschnitt rückgängig. Finden
    • Um alle zugeschnittenen Bereiche zu entfernen, klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Zuschneiden > Dropdown-Menü Zuschnitt rückgängig > Alle Zuschnitte rückgängig. Finden
