Verbesserte Sortieroptionen für Stücklistenberichte

Der Stücklistenbericht bietet jetzt eine verbesserte Sortierfunktion nach BMK. So lässt sich die Organisation des Stücklistenberichts besser kontrollieren. Zusätzlich zu den vorhandenen Optionen für Stromlaufplan-, Schaltschrank- und automatische Berichte können Sie Stücklistenberichte jetzt nach BMK sortieren.

Mit der neuen Sortieroption BMK können Sie die Stückliste auf einfache Weise basierend auf den jedem Betriebsmittel zugewiesenen Betriebsmittel-Kennzeichnungen gruppieren und kategorisieren.

Darüber hinaus wurden die Sortieroptionen erweitert und enthalten nun zwei Arten von Sortierreihenfolgen:
So sortieren Sie die Stückliste nach Betriebsmittel-Kennzeichnungen
  1. Klicken Sie auf Registerkarte BerichteGruppe StromlaufplanBerichte. Finden
  2. Wählen Sie im Dialogfeld Stromlaufplanberichte in der Berichtsliste die Option Stückliste aus.
  3. Wählen Sie unter Stückliste entweder Projekt oder Aktive Zeichnung aus.

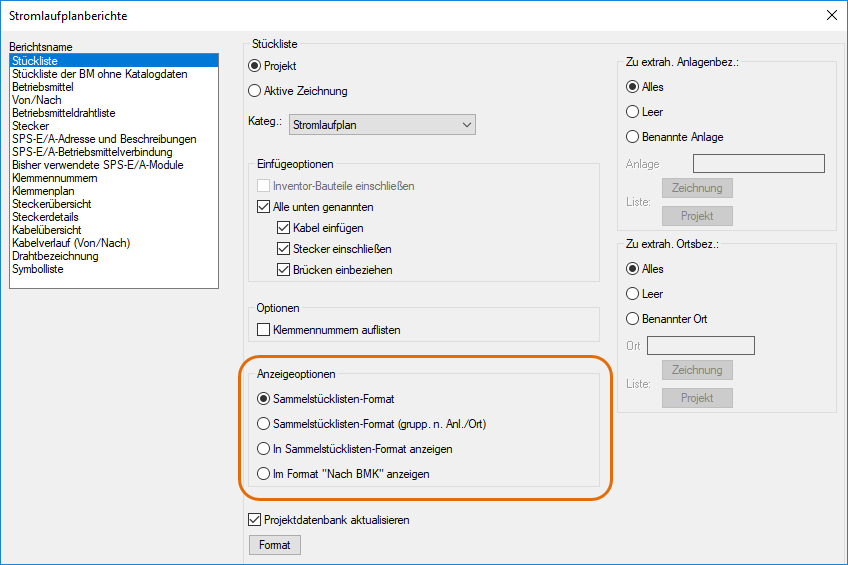

  4. Wählen Sie eine der folgenden Anzeigeoptionen aus. Klicken Sie auf OK.
  5. Wählen Sie im Dialogfeld Zu verarbeitende Zeichnungen die erforderlichen Zeichnungen aus, und klicken Sie auf Verarbeiten, oder klicken Sie auf Alle, um alle Zeichnungen des Projekts auszuwählen. Klicken Sie auf OK.

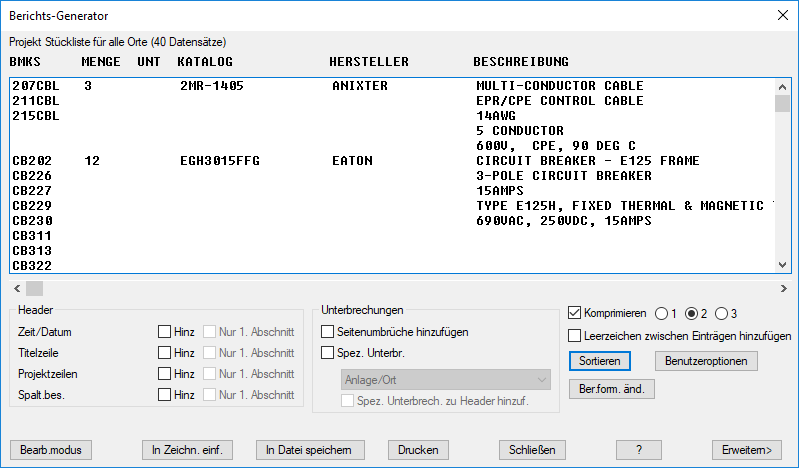

  6. Klicken Sie im Dialogfeld Berichts-Generator auf Sortieren.

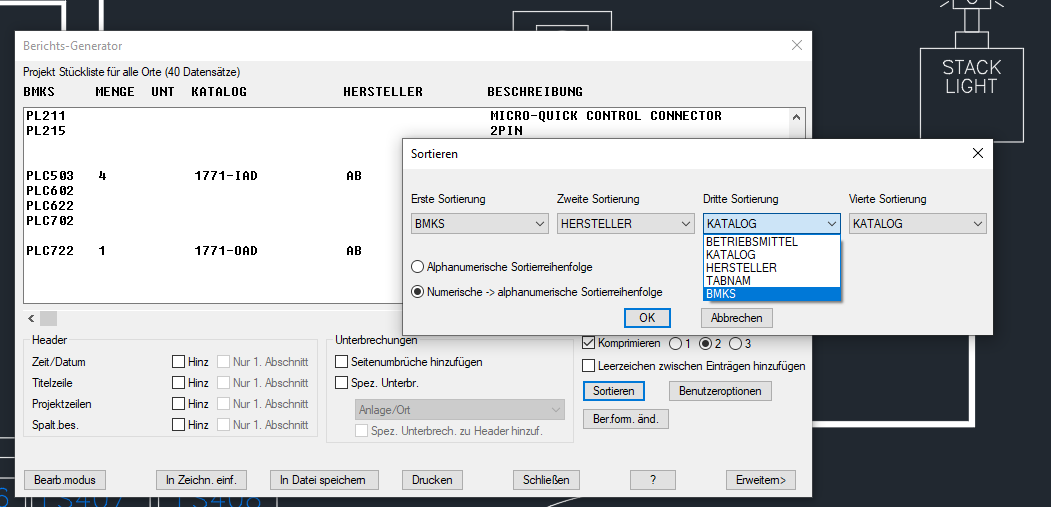

  7. Wählen Sie im Dialogfeld Sortieren eine der folgenden Optionen als Sortierreihenfolge für BMKS aus: Erste, Zweite, Dritte oder Vierte Sortierung.
  8. Geben Sie an, ob die Sortierung in alphanumerischer oder numerischer zu alphanumerischer Reihenfolge erfolgen soll. Klicken Sie auf OK.

    Die Stückliste wird nun entsprechend den ausgewählten Optionen sortiert.

  9. Klicken Sie auf In Zeichnung einfügen, um die Tabelle in eine Zeichnung einzufügen.

    Klicken Sie alternativ auf In Datei speichern, um die Tabelle im erforderlichen Dateiformat zu speichern.

  10. Klicken Sie auf Berichtsformat ändern, um die ausgewählten Sortieroptionen als .set-Datei zu speichern.
  11. Nehmen Sie unter Zu protokollierende Datenfelder der Stückliste ggf. erforderliche Änderungen vor. Klicken Sie auf OK+Speichern unter.

    Sie können im Hauptdialogfeld für Stromlaufplan- oder Schaltschrankberichte auf die .set-Datei zugreifen.

    Anmerkung: Die in diesem Dialogfeld erstellte .set-Datei ist speziell für manuelle Stromlaufplan- und Schaltschrankberichte vorgesehen.

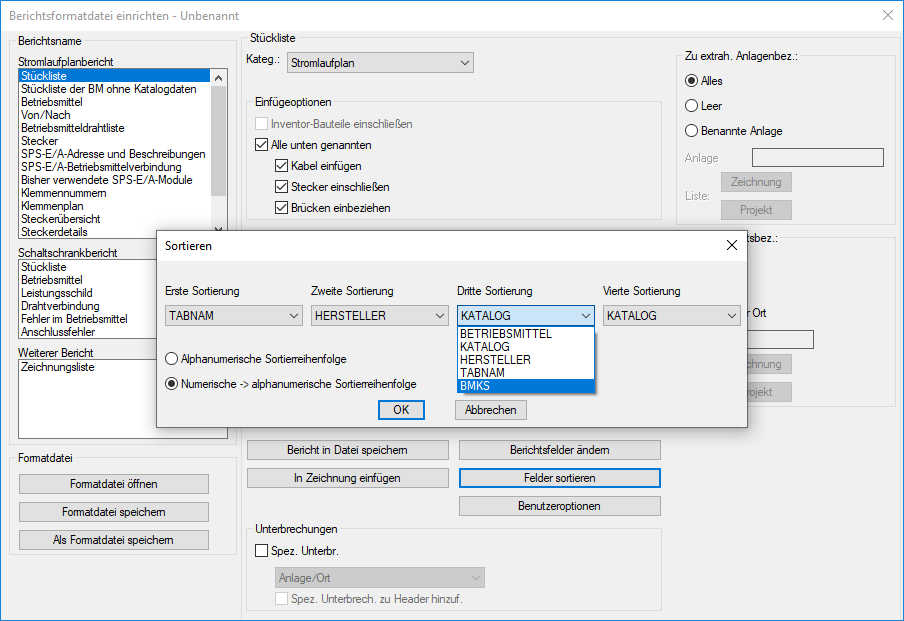

    Erstellen Sie für automatische Berichte die .set-Datei im Dialogfeld Berichtsformatdatei einrichten.
Wenn Sie SET-Dateien aus früheren Versionen des AutoCAD Electrical-Toolsets verwenden und eine natürliche Sortierung benötigen, gehen Sie wie folgt vor:
  1. Öffnen Sie die SET-Datei.
  2. Ändern Sie im Dialogfeld Sortieren die Sortieroption in Numerischalphanumerisch.
  3. Speichern Sie die SET-Datei.
