So suchen Sie nicht bereinigbare Blöcke

Sie können die Blockreferenzen, die in der aktuellen Zeichnung nicht bereinigt werden können, suchen und in einer Vorschau anzeigen.

1. Führen Sie einen der folgenden Schritte durch:
   • Klicken Sie im Werkzeugkasten auf .
   • Geben Sie in der Befehlszeile BEREINIG ein.
2. Klicken Sie im Dialogfeld Bereinigen bei Bedarf auf Details anzeigen.
3. Klicken Sie auf Nicht bereinigbare Elemente.
4. Erweitern Sie im linken Fensterausschnitt die Strukturansicht für Blöcke.
5. Wählen Sie in der Strukturansicht eine Blockdefinition aus, für die Sie eine Vorschau anzeigen und die Sie in der aktuellen Zeichnung suchen möchten.

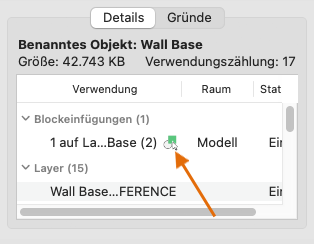

6. Klicken Sie unter Details im rechten Fensterbereich auf Objekte auswählen.


   Das Dialogfeld wird geschlossen, alle angegebenen Blockreferenzen sind ausgewählt, und die Zeichnung wird automatisch gezoomt, sodass alle enthalten sind.

Anmerkung: Wenn sich eine Blockreferenz auf einem Layer befindet, der gefroren oder deaktiviert ist, wenn Sie auf Objekte auswählen klicken, wird ein Aufgabendialogfeld angezeigt. Darin haben Sie die Möglichkeit, den Layer der nicht bereinigbaren Blockreferenzen zu tauen oder zu aktivieren.
