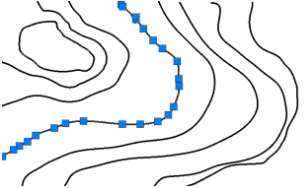

Erstellt eine Reihe von Freihand-Liniensegmenten.
Die Vorteile dieses Verfahrens kommen besonders dann zum Tragen, wenn Sie unregelmäßige Umgrenzungen erstellen oder einen Digitalisierer verwenden. Geben Sie den Objekttyp (Linie, Polylinie oder Spline), das Inkrement und die Toleranz vor dem Skizzieren an.
Die folgenden Aufforderungen werden angezeigt:
- Skizze
-
Erstellt eine Skizze.
- Type
-
Gibt den Objekttyp für die Skizzenlinie an. (Systemvariable SKPOLY)
- Linie
- Polylinie
- Kurvenlinie
Anmerkung: Die Systemvariable PLINETYPE steuert den Typ der 2D-Polylinie, die erstellt wird, wenn Typ auf Polylinie eingestellt ist. - Inkrement
-
Definiert die Länge jedes einzelnen Freihand-Liniensegments. Sie müssen das Zeigegerät um einen Abstand bewegen, der größer als der Inkrementwert ist, um eine Linie zu erstellen. (Systemvariable SKETCHINC)
- Toleranz
-
Gibt für Splines an, wie genau sich die Spline-Kurve an die Freihand-Skizze angleicht. (Systemvariable SKTOLERANCE)
