Sie können vorhandene Objekte oder geschlossene Bereiche mit Schraffurmustern, Farbflächenfüllungen oder Abstufungen füllen oder neue Umgrenzungen für Schraffurobjekte erstellen.
Wählen Sie unter folgenden Optionen aus:
-
Vordefinierte Schraffurmuster. Es stehen über 70 Schraffurmuster zur Verfügung, die ANSI, ISO und anderen Industriestandards entsprechen. Sie können auch Schraffurmuster-Bibliotheken von anderen Unternehmen hinzufügen.
-
Benutzerdefinierte Schraffurmuster. Definieren Sie Ihre eigenen Schraffurmuster auf Grundlage des aktuellen Linientyps, mit Abstand, Winkel, Farbe und anderen Eigenschaften, die Sie festlegen.
-
Angepasste Schraffurmuster. Schraffurmuster werden in den Dateien acad.pat und acadiso.pat (acadlt.pat und acadltiso.pat für AutoCAD LT) definiert. Sie können benutzerdefinierte Schraffurmusterdefinitionen zu diesen Dateien hinzufügen.
-

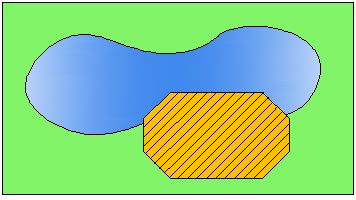

Flächenfüllung. Füllen Sie eine Fläche mit einer durchgehenden Farbe.
-
Abstufungsfüllung. Füllen Sie eine geschlossene Fläche mit einer abgestuften Farbe. Abstufungsfüllungen können als Tönung (eine Farbe gemischt mit Weiß), Schattierung (eine Farbe gemischt mit Schwarz) oder als nahtloser Übergang zwischen zwei Farben dargestellt werden.

Abstufungen, die anstelle eines Farben auf einem Zylinder, einer Kugel oder andere Formen verfügbar sind.
Schraffur-Umgrenzungen und Assoziativität
In der folgenden Abbildung werden die Beton-Schraffuren umgrenzt, während die Erde-Schraffuren unbegrenzt bleiben.

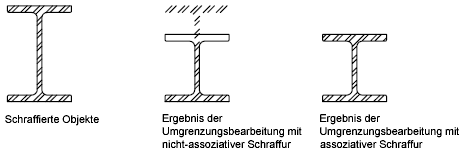

Vorgabemäßig sind umgrenzte Schraffuren assoziativ, was bedeutet, dass das Schraffurobjekt den Schraffurumgrenzungsobjekten zugeordnet ist und Änderungen der Umgrenzungsobjekte automatisch auf die Schraffur angewendet werden.
Nicht assoziative Schraffuren werden bei Änderung der ursprünglichen Umgrenzung nicht aktualisiert.
Schraffurassoziativität ist vorgabemäßig aktiviert und wird durch die Systemvariable HPASSOC gesteuert. Sie können die Assoziativität einer Schraffur mit der Schaltfläche Verbinden in der Palette Optionen, der Eigenschaftenpalette oder im Dialogfeld Schraffur bearbeiten.
Anmerkung: Die Systemvariable OSOPTIONS steuert, wie der Objektfang mit Schraffurobjekten funktioniert.
Aktueller Layer-Überschreiben
Vorgabemäßig werden alle neuen Objekte auf dem aktuellen Layer erstellt. Für neue Schraffurobjekte können Sie einen anderen Standard-Layer als den aktuellen Layer angeben, indem Sie den Layer mit der HPLAYER-Systemvariablen angeben.
