AutoCAD 2025 enthält eine Technology Preview, die maschinelles Lernen verwendet, um Ihre Zeichnung auf Objekte zu scannen, die in Blöcke konvertiert werden können.
Was ist eine Technology Preview?

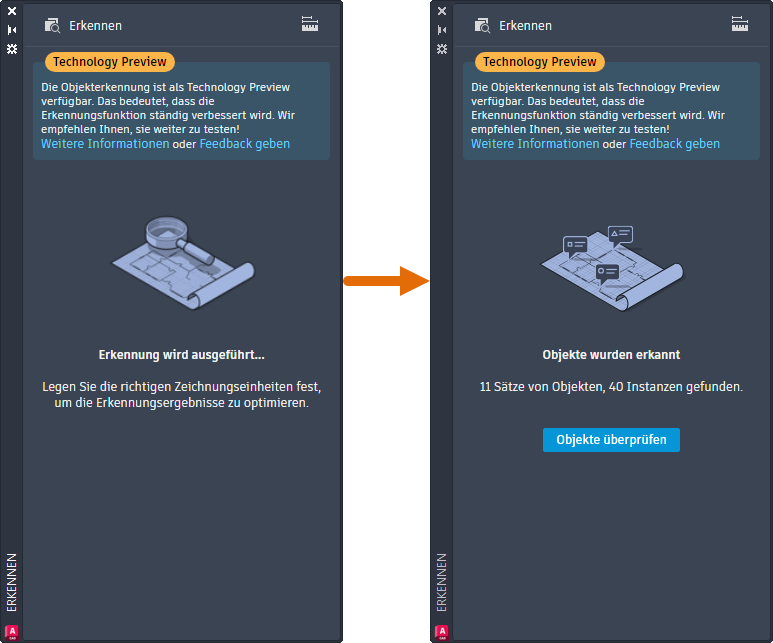

Wenn Sie die Objekterkennung starten, wird die Geometrie der Zeichnung zur Erkennung an den AutoCAD-Dienst für maschinelles Lernen gesendet. Nachdem der Dienst die Zeichnung analysiert hat, werden Sie von der Palette benachrichtigt, ob Objekte gefunden wurden, die in Blöcke konvertiert werden können. Klicken Sie auf Objekte überprüfen, um die ermittelten Instanzen weiter zu prüfen und zu bewerten.

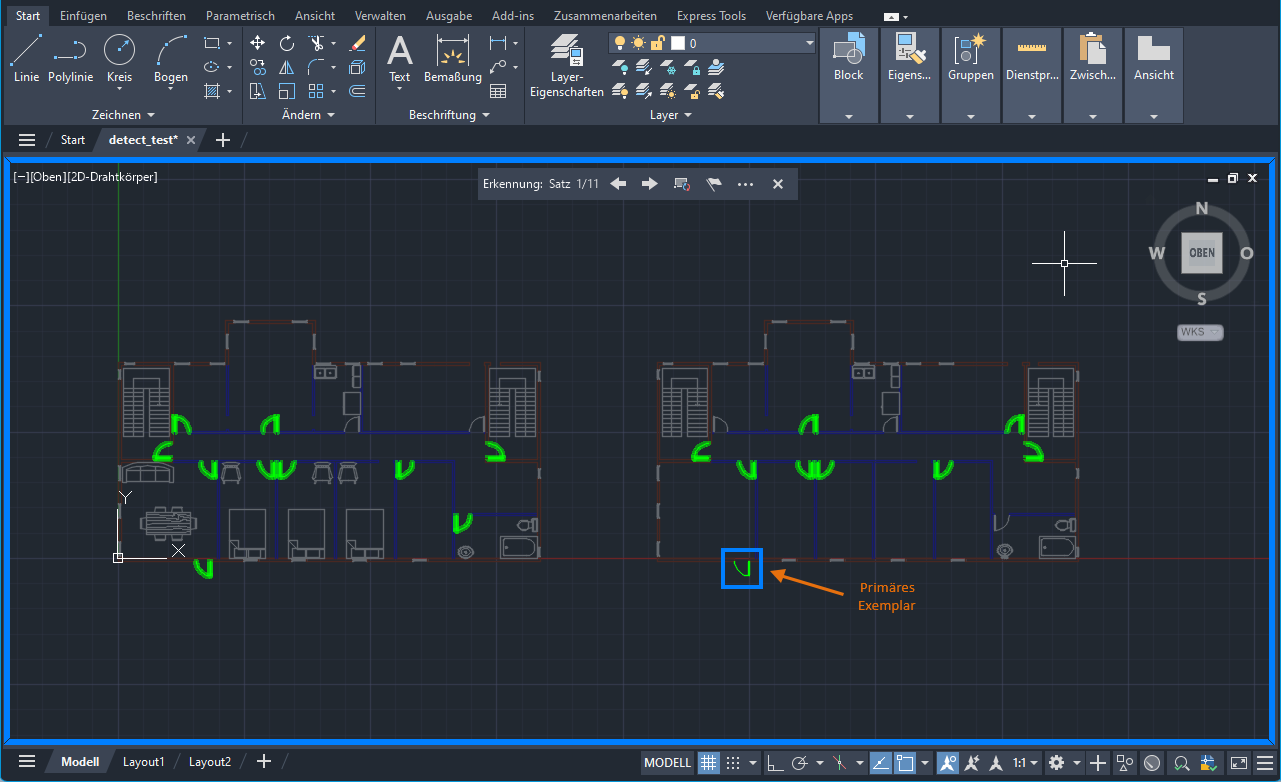

Im Überprüfungsmodus wird der Werkzeugkasten Erkennung oben im Zeichenfenster angezeigt. Dieser Werkzeugkasten enthält verschiedene Optionen zum Navigieren und Verwalten von Erkennungsergebnissen. Die Erkennungsergebnisse werden in Gruppen ähnlicher Objekte gruppiert. Ein Satz stellt eine Gruppe ähnlicher erkannter Objekte dar, die in Instanzen eines einzelnen Blocks konvertiert werden können.
Innerhalb jedes Satzes dient die
primäres Exemplar (mit blauem Rand umrandet) als Blockdefinition beim Konvertieren in einen neuen Block. Wenn Sie sich alternativ für die Konvertierung in einen vorhandenen Block entscheiden, wird die primäres Exemplar verwendet, um Einfügungsmaßstab und Drehung zu definieren.

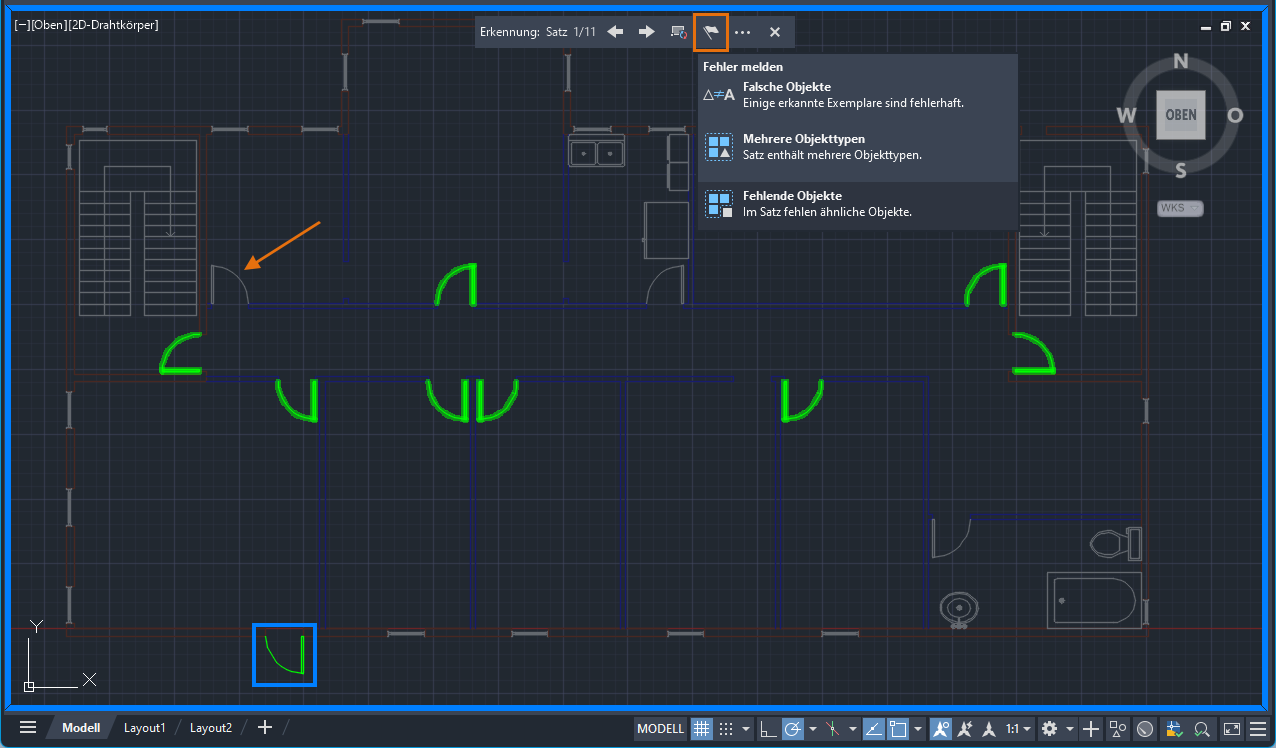

Bei der Erkennungsprüfung können falsche Sätze oder Instanzen auftreten. Im folgenden Beispiel werden ähnliche Objekte nicht erkannt und nicht in den Satz aufgenommen. Sie können diesen Fehler mithilfe des Werkzeugkastens Erkennung melden. Durch die Meldung von Fehlern tragen Sie zur Verbesserung der Gesamtleistung und Genauigkeit des Diensts für maschinelles Lernen bei.
Wichtige Hinweise
Die Objekterkennung ist eine Technology Preview. Dies bedeutet, dass die Erkennungsfunktionen in Zukunft weiter verbessert werden.
Beachten Sie, dass die Objekterkennung für Zeichnungen in der Draufsicht optimiert wurde. Die Objektarten, die AutoCAD erkennen kann, werden kontinuierlich erweitert. Die Objekterkennung funktioniert derzeit bei folgenden Objekten am besten:
- Schwingtüren
- Doppelschwingtüren
- Toiletten
- Badewannen
- Urinale
- Allgemeine Beleuchtungssymbole
Anmerkung: Die Objekterkennung arbeitet mit maschinellen Lernalgorithmen. Daher sind die Ergebnisse möglicherweise nicht immer ganz korrekt oder vollständig.
Um die Erkennungsgenauigkeit zu optimieren, während der Algorithmus für maschinelles Lernen weiter verbessert wird, wird empfohlen, die Zeichnung auf reale Einheiten einzustellen, bevor Sie die Erkennung starten.
Im Überprüfungsmodus werden die folgenden Befehle vorübergehend blockiert:
- BBEARB
- VERGLEICH
- ANZAHL
- ZÄHLERLISTE
- PLOT
- PUBLIZIEREN
- REFBEARB
- BAND
- XVERGLEICH
Neue Befehle
ERKENNEN: Zeigt die Palette Erkennung an und startet die Objekterkennung.
ERKENNENSCHL: Beendet die Erkennungsprüfung.
ERKENNENKONVERT: Zeigt das Dialogfeld Konvertieren an, in dem Sie die markierten Instanzen in Blöcke konvertieren können.
PRIMÄRERKENNEN: Gibt die erkannte Instanz an, aus der eine neue Blockdefinition erstellt wird.
ERKENNENENTF: Entfernt ausgewählte Instanzen aus dem Satz.
ERKENNENPRÜFNÄCHST: Zeigt den nächsten Satz erkannter Objekte an.
ERKENNENPRÜFVORHER: Zeigt den vorherigen Satz erkannter Objekte an.
