Im Fensterbereich Preview können Sie eine grafische Darstellung der Querschnittsbestandteil-Geometrie während der Erstellung anzeigen.
Schwenken und Zoomen
| Ziel: | Vorgehensweise: |
|---|---|
| Pan (Schwenken) | Klicken Sie auf das Mausrad, und ziehen Sie die Maus. |
| Zoom | Drehen Sie das Mausrad. |
| Auf die Grenzen des Querschnittsbestandteils zoomen | Klicken Sie auf Fit to Screen. |
Anzeigen von Codes und Kommentaren
Im Fensterbereich Preview können Codes und Kommentare angezeigt werden, die im Fensterbereich Properties zugewiesen sind.
| Anzuzeigendes Element: | Vorgehensweise: |
|---|---|
| Codes | Aktivieren Sie das Kontrollkästchen Codes. |
| Kommentar | Aktivieren Sie das Kontrollkästchen Comments. |
Voransichtsmodi
Der Fensterbereich Preview verfügt über zwei Voransichtsmodi für Geometrien:
- Roadway Mode: Dieser Modus wird beim Erstellen eines 3D-Profilkörpers verwendet. Roadway Mode (Straßenmodus) zeigt eine Voransicht der Geometrie an, die mit den für den Querschnittsbestandteil definierten Target Parameters gezeichnet wurde. Dies ist der vorgabemäßige Voransichtsmodus.
- Layout Mode: Dieser Modus wird beim Erstellen eines Querschnitts verwendet. Layout Mode (Entwurfsdarstellung) blendet die Target Parameters aus, und die Querschnittsbestandteil-Geometrie wird mit den Werten gezeichnet, die die Zielparameter normalerweise überschreiben.
Testen des Verhaltens von Querschnittsbestandteilen mit Zielparametern

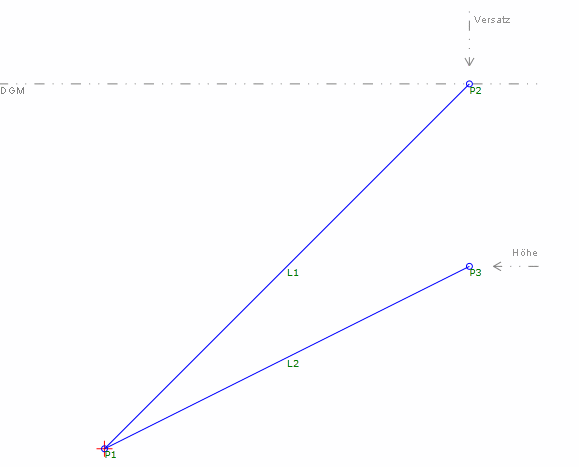

Wenn Sie einen Target Parameters zuweisen, wird im Fensterbereich Preview dessen Position relativ zum Ursprungspunkt angezeigt.
Wenn ein Geometrieelement auf einen Zielparameter verweist, ziehen Sie den Parameter, um die Auswirkungen der Zieländerungen auf den Querschnittsbestandteil zu testen.
Anmerkung: Die Zielparameterlinie wird am nächsten Intervall von 0.1 gefangen. Für eine genauere Platzierung geben Sie für Preview Value (Voransichtswert) auf der Registerkarte Target Parameters eine Einstellung an.
