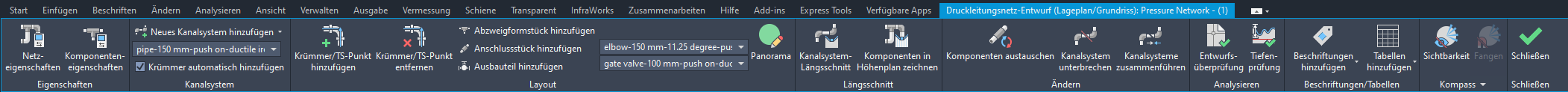

Verwenden Sie die Multifunktionsleiste Druckleitungsnetz-Entwurf (Lageplan/Grundriss), um Druckleitungsnetze in der Draufsicht zu erstellen und zu bearbeiten.
Für den Zugriff auf die Multifunktionsleiste Druckleitungsnetz-Entwurf (Lageplan/Grundriss) haben Sie folgende Möglichkeiten:
- Klicken Sie auf der Registerkarte Start auf Gruppe Entwurf erstellen
Kanalnetz Werkzeuge zum Erstellen von Druckleitungsnetzen Finden. Beim Ausführen dieses Befehls werden Sie aufgefordert, Informationen in das Dialogfeld Druckleitungsnetz erstellen einzugeben. Nachdem Sie in diesem Dialogfeld auf OK geklickt haben, wird die Multifunktionsleiste Druckleitungsnetz-Entwurf (Lageplan/Grundriss) angezeigt.
- Wählen Sie ein Druckleitungsnetz aus. Die kontextabhängige Registerkarte der Multifunktionsleiste Druckleitungsnetze wird angezeigt. Klicken Sie in der Gruppe Ändern auf Netz bearbeiten Entwurfswerkzeuge (Lageplan/Grundriss) Finden.
Die folgenden Befehle sind in der Gruppe Eigenschaften verfügbar:
- Netzeigenschaften: Bearbeitet die Eigenschaften eines Druckleitungsnetzes.
- Komponenteneigenschaften: Bearbeitet die Eigenschaften einer ausgewählten Druckleitung, eines Anschlussstücks oder eines Ausbauteils.
Die folgenden Befehle sind in der Gruppe Kanalsystem verfügbar:
- Neues Kanalsystem hinzufügen: Erstellt neue Kanalsysteme aus Skizzen, Objekten oder Druckleitungsnetz-Komponenten. Wählen Sie in der Liste Größe und Material auswählen unter dem Befehl die Größe und das Material der einzufügenden Druckleitungen aus.
- Krümmer automatisch hinzufügen: Schließt Krümmer-Anschlusstücke bei Richtungsänderungen ein.
Die folgenden Befehle sind in der Gruppe Layout verfügbar:
- Krümmer/TS-Punkt hinzufügen bzw. entfernen: Passt das Kanalsystem an, indem Krümmer an Schnittpunkten geändert werden.
- Abzweigformstück hinzufügen: Fügt ein Abzweigformstück an einem Schnittpunkt von Kanalsystemen hinzu.
- Anschlussstück hinzufügen: Fügt ein Anschlussstück zu einem Druckleitungsnetz in der Draufsicht hinzu. Wählen Sie Typ, Größe und Material der hinzuzufügenden Komponente aus der Dropdown-Liste.
- Ausbauteil hinzufügen: Fügt ein Ausbauteil zu einem Druckleitungsnetz in der Draufsicht hinzu. Wählen Sie Typ, Größe und Material der hinzuzufügenden Komponente aus der Dropdown-Liste.
- Panorama: Öffnet das Druckleitungsnetz-Panorama, in dem Sie Eigenschaften von Druckleitungsnetzen anzeigen und bearbeiten können.
Die folgenden Befehle sind in der Gruppe Längsschnitt verfügbar:
- Kanalsystem-Längsschnitt: Fügt Höhenpläne für Kanalsysteme in Ihrer Zeichnung hinzu.
- Komponenten in Höhenplan zeichnen: Fügt Druckleitungsnetz-Komponenten zu einem vorhandenen Kanalsystem im Höhenplan hinzu.
Die folgenden Befehle sind in der Gruppe Ändern verfügbar:
- Komponenten austauschen: Ändern Sie den Typ, die Familie und/oder die Größe der ausgewählten Komponenten in einem Druckleitungsnetz.
- Kanalsystem unterbrechen: Teilt ein Druckleitungsnetz an einem ausgewählten Punkt in zwei Kanalsysteme. Die Kanalsysteme sind verbunden und befinden sich im selben Netz wie das ursprüngliche Kanalsystem.
- Kanalsysteme zusammenführen: Führen Sie zwei verbundene, unabhängige Kanalsysteme zu einem einzelnen Kanalsystem zusammen.
- Druckleitungsnetze zusammenführen: Führen Sie ein Druckleitungsnetz mit einem anderen Druckleitungsnetz zusammen.
Die folgenden Befehle sind in der Gruppe Analysieren verfügbar:
- Entwurfsüberprüfung: Überprüft ein Druckleitungsnetz auf Abschrägung, Durchmesser, offene Verbindungen und Krümmungsradius.
- Tiefenprüfung: Überprüft ein Druckleitungsnetz auf die zulässigen Werte für minimale und maximale Tiefe.
Die folgenden Befehle sind in der Gruppe Beschriftungen/Tabellen verfügbar:
- Beschriftungen hinzufügen: Erstellt Beschriftungen für die Komponenten eines Druckleitungsnetzes und wendet diese an.
- Tabellen hinzufügen: Fügt dynamische Druckleitungsnetz-Tabellen mit Informationen zu Rohren, Anschlussstücken oder Ausbauteilen hinzu.
Die folgenden Befehle sind in der Gruppe Kompass verfügbar:
- Sichtbarkeit: Steuert die Anzeige des Kompasses beim Layout von Kanalsystemen in einem Druckleitungsnetz.
- Fangen: Ermöglicht es dem nächsten Rohr in einem Kanalsystem, die verfügbaren Kompass-Krümmerinkremente zu fangen.
