So arbeiten Sie mit Vault-Projektobjekten

So erstellen Sie eine Referenz auf ein Projektobjekt

1. Öffnen Sie die Zeichnung, der Sie die Referenz hinzufügen möchten, und machen Sie sie zur aktiven Zeichnung.
2. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung Projekte.
3. Erweitern Sie die Projekt- und Objektsammlungen, die das Projektobjekt enthalten.
   Anmerkung: Das Objekt kann in einem beliebigen Projekt enthalten sein. Sie können Referenzen zu Objekten in verschiedenen Projekten der gleichen Zeichnung erstellen.
4. Klicken Sie mit der rechten Maustaste auf das Projektobjekt.
5. Klicken Sie auf Referenz erstellen.
6. Legen Sie im Dialogfeld Referenz erstellen fest, wie die Geometrie des Objekts in der Zeichnung angezeigt werden soll.
7. Klicken Sie auf OK.

So synchronisieren Sie Objektreferenzen

Sie können eine einzelne Objektreferenz oder alle Objektreferenzen gleichzeitig synchronisieren.

So synchronisieren Sie einzelne Objektreferenzen

1. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht unter der Sammlung Geöffnete Zeichnungen die Zeichnung, die das zu synchronisierende Projektreferenzobjekt enthält.
2. Erweitern Sie die Zeichnungsobjektsammlung mit der Objektreferenz, die synchronisiert werden soll.
3. Klicken Sie mit der rechten Maustaste auf das Objekt, und wählen Sie Synchronisieren aus.

So synchronisieren Sie alle Objektreferenzen in einer Zeichnung

• Führen Sie einen der folgenden Schritte durch:

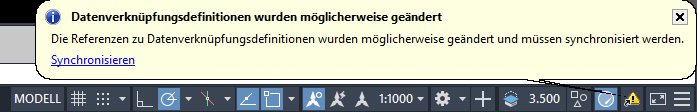

  • Wenn die folgende Benachrichtigung automatisch in der Statusleiste angezeigt wird, klicken Sie auf Synchronisieren.

  • Wenn die Benachrichtigung nicht automatisch angezeigt wird, klicken Sie in der Statusleiste mit der rechten Maustaste auf das Symbol Datenverknüpfungsreferenz. Klicken Sie dann auf Synchronisieren.

Weitere Informationen finden Sie unter So synchronisieren Sie ein Referenzobjekt.

Anmerkung: Mit der Schaltfläche in der Übersicht und dem Befehl Aktualisieren, der über das Kontextmenü in der Übersicht verfügbar ist, werden keine Vault-Daten aktualisiert.

So übertragen Sie ein Projektobjekt

Sie können eine schreibgeschützte Objektreferenz mit einer bearbeitbaren Kopie des Projektobjekts ersetzen, indem Sie die Objektreferenz verschieben.

Wichtig: Durch Verschieben einer Objektreferenz werden alle Verbindungen zu den Quelldaten des Projektobjekts getrennt. Die Verbindung kann nicht wiederhergestellt werden.

Sie sollten eine Objektreferenz nur dann übertragen, wenn die Verknüpfung des Projektobjekts mit seiner Quellzeichnung oder den Quelldaten nicht erforderlich ist.

Anmerkung: 3D-Profilkörperreferenzen können nicht übertragen werden.

1. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht unter der Sammlung Geöffnete Zeichnungen die Zeichnung, die das zu übertragende Projektreferenzobjekt enthält.
2. Erweitern Sie die Zeichnungsobjektsammlung, die die Objektreferenz enthält, die übertragen werden soll.
3. Klicken Sie mit der rechten Maustaste auf das Objekt und dann mit der linken Maustaste auf Unterstützen.

So löschen Sie ein Projektobjekt

Sorgen Sie dafür, dass ein Objekt für die Referenzierung in anderen Projektzeichnungen nicht mehr verfügbar ist.

Sie können ein Objekt aus der Liste der Referenzobjekte für ein Projekt löschen. Alle vorhandenen Referenzen auf das Objekt bleiben bestehen und werden weiterhin vom Quellobjekt aktualisiert.

Wenn alle Referenzen eines Objekts aus einem Projekt gelöscht wurden, ist es im Vault Client sichtbar und sein unreferenzierter Status wird durch das Symbol angegeben.

Anmerkung: Wenn Sie die Arbeitsgruppenreplikation in Vault Professional aktiviert haben, muss Ihre Arbeitsgruppe die Eigentümerschaft über die Quellzeichnung eines Projektobjekts besitzen, bevor Sie es entfernen können.

1. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung Projekte.
2. Erweitern Sie die Projekt- und Objektsammlungen, die das Projektobjekt enthalten.
3. Klicken Sie mit der rechten Maustaste auf das zu löschende Projektobjekt.
4. Klicken Sie auf Entfernen.

So rufen Sie die letzte Version eines Projektobjekts ab

Bei Änderungen am Projektobjekt können Sie Ihre lokale Kopie der Quellzeichnung des Objekts problemlos aktualisieren.

Wenn ein anderer Benutzer eine neue Version der Quellzeichnung des Projektobjekts in der Projektdatenbank erstellt, ist Ihre lokale Kopie veraltet. Der Status Ihrer lokalen Kopie lässt sich am Symbol ablesen, das neben der Quellzeichnung oder dem Projektobjekt in der Struktur Übersicht angezeigt wird.

Anmerkung: Der Befehl Neueste Version abrufen ist, sofern zutreffend, auf allen Ebenen eines Projekts in der Struktur Übersicht verfügbar.

1. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung Projekte.
2. Erweitern Sie die Projektsammlung mit dem Projektobjekt.
3. Erweitern Sie die Objektsammlung, die das Projektobjekt enthält.
4. Klicken Sie mit der rechten Maustaste auf das Projektobjekt und dann mit der linken Maustaste auf Neueste Version abrufen.
5. Wählen Sie im Dialogfeld Neueste Version abrufen die Option Dateiabhängigkeiten einschließen, um abhängige Dateien in der Liste der Projektdateien anzuzeigen.
6. Deaktivieren Sie das Kontrollkästchen neben den Dateien und Ordnern, die nicht aktualisiert werden sollen.
7. Klicken Sie auf OK.

So greifen Sie auf die Quellzeichnung für ein Projektobjekt zu

Sie können problemlos die Quellzeichnung eines Projektobjekts öffnen und zur Quellzeichnung wechseln.

Sie können die Quellzeichnung eines Projektobjekts von der Projektobjekt-Ebene aus in der Struktur Übersicht öffnen. Wenn die Zeichnung bereits geöffnet ist, können Sie sie zur aktiven Zeichnung machen.

Anmerkung: Wenn Sie die Zeichnung nicht ausgecheckt haben, ist sie schreibgeschützt und kann nur zum Lesen geöffnet werden.

1. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung Projekte.
2. Erweitern Sie die Projektsammlung mit dem Projektobjekt.
3. Erweitern Sie die Objektsammlung, die das Projektobjekt enthält.
4. Klicken Sie mit der rechten Maustaste auf das Projektobjekt, und führen Sie einen der folgenden Vorgänge durch:
   • Wenn Sie die Quellzeichnung ausgecheckt haben, klicken Sie auf Quellzeichnung öffnen, um sie zu öffnen.
   • Wenn Sie die Quellzeichnung nicht ausgecheckt haben, klicken Sie auf Quellzeichnung öffnen (schreibgeschützt), um sie zu öffnen.
   • Wenn die Zeichnung geöffnet ist, klicken Sie auf Zu Quellzeichnung wechseln, um sie zur aktiven Zeichnung zu machen.
