Registerkarte Inhalt (Dialogfeld Weiche erstellen)

Verwenden Sie die Registerkarte Inhalt, um den zu erstellenden Weichentyp und andere Parameter zu definieren.

Inhaltskatalog

Gibt den Katalog an, der zum Erstellen der Weiche verwendet werden soll. Wählen Sie einen Eintrag in der Dropdown-Liste aus, oder klicken Sie auf , um das Dialogfeld Weichenkatalog anzuzeigen, in dem Sie einen anderen Katalog laden können. Diese Dateien werden vorgabemäßig unter C:\ProgramData\Autodesk\C3D 2022\deu\Data\Railway Design Standards\Turnout\ gespeichert.

Weichentyp

Gibt den Weichentyp an:

• Simple

• Gleichseitig

• Kreuzen

• Kombinierte Kreuzung

• Dreiwegeweiche


Filter (Winkeltangente)

Gibt den Winkel der Weiche an. Kleinere Winkel erzeugen graduellere Weichen.

Modell

Gibt das Modell der Weiche an. Die verfügbaren Modelle im angegebenen Winkel in der Weichenkatalogdatei werden in der Dropdown-Liste angezeigt.

Richtung

Gibt die Richtung an, entweder vorwärts oder rückwärts, je nach Station der Achse. Sie können die Richtung und die Seite mithilfe eines Griffs anpassen, nachdem die Weiche erstellt wurde. Weitere Informationen finden Sie unter So bearbeiten Sie Schienenweichen mithilfe von Griffen.

Achsseite

Gibt die Seite der Achse an der Weiche an, entweder links oder rechts, je nach Station der Achse. Sie können die Seite mithilfe eines Griffs anpassen, nachdem die Weiche erstellt wurde.

Anmerkung: Die Achsseite wirkt sich je nach Einstellung des Parameters Richtung der Weiche auf den Parameter Weichenseite aus (der in der resultierenden Palette Eigenschaften der Weiche sichtbar und bearbeitbar ist).

• Wenn die Richtung der Weiche Vorwärts lautet, entspricht die ausgewählte Achsseite der Weichenseite (links und links oder rechts und rechts).
• Wenn die Richtung der Weiche Rückwärts lautet, bewirkt die ausgewählte Achsseite, dass die Weichenseite die entgegengesetzte Richtung aufweist (links und rechts oder rechts und links).

Sowohl die Achsseite als auch die Weichenseite sind für Weichenbeschriftungen verfügbar.

Einfügepunkt

Legt den Einfügepunkt für die Weiche fest.

• Backenschienenverbindung
• Wechselpunkt
• Schnittpunkt
• Herzstückwurzel auf Stammgleis
• Herzstückwurzel auf Zweiggleis

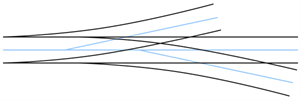

Weichentyp	Backenschienenverbindung	Wechselpunkt	Schnittpunkt	Herzstückwurzel auf Stammgleis	Herzstückwurzel auf Zweiggleis
Simple
Gleichseitig
Kreuzen
Kombinierte Kreuzung
Dreiwegeweiche

Parameter

Gibt zusätzliche Parameter für die Weiche an:

• Entwurfsgeschwindigkeit
• Ausfahrtsbogentyp: Diese Werte variieren abhängig davon, was im Weichenkatalog verfügbar ist. Verfügbare Typen sind beispielsweise Kein, Gerade, Bogen und Pufferelement gegensinnig.
• Verlängern: Verlängert die Länge der geraden Linie nach dem Ausfahrtsbogen um einen angegebenen Wert.
