Erfahren Sie mehr über die Verbesserungen bei Höhenplänen.
Neu in 2025.2
Für eine sekundäre Achse können nun zusätzliche Informationen zum Überhöhungslängsschnittband angezeigt werden:
- Die Eigenschaft Achse2 wurde hinzugefügt, um Informationen für eine sekundäre Achse im Überhöhungsband anzuzeigen.
- Die Eigenschaft Max. Versatzabstand wurde als Bereich hinzugefügt, um die Anzeige der sekundären Achse im Überhöhungsband zu beschränken.
- Es besteht jetzt die Möglichkeit zum Beschriften der überhöhungskritischen Station im Überhöhungsband.
Weitere Informationen zum Bearbeiten von Beschriftungskomponenten finden Sie unter Registerkarte Layout (Dialogfeld Beschriftungsstil-Editor).
- Es besteht jetzt die Möglichkeit zum Hinzufügen von Diagrammen und Markern für überhöhungskritische Punkte und achskritische Punkte im Band.
- Es besteht jetzt die Möglichkeit zum Hinzufügen von Diagrammen für Angewandte Überhöhung und Ausgeglichene Überhöhung im Band.
- Es besteht jetzt die Möglichkeit zum Beschriften projizierter Stationen der primären Achse im Überhöhungsband.
- Zugeordnete primäre Achsstation - Anfang
- Zugeordnete primäre freie Achsstation - Anfang
Weitere Informationen zum Bearbeiten von Beschriftungskomponenten finden Sie unter Registerkarte Layout (Dialogfeld Beschriftungsstil-Editor).
- Es wurde API-Unterstützung für die aktualisierten Arbeitsabläufe des sekundären Achsbands hinzugefügt.
Weitere Informationen finden Sie unter So fügen Sie Datenbänder in einem Höhenplan hinzu.
Version 2025.1

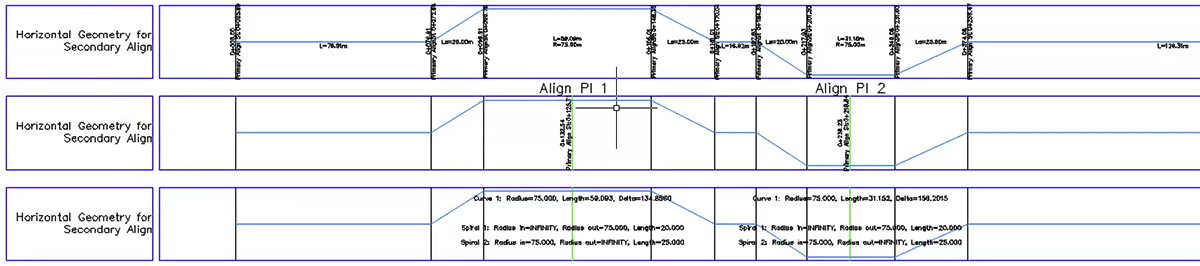

- Es wurden neue Bandoptionen für horizontale Geometrie hinzugefügt, um Informationen zur sekundären Achse anzuzeigen und zu beschriften.

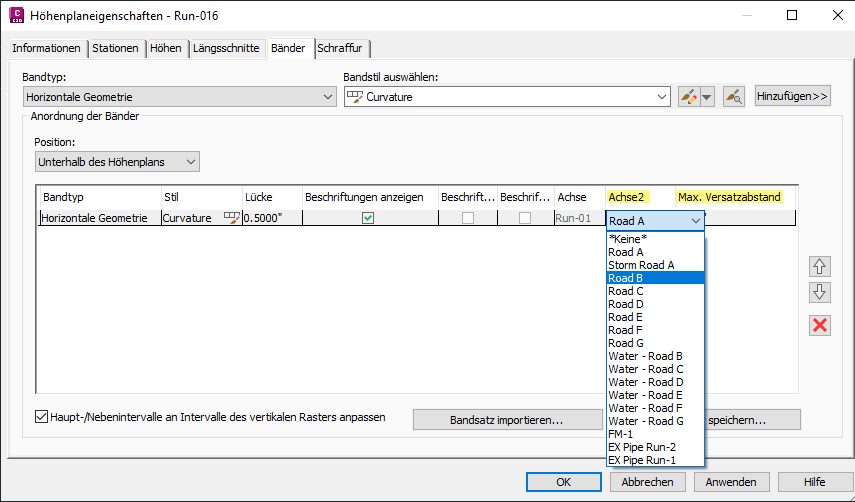

- Die Eigenschaft Achse2 wurde hinzugefügt, um Informationen für eine sekundäre Achse anzuzeigen.
Anmerkung: Achse2 kann auch ausgewählt werden, wenn Sie neue Höhenpläne erstellen.
- Die Eigenschaft Max. Versatzabstand wurde als Bereich hinzugefügt, um die Anzeige der sekundären Achse im Band zu beschränken.
- Es besteht jetzt die Möglichkeit zum Beschriften projizierter Stationen der primären Achse im Band.
- Textinhalte für Tangente, Bogen und Übergangsbogen
- Zugeordnete primäre Achsstation - Anfang
- Zugeordnete primäre Achsstation - Ende
- Textinhalte für Schnittpunkte
- Zugeordnete primäre Achsstation an erweiterter Station des TS-Punkts
- Zugeordnete primäre Achsstation an erweiterter freier Station
Weitere Informationen zum Bearbeiten von Beschriftungskomponenten finden Sie unter Registerkarte Layout (Dialogfeld Beschriftungsstil-Editor).
- Textinhalte für Tangente, Bogen und Übergangsbogen
- Es besteht jetzt die Möglichkeit, den Namen der sekundären Achse als Bandtitel anzugeben. Im Textkomponenten-Editor sind zwei Optionen verfügbar:
- Übergeordnete Achse
- Achse - Name Achse2
- Die Eigenschaft Achse2 wurde hinzugefügt, um Informationen für eine sekundäre Achse anzuzeigen.
Weitere Informationen finden Sie unter So fügen Sie Datenbänder in einem Höhenplan hinzu.
