Neu in Schienenarbeitsabläufen

Erfahren Sie mehr über die Verbesserungen bei Schienenarbeitsabläufen.

Neu in 2025.2

• Um Eisenbahnplanern in Großbritannien und Frankreich die Arbeit und das Einhalten ihrer Entwurfsstandards zu erleichtern, verfügt Neigung (prozentual oder Verhältnis) in den Umgebungseinstellungen jetzt über die Formate (Verlauf) und (mm pro m, mm/m) für Überhöhungsgradientenparameter im tabellarischen Überhöhungseditor.

  Weitere Informationen finden Sie unter Registerkarte Umgebungseinstellungen (Dialogfeld Zeichnungseinstellungen).

• Neue Überhöhungsparameter für Civil 3D-Beschriftungen hinzugefügt Weitere Informationen zum Bearbeiten von Beschriftungskomponenten finden Sie unter Registerkarte Layout (Dialogfeld Beschriftungsstil-Editor).
  • Beschriftungen und Ausdrücke für Überhöhungsinformationen
    • Bogenradius
    • Ausgeglichene Überhöhung - Neigung
    • Ausgeglichene Überhöhung - Vertikale Geschwindigkeit
    • Überhöhungsfehlbetrag - Abstufung
    • Überhöhungsfehlbetrag - Vertikale Geschwindigkeit
    • Überhöhungsruck
    • Überhöhungsverhältnis
  • Beschriftungen und Ausdrücke für kritische Überhöhungspunkte
    • Bogenradius
    • Ausgeglichene Überhöhung - Neigung
    • Ausgeglichene Überhöhung - Vertikale Geschwindigkeit
    • Überhöhungsfehlbetrag - Abstufung
    • Überhöhungsfehlbetrag - Vertikale Geschwindigkeit
    • Überhöhungsruck
    • Überhöhungsverhältnis
  • Überhöhungsdatenband für Höhenpläne
    • Ausgeglichene Überhöhung - Neigung
    • Ausgeglichene Überhöhung - Vertikale Geschwindigkeit
    • Überhöhungsfehlbetrag - Abstufung
    • Überhöhungsfehlbetrag - Vertikale Geschwindigkeit
    • Überhöhungsruck
    • Überhöhungsverhältnis
  • Horizontales Datenband für Übergangsbogen für Höhenpläne
    • Ausgeglichene Überhöhung - Neigung
    • Ausgeglichene Überhöhung - Vertikale Geschwindigkeit
    • Überhöhungsfehlbetrag - Abstufung
    • Überhöhungsfehlbetrag - Vertikale Geschwindigkeit
• Im tabellarischen Überhöhungseditor wurden neue Überhöhungsparameter für die Achse für Überhöhungsberechnungen hinzugefügt. Dies bietet einen Überblick über die erforderlichen Parameter für die Eisenbahnplanung im Zusammenhang mit diesen Berechnungen:
  • Überhöhungsruck (m/s^3 oder ft/s^3)
  • Überhöhungsverhältnis

  Weitere Informationen finden Sie unter Dialogfeld Tabellarischer Überhöhungseditor.

• Es wurde API-Unterstützung für die Parameter Überhöhungsruck und Überhöhungsverhältnis hinzugefügt.
• Erweiterte Unterstützung für die Überhöhungsparameter in der RailCANTInfo-Struktur-API.
• Der Befehl CheckTurnoutCatalog wurde hinzugefügt, um die Syntax oder Konfigurationsfehler in Weichen-Standarddateien zu überprüfen. Weitere Informationen zu Weichenbefehlen finden Sie unter Weichenbefehlsreferenz.

Neu in 2025.1

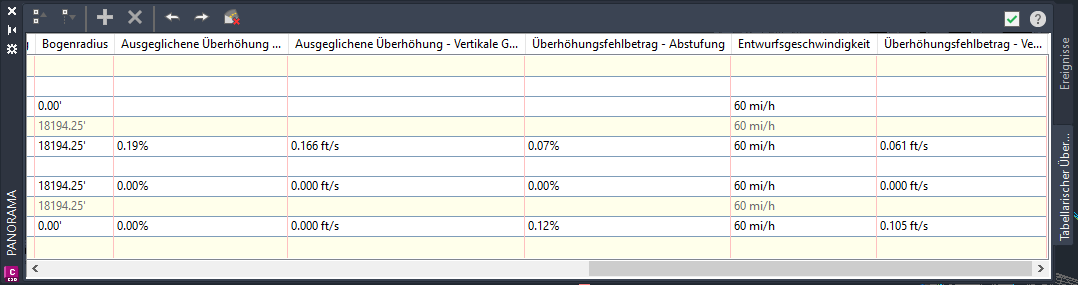

• Im tabellarischen Überhöhungseditor wurden neue Überhöhungsparameter für die Achse für Überhöhungsberechnungen hinzugefügt. Dies bietet einen Überblick über die erforderlichen Parameter für die Eisenbahnplanung im Zusammenhang mit diesen Berechnungen:
  • Bogenradius
  • Ausgeglichene Überhöhung - Neigung
  • Ausgeglichene Überhöhung - Vertikale Geschwindigkeit
  • Überhöhungsfehlbetrag - Abstufung
  • Entwurfsgeschwindigkeit
  • Überhöhungsfehlbetrag - Vertikale Geschwindigkeit


  Weitere Informationen finden Sie unter Tabellarischer Überhöhungseditor.

• Der Seitenparameter für Weichen wurde geändert, um die Dokumentation des Schienenentwurfs zu verbessern.
  • Im Dialogfeld Weiche erstellen wurde der Seitenparameter zur Verdeutlichung in Achsseite geändert.
  • Eine Weichenseiten-Eigenschaft ist in der Objekteigenschaftenpalette und im Textkomponenten-Editor des Beschriftungsstil-Editors für Weichen verfügbar.

Weitere Informationen finden Sie unter Registerkarte Inhalt (Dialogfeld Weiche erstellen).

Die Erstellung von Übergangsbogen in Weichen-Zweiggleisachsen wird jetzt unterstützt. Die Optimierung umfasst:

• Einfacher Übergangsbogen nach Länge/Radius
• Einfacher Übergangsbogen nach Zwangspunkt
• Zusammengesetzte Übergangsbogen
