3D-Fräsen-Beispiel Teil 4: Erstellen der Flaschen-Fläche

1. Wählen Sie den Flächen -Schritt aus dem Schritte-Bedienfeld aus.
2. Klicken Sie im Flächen-Assistent auf Rotationsfläche und klicken Sie dann auf Weiter.
3. Auf der Rotationsfläche-Seite:
   1. Geben Sie einen Beginnwinkel von 0 ein.
   2. Geben Sie einen Endwinkel von 180 ein.
   3. FeatureCAM wählt automatisch Ihr verkettetes Profil im Profil-Feld aus.

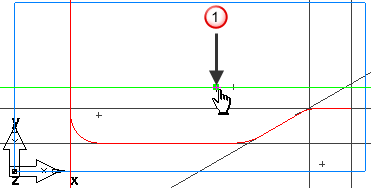

   4. Klicken Sie im Achse-Feld auf die Linie anklicken -Schaltfläche und wählen die horizontale Linie um Punkt aus.

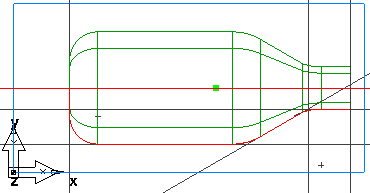

      Klicken Sie auf Fertigstellen.
