3D-Fräsen-Beispiel Teil 3: Definieren der Geometrie

Im Folgenden wird beschrieben, wie Sie Ihr Bauteil gestalten können.

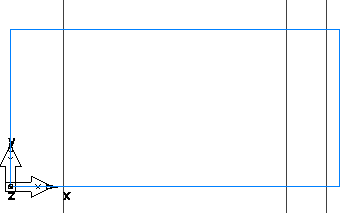

1. Erstellen Sie drei vertikale Linie:
   1. Klicken Sie auf Registerkarte Konstruktion > Gruppe Geometrie > Menü Linie > 2 Punkte

      Die Leiste zur Feature-/Geometrie-Bearbeitung wird angezeigt.



   2. Geben Sie in der Leiste zur Feature-/Geometrie-Bearbeitung für XYZ unter X 1 und unter Z 0 ein, und drücken Sie die EINGABETASTE.
   3. Erstellen Sie eine zweite Linie und geben Sie für ein XYZ ein X von 5,25, ein Z von 0 ein und drücken Sie auf Erstellen.
   4. Erstellen Sie eine dritte Linie, indem Sie für XYZ ein X 6, Z 0 eingeben und Enter drücken.

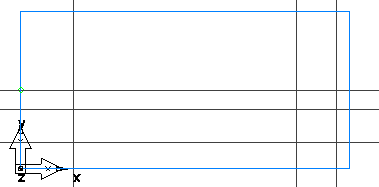

2. Erstellen Sie drei horizontale Linien:
   1. Klicken Sie auf Registerkarte Konstruktion > Gruppe Geometrie > Menü Linie > Horizontal.
   2. Geben Sie ein XYZ mit Y 0,5, Z 0 und drücken Sie auf Erstellen.
   3. Erstellen Sie eine zweite Linie durch eine Eingabe von XYZ mit Y 1,125, Z 0 und drücken Sie auf Eingabe.
   4. Erstellen Sie eine Dritte Linie durch eine Eingabe von XYZ mit Y 1,5, Z 0 und drücken Sie Eingabe.



3. Erstellen Sie eine durchgezogene Linie:
   1. Klicken Sie auf Registerkarte Konstruktion > Gruppe Geometrie > Menü Linie > Punkt, Winkel.
   2. Geben Sie in der Leiste zur Feature-/Geometrie-Bearbeitung einen Winkel A von 30 ein.

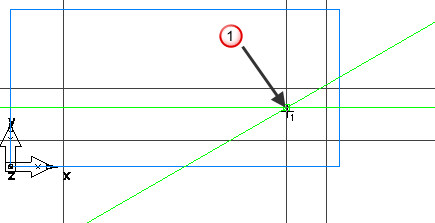

   3. Im Grafik Fenster klicken Sie auf den Schnittpunkt zwischen der zweiten horizontalen und zweiten vertikalen Linie, um eine durchgezogene Linie zu erstellen.



4. Bögen erstellen.
   1. Klicken Sie auf Registerkarte Konstruktion > Gruppe Geometrie > Menü Bogen > 2 Punkte, Radius.

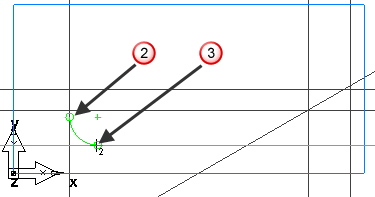

   2. Geben Sie in der Leiste zur Feature-/Geometrie-Bearbeitung einen Radius R von 0.5 ein, und klicken Sie auf die vertikale Linie um den Punkt und die horizontale Linie um den Punkt .



   3. Erstellen Sie einen zweiten Bogen:

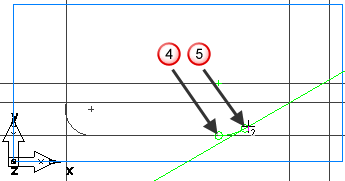

      Geben Sie in der Leiste zur Feature-/Geometrie-Bearbeitung einen Radius R von 1.0 ein, und klicken Sie auf die horizontale Linie um den Punkt und die durchgezogene Linie um den Punkt .

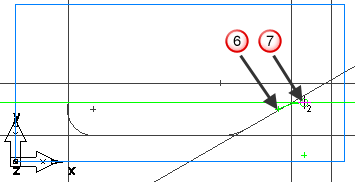

   4. Erstellen Sie den dritten Bogen durch klicken auf die durchgezogene Linie um den Punkt und die horizontale Linie um den Punkt .



5. Um das Teil zu fräsen müssen Sie die Profile verketten.
   1. Wählen Sie Registerkarte Start > Gruppe Erstellen > Verketten > Segmente wählen aus.

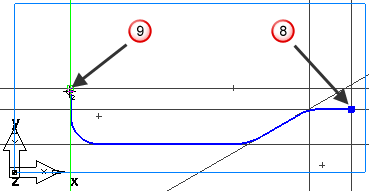

   2. Klicken Sie auf den Schnittpunkt der vertikalen und horizontalen Linie am Punkt und an der Überschneidung der vertikalen und horizontalen Linie am Punkt .
