Durch strukturelle Abhängigkeiten wird die Verschiebung des Modells begrenzt oder eingeschränkt. Abhängigkeiten werden hinzugefügt, um Umgebungsbedingungen zu simulieren. Entfernen Sie für statische Simulationen alle starren Bauteilmodi (freie Translations- und Drehbewegung der Körper). Dazu fixieren Sie z. B. eine Fläche oder kombinieren teilweise Abhängigkeiten auf Flächen, Kanten oder Scheitelpunkte.
Wenn Sie Unterstützung benötigen, aktivieren Sie das Simulationshandbuch. Nachdem Sie die Simulation ausgeführt haben, können Sie Abhängigkeiten bearbeiten oder unterdrücken und die Simulation erneut ausführen, um die Auswirkungen der Änderungen zu überprüfen.
- Bearbeiten der Abhängigkeit mit dem Dialogfeld, das angezeigt wird, oder Doppelklicken auf einen Abhängigkeitsknoten.
- Anzeigen von Rückstoßkräften. Die Werte lauten Null, bis Sie eine Simulation ausführen.
Rückstoßkräfte werden für die festgelegte, Pin- und reibungslose Abhängigkeiten basierend auf der ausgewählten Abhängigkeit angezeigt.
Rückstoßkraft Zeigt die Rückstoßkraft insgesamt sowie für die X-, Y- oder Z-Komponente an.
Rückstoßmoment Zeigt die Gesamtgröße des Rückstoßmoments um den Schwerpunkt der Abhängigkeit bzw. um die X-, Y- oder Z-Achse des Schwerpunkts der Abhängigkeit an.
- Unterdrücken oder Löschen der Abhängigkeit.
- Kopieren und Einfügen zwischen Simulationen im gleichen Dokument.
- Klicken Sie in der Multifunktionsleiste, Registerkarte Belastungsanalyse Gruppe
Abhängigkeiten auf eine strukturelle Abhängigkeit: - Fest

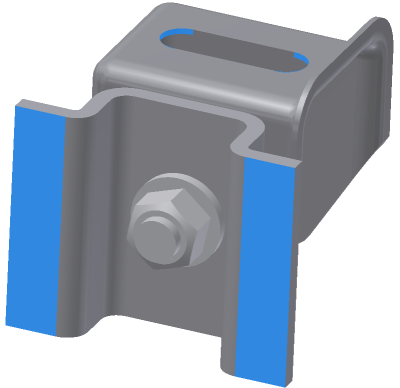

- Anwendbar auf eine Fläche, eine Kante oder einen Scheitelpunkt. Entfernt alle Freiheitsgrade und verhindert, dass die Fläche, die Kante oder der Scheitelpunkt verschoben oder deformiert wird.
- Pin
- Anwendbar auf zylindrische Flächen. Verhindert, dass zylindrische Flächen in Kombinationen aus Radial-, Axial- oder Tangentialrichtungen verschoben oder deformiert werden.
- Reibungslos
- Anwendbar auf eine ebene oder zylindrische Fläche. Verhindert, dass die Oberfläche in die Normalenrichtung relativ zur Oberfläche verschoben oder deformiert wird.
oder
Klicken Sie im Browser mit der rechten Maustaste auf den Browser-Knoten Abhängigkeiten
, und wählen Sie die Art der Abhängigkeit aus. - Fest
- Wählen Sie im Dialogfeld bei aktivierter Positionsoption
die Abhängigkeitsposition aus.
- Für den Zugriff auf weitere Abhängigkeitsparameter klicken Sie auf
(Mehr). Die verfügbaren Parameter basieren auf dem Abhängigkeitstyp. Wählen Sie die geeigneten Eingaben für den Abhängigkeitstyp aus. Sie können nur dann mehrere Eingaben auswählen, wenn die Auswahlen denselben Typ (z. B. Fläche, Kante oder Scheitelpunkt) aufweisen.
- Für reibungslose Abhängigkeit
- So wenden Sie eine festgelegte Abhängigkeit mit Nicht-Null-Verschiebung an:
- Klicken Sie auf Vektorkomponente verwenden.
- Wählen Sie die X-, Y- oder Z-Vektorkomponenten aus, die Ihren Verschiebungsvektor definieren.
- Geben Sie den entsprechenden Verschiebungsgrößen für die einzelnen Vektorkomponenten ein.
- Für Pin-Abhängigkeit
- Fixierte Radialrichtung, Axialrichtung oder Tangentialrichtung Zylindrische Oberflächen können nicht radial, axial oder tangential zum Zylinder verschoben, gedreht oder verformt werden.
- Klicken Sie auf OK.
