Erfahren Sie, wie Sie IFC-Daten in Ihren Inventor-Konstruktionen verwenden.
Neue Funktionen: 2025

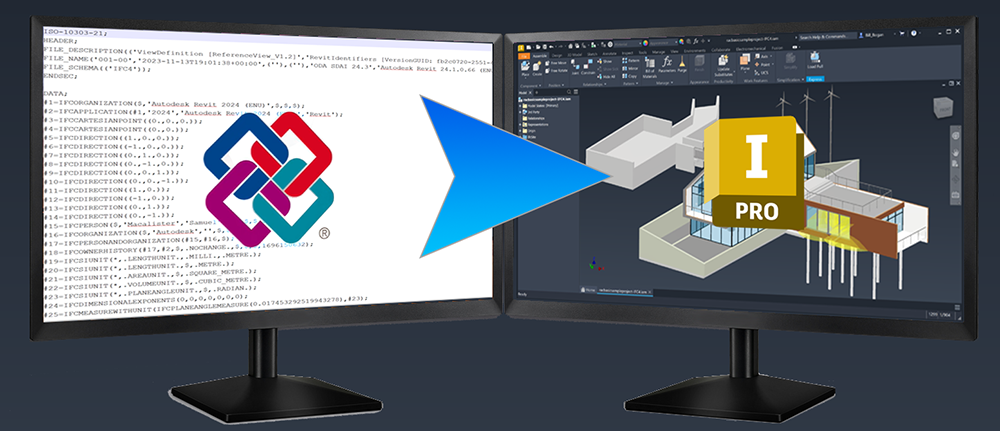

IFC ist ein Datenaustauschformat, das auch zur Archivierung von BIM-Daten verwendet werden kann. Es handelt sich um eine Momentaufnahme eines Zeitpunkts der Konstruktion. Inventor öffnet eine IFC-Datei und platziert die Elemente in einer Inventor-Baugruppe. Inventor importiert IFC-Daten entsprechend den Optionen, die Sie im Dialogfeld Importieren auswählen.
Inventor umfasst zwei Arten zum Importieren von IFC-Daten: Referenzmodell und Modell konvertieren. Im Kontext der beiden Arten können Sie Ihre Voreinstellungen für den Import der Geometrie auswählen, z. B. mehrere Körper oder einzelne Komponenten, Volumenkörper- oder Netzdarstellungen usw.
Referenzmodell: Wie der Name schon sagt, ist dies ein Referenzmodell mit Verknüpfungen zur IFC-Quelldatei. Die importierten Modelldaten sind in der Baugruppe enthalten und können nicht bearbeitet werden. Wenn sich die IFC-Quelldatei ändert, werden Sie von Inventor benachrichtigt, dass eine Änderung vorgenommen wurde, und Sie können das Inventor-Modell mit den Änderungen aktualisieren.
Modell konvertieren: Dies ist ein einmaliger Import der IFC-Daten. Es ist keine Verknüpfung zur IFC-Quelldatei vorhanden, daher würden keine Aktualisierungen aus der IFC-Datei auf dieses Modell angewendet. Die importierten Modelle unterliegen vollständig Ihrer Kontrolle und können in Inventor bearbeitet werden.
