Positionsansicht - Referenz

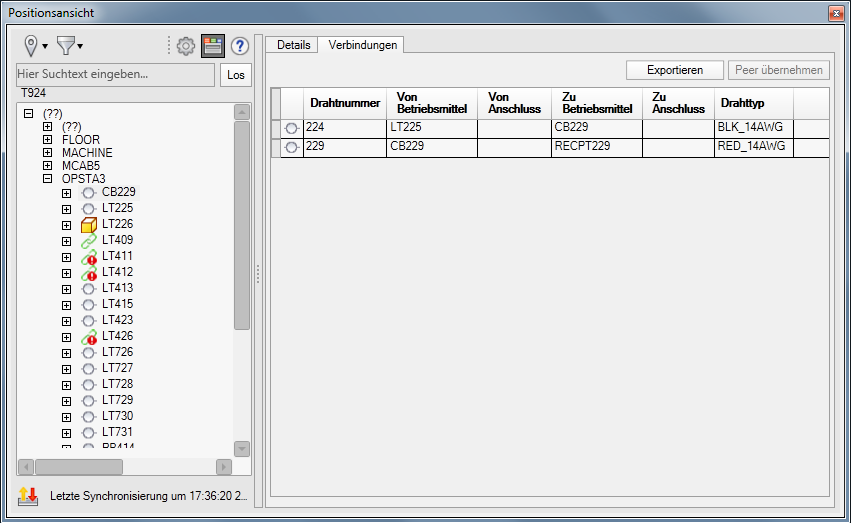

Sie können Komponenten in einem elektromechanischen Projekt anzeigen. Komponenten sind nach Installation und Position organisiert.

Anmerkung: Die Registerkarte Positionsansicht ist nur verfügbar, wenn die elektromechanische Verknüpfung im Dialogfeld Elektromechanische Verknüpfung einrichten hergestellt ist.

Schaltflächen

	Filtert die Baumstrukturansicht nach Installation und Speicherort.
	Filtert die Baumstrukturansicht nach Komponentenstatus: Nur Inventor: Reine Inventor-Komponente ohne Verknüpfung mit einer AutoCAD Electrical-Komponente. Nur Electrical: Reine AutoCAD Electrical-Komponente ohne Verknüpfung mit einer Inventor-Komponente. Verknüpft: In AutoCAD Electrical und Inventor synchronisierte Komponente. Verknüpft mit Unterschied: Verknüpfte Komponenten mit Unterschieden zwischen der Inventor- und der AutoCAD Electrical-Darstellung und ihren Verbindungen.
	Öffnet das Dialogfeld Synchronisationseinstellungen, in dem Sie angeben können, ob die Daten zwischen verknüpften Projekten beim Speichern der Baugruppendatei synchronisiert werden sollen.
	Öffnet den Bereich Details und Verbindungen. Die Registerkarte Details zeigt Komponentenwerte wie Installations-, Speicherort- und Katalogwerte. Auf der Registerkarte Verbindungen werden Informationen zur Verdrahtung der Komponenten angezeigt. Klicken Sie mit der rechten Maustaste, um die Anzeige der Felder auf den jeweiligen Registerkarten zu ändern.
	Daten zwischen verknüpften Projekten synchronisieren. Das Datum und die Uhrzeit der letzten Synchronisierung werden neben dem Symbol angezeigt. Anmerkung: Das Symbol befindet sich am unteren Rand der Palette.

Baumstrukturansicht der Komponenten

Zeigt die Komponenten im verknüpften Projekt nach Installation und Position angeordnet an. Zu den Komponenten zählen Normkomponenten, Anschlusspunkte, PLC-Module und Kabelbezeichnungen.

• Klicken Sie mit der rechten Maustaste auf einen Installations- oder Positionsknoten oder auf einen leeren Bereich der Baumstruktur, um die Baumstruktur zu erweitern oder zu reduzieren.
• Erweitern Sie einen Knoten, um die Pin-Informationen anzuzeigen.

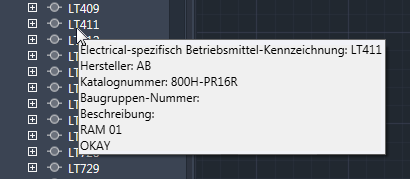

• Bewegen Sie den Cursor über einen unverknüpften Komponentenknoten, um die Bezeichnungs-, Katalog- und Beschreibungsinformationen anzuzeigen.

• Bewegen Sie den Cursor über eine verknüpfte, als abweichend gekennzeichnete Komponente, um die Unterschiede anzuzeigen (z. B. Hersteller, Katalognummer und Installation). Weitere Unterschiede können im Bereich Details angezeigt werden.

Statussymbole

	Nur Electrical: Eine AutoCAD Electrical-Komponente, die nicht mit einer Inventor-Komponente verknüpft ist.
	Nur Inventor: Ein Inventor-Komponente, die nicht mit einer AutoCAD Electrical-Komponente verknüpft ist.
	Verknüpft: Verknüpfte AutoCAD Electrical- und Inventor-Komponenten.
	Verknüpft mit Unterschied: Verknüpfte Komponenten mit Unterschieden zwischen der AutoCAD Electrical- und der Inventor-Darstellung.

Bereich Details und Verbindungen

Zeigt die Verkabelungs- und Verbindungsinformationen zu Komponenten an.

Bereich Details: Enthält eine Tabelle mit Komponenteninformationen. Folgende Metadaten müssen übereinstimmen, damit Inventor- und AutoCAD Electrical-Komponenten fehlerfrei miteinander verknüpft werden können:

• Installation
• Speicherort
• Kategorie
• Hersteller
• Katalog
• Baugruppencode
• Beschreibung 1
• Beschreibung 2
• Beschreibung 3
• Anschlussnummer

Die verknüpften Komponenten (AutoCAD Electrical und Inventor) werden beim Erweitern der übergeordneten Knoten in der Baumstrukturansicht der Komponenten zusammengeführt. In der Tabelle Details werden die verknüpften Komponenten in einer einzelnen zusammengeführten Zeile angezeigt. Verknüpfte Komponenten mit Unterschieden in den Metadaten werden nicht zusammengeführt, sondern als separate Inventor- und AutoCAD Electrical-Komponenten in jeweils eigenen Zeilen angezeigt. Die unterschiedlichen Metadaten werden gelb hervorgehoben.

Bereich Verbindungen: Enthält eine Tabelle mit Informationen zu den Verbindungen zwischen Inventor- und AutoCAD Electrical-Komponenten. In der Tabelle Verbindungen sind folgende Unterschiede zwischen den Verbindungen zu erkennen:

• Pin-Unterschied zwischen lokalen und gleichwertigen (AutoCAD Electrical) Komponenten.
• Verbindungsunterschiede
• Unterschiede in den Verbindungsmetadaten, darunter:
  • Von Komponente
  • Zu Komponente
  • Von Pin
  • Zu Pin
  • Draht-Layer-Name in AutoCAD Electrical
  • Kabelbezeichnung

Wenn Sie bei verknüpften Komponenten mit Unterschieden in der Verbindungstabelle eine Zeile oder Zelle der einen Komponente auswählen, wird die entsprechende Zeile oder Zelle der anderen Komponente ebenfalls markiert. Wenn Sie die Unterschiede zwischen verknüpften Komponenten zusammenführen möchten, wählen Sie eine Zeile für eine AutoCAD Electrical- oder eine Inventor-Komponente aus, und klicken Sie auf Gleichwertige Komponente akzeptieren, um die Definitionen der ausgewählten Komponente zu übernehmen.
