Verbesserungen bei Blech

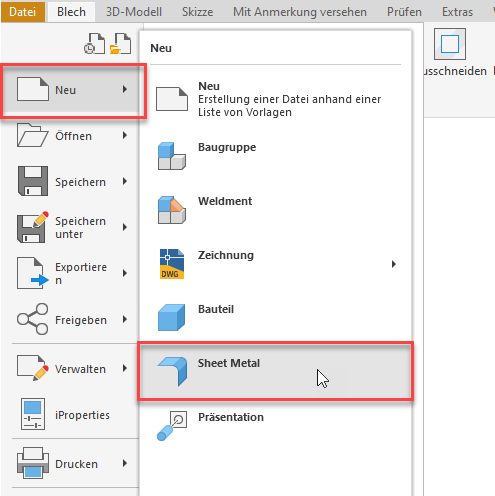

Zugriff auf Blech über das Menü Datei > Neu

Der Zugriff auf die Blechfunktion wurde in dieser Version von Inventor einfacher gestaltet. Sie können jetzt direkt über das Menü Datei > Neu sowie im Dropdown-Menü Neu im Schnellzugriff-Werkzeugkasten darauf zugreifen. Vorgabemäßig werden die Sheet Metal.ipt-Vorlagendateien im aktiven Vorlagenordner verwendet.

Eine Inventor® Ideas-Übermittlung

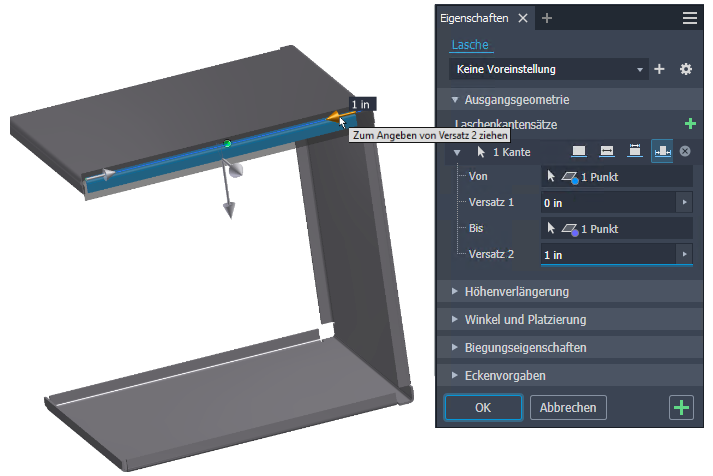

Flanschverbesserungen

Die folgenden Verbesserungen wurden in dieser Version für den Befehl Flansch vorgenommen:

• Es ist jetzt möglich, den Manipulator zum Bearbeiten des Breitenabstands oder Versatzes zu ziehen.
• Sie können Werte auch direkt in die exponierte Anzeige im Ansichtsbereich eingeben, um den Breitenabstand oder Versatz zu bearbeiten.
• Drücken Sie im Ansichtsbereich die TABULATORTASTE, um zwischen aktiven exponierten Anzeigen für die Bearbeitung zu wechseln.

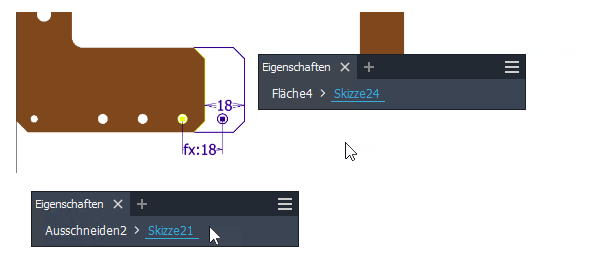

Verbesserung der Flächen- und Schnittskizzen-Breadcrumbs

In dieser Version wurden die folgenden Verbesserungen am Skizzen-Breadcrumb vorgenommen:

• Sie können die Skizze nun direkt umbenennen, indem Sie den zugehörigen Breadcrumb bearbeiten.
• Sie können Skizzenelemente bearbeiten, indem Sie einfach auf den Skizzen-Breadcrumb klicken. Dadurch können Sie die Skizzierumgebung aufrufen oder zur Skizzierumgebung wechseln und einen nahtloseren und effizienteren Arbeitsablauf erhalten.

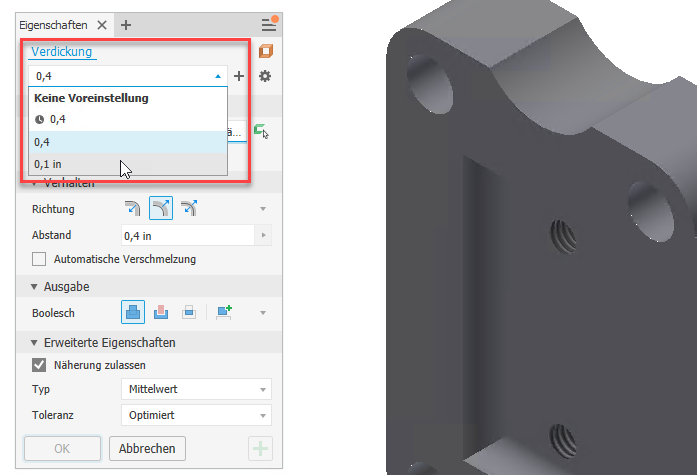

Voreinstellungen für Verdickung/Versatz

Der Befehl Verdickung/Versatz bietet jetzt die Möglichkeit zum Definieren von Voreinstellungen. Sie können Ihre eigene Voreinstellung mit bestimmten Werten festlegen.

Weitere Informationen finden Sie unter So arbeiten Sie mit Voreinstellungen.

Schnellzugriff auf XLS-Einstellungen

Der neue Befehl Speicherort der Bibliothek öffnen wurde zu den erweiterten Einstellungen in der Gruppe Eigenschaften hinzugefügt. Dieser ermöglicht den schnellen Zugriff auf die XLS-Dateien mit den Einstellungen.

Diese Option steht in den folgenden Befehlen zur Verfügung:

• Bohrung
• Gewinde
• Fertig stellen

Weitere Informationen finden Sie unter So weisen Sie einer Komponente eine Oberfläche zu, So erstellen Sie Bohrungen und So erstellen Sie Gewinde.

Fensterauswahl für Elementfilter

Zuvor war die Fensterauswahl nur in der Baugruppenumgebung verfügbar, wenn der Elementauswahlfilter aktiviert war.

Jetzt ist die Fensterauswahlfunktion auch in der Bauteilumgebung aktiviert. Dies ermöglicht es Ihnen, mehrere Elemente gleichzeitig auszuwählen.

Eine Inventor® Ideas-Übermittlung

Eine Inventor® Ideas-Übermittlung

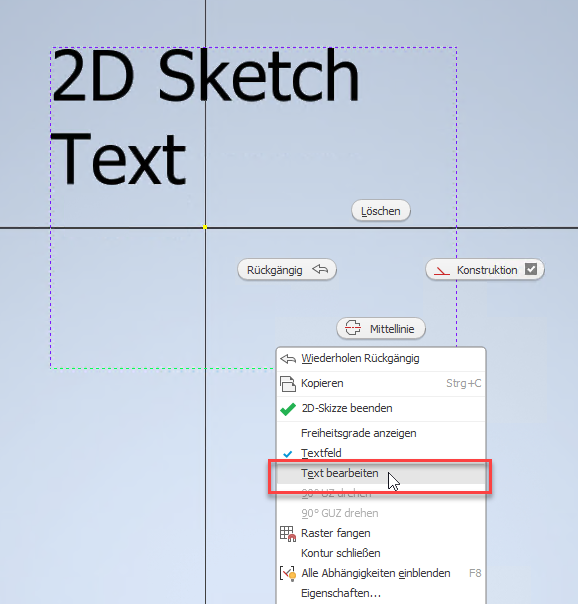

Text bearbeiten, Bearbeitungsfeld

Der Text kann sowohl in Bauteil- als auch in Baugruppenskizzen direkt bearbeitet werden. Wählen Sie zuerst die Begrenzungsgeometrie aus (Punkte oder Linien). Klicken Sie dann mit der rechten Maustaste, und wählen Sie Text bearbeiten oder Bearbeitungsfeld.
