Auswahloptionen für Oberflächenelemente

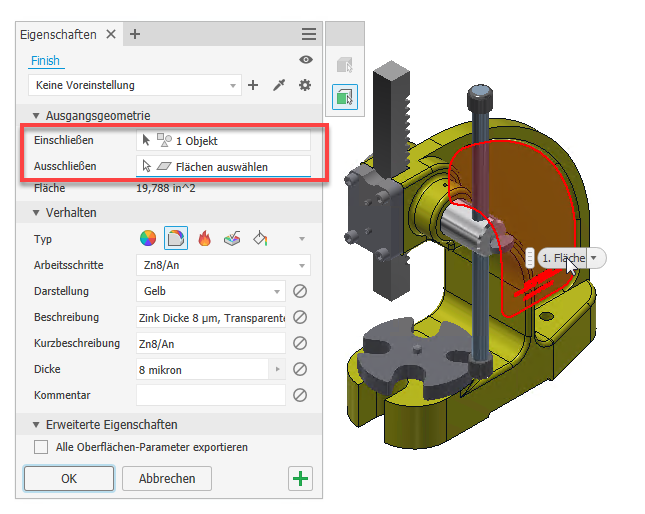

Die vorhandene Auswahl für Oberflächenelemente wurde durch zwei neue Auswahlen ersetzt: Einschließen und Ausschließen.

Verwenden Sie das Auswahlwerkzeug Einschließen für die Auswahl von Flächen und Körpern (Auswahl wird in Kombination mit STRG-Taste aufgehoben).

Verwenden Sie das Auswahlwerkzeug Ausschließen, um Flächen auszuwählen, die von der Auswahl ausgeschlossen werden sollen.

Weitere Informationen finden Sie unter So weisen Sie einer Komponente eine Oberfläche zu.

Körper- oder Flächenauswahlpriorität

Verwenden Sie die neue Auswahloption, um anzugeben, ob auf dem Bauteil Volumenkörper oder Flächenkörper oder nur Flächen ausgewählt werden sollen. Wenn der Körperauswahlfilter aktiv ist, können Sie einen Körper auswählen und weitere Anpassungen vornehmen, indem Sie Flächen mithilfe des Flächenauswahlfilters aus dem ausgewählten Körper entfernen. Halten Sie die STRG-Taste gedrückt, um mehrere Flächen gleichzeitig auszuwählen.

Ableiten von Bauteilen

In Bauteilen können nun Darstellungen, Oberflächen und Oberflächen-Parameter in das Zieldokument abgeleitet werden, wenn Sie die Befehle Ableiten und Bauteil erstellen verwenden. Beim Einschließen einer Oberfläche werden alle zugehörigen Parameter automatisch einbezogen. Umgekehrt gilt, dass beim Ausschließen eines einer Oberfläche alle zugehörigen Parameter automatisch ausgeschlossen werden. Beachten Sie, dass unterdrückte Oberflächen nicht abgeleitet werden können.

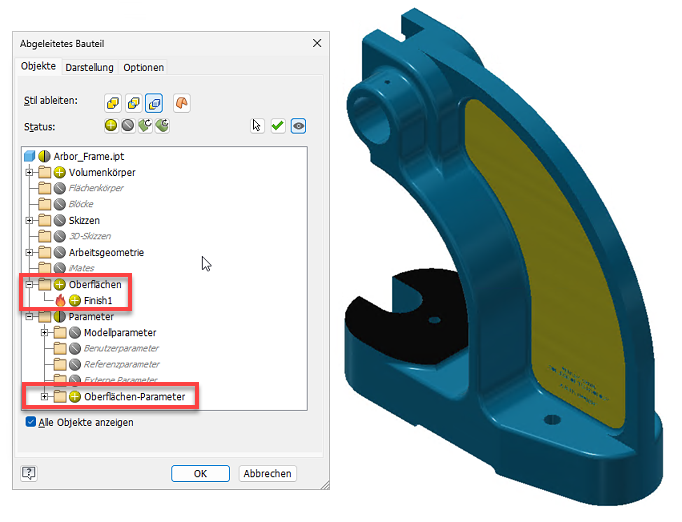

Im Dialogfeld Abgeleitetes Bauteil befinden sich alle Oberflächenelemente des abgeleiteten Bauteils im Ordner Oberflächen. Oberflächen auf ausgeschlossenen Volumenkörpern oder Volumenkörpern mit virtuellen Rahmen können nicht einbezogen werden. Gleichermaßen können unterdrückte Oberflächen im Quellbauteil nicht einbezogen werden. Auf mehrere Volumenkörper angewendete Oberflächen werden nur auf einbezogenen Volumenkörpern und nicht auf den Flächen ausgeschlossener Volumenkörper oder Volumenkörper mit virtuellem Rahmen angezeigt.

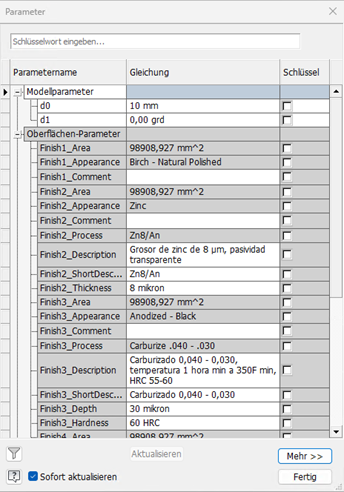

Die Oberflächen-Parameter befinden sich im Ordner Parameter > Oberflächen-Parameter.

Wenn ein Oberflächenelement einbezogen wird, werden die zugehörigen Parameter ebenfalls einbezogen, können aber manuell ausgeschlossen werden. Oberflächen-Parameter können jedoch nicht einbezogen werden, wenn die Oberfläche selbst ausgeschlossen ist.

Wenn mindestens ein abgeleitetes Oberflächenelement vorhanden ist, wird unter dem Browser-Knoten Abgeleitetes Bauteil ein neuer Ordner für Oberflächen angezeigt. Abgeleitete Oberflächen können nicht neu positioniert werden. Sie werden auf die gleiche Weise wie im Quellbauteil angeordnet.

Abgeleitete Oberflächenelemente können nicht geändert werden.

Generierte iPart-Varianten enthalten alle Oberflächenelemente gemäß der Variantentabelle.

Weitere Informationen finden Sie unter So erstellen Sie ein vereinfachtes Bauteil oder eine vereinfachte Baugruppe, So erstellen Sie ein abgeleitetes Bauteil oder eine abgeleitete Baugruppe oder Bauteil erstellen - Referenz.

Eine Inventor® Ideas-Übermittlung

Bauteil erstellen, Komponente erstellen

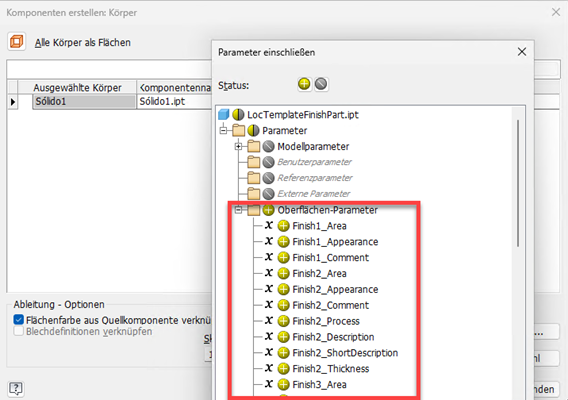

Die Befehle Bauteil erstellen und Komponente erstellen unterstützen jetzt die Verwendung von Oberflächenelementen.

Deaktivieren von Parametern

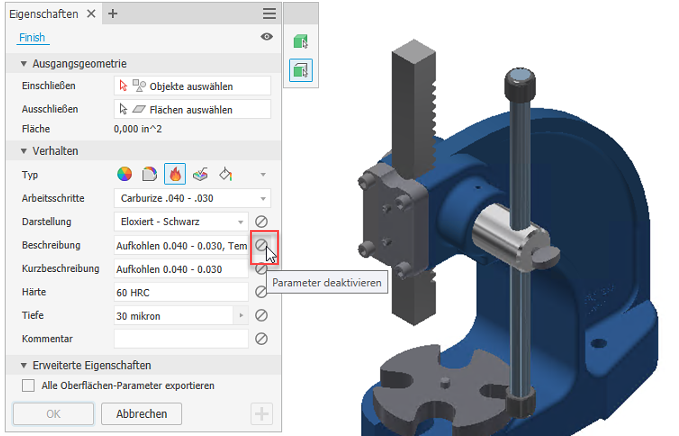

Sie können jetzt einen bestimmten Oberflächen-Parameter deaktivieren oder löschen. Wählen Sie die Schaltfläche Parameter deaktivieren neben einem Parameter aus, um ihn zu deaktivieren. Wenn der Parameter deaktiviert ist, werden keine entsprechenden Einträge in der Parametertabelle erstellt. Alle vorhandenen Parameter, die mit dem deaktivierten Feld verknüpft sind, werden aus der Parametertabelle und der iComponent-Tabelle entfernt.

Einige Oberflächenelemente erfordern keine Darstellungsüberschreibung. Sie können die Anwendung von Darstellungsüberschreibungen über die Schaltfläche Parameter deaktivieren steuern.

Anzeigen von erweiterten Namen

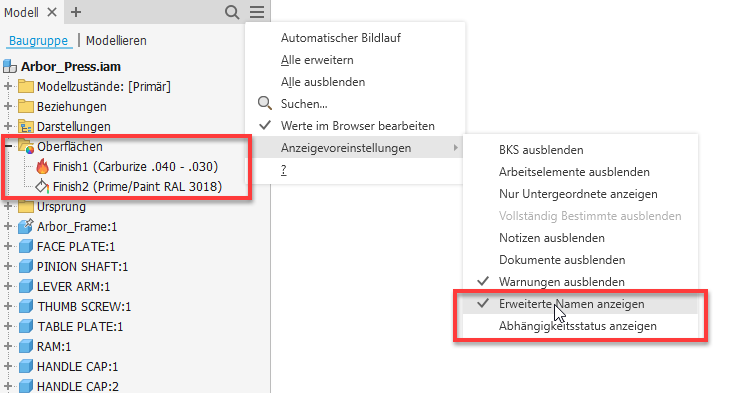

Verwenden Sie die Option Erweiterte Namen anzeigen im Dropdown-Menü Anzeigeeinstellungen des Browsers, um erweiterte Informationen nach dem Elementknotennamen für die folgenden Oberflächentypen anzuzeigen:

• Darstellung: Farbe
• Materialbeschichtung: Prozess
• Wärmebehandlung: Prozess
• Oberflächenbeschaffenheit: Prozess
• Einfärben: Prozess

Schnellzugriff auf Speicherort des XML-Ordners

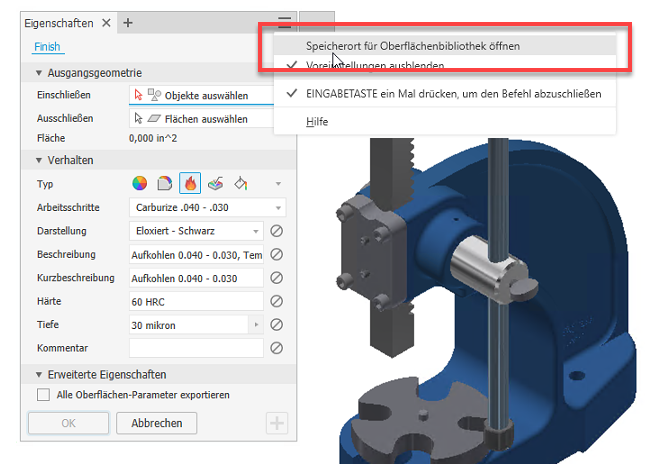

Mit dem neuen Element Speicherort für Oberflächenbibliothek öffnen im Gruppenmenü können Sie schnell auf den Ordner zugreifen, in dem sich die XML-Definitionen für die Oberfläche befinden.

Weitere Verbesserungen

• Alle Parameter, die nicht in der XML-Definitionsdatei definiert sind, werden nicht mehr in der Gruppe Eigenschaften angezeigt, und diese Parameter werden nicht erstellt.
• In Baugruppen ist nun auch jede Oberfläche enthalten, die auf eine zu spiegelnde Komponente angewendet wurde.
• Die Härteeingabe wurde in ein Textfeld geändert, um die Eingabe von Einheiten und Härtebereichen zu ermöglichen.
• Das Oberflächenelement verwendet einen internen Namen, um die Darstellungen zwischen lokalisierten Versionen abzugleichen, sodass Sie Dokumente nahtlos zwischen verschiedenen lokalisierten Versionen verschieben können.
• Sie können Oberflächen jetzt im Expressmodus löschen und neu anordnen.
