Ab dieser Version von Inventor können Sie ein Übergangssymbol basierend auf der Norm ISO 21204:2020 definieren. Der neue Befehl Übergangssymbol wurde zur Gruppe Symbole auf der Registerkarte Mit Anmerkung versehen hinzugefügt.

Es gibt je nach Platzierung drei Arten von Übergangssymbolen.

• Kante: Diese Art von Übergangssymbol wird erstellt, indem Sie während des Erstellungsvorgangs bestimmte Geometrie aus der Ansicht oder Skizze auswählen. Sie kann auch wieder neu zugeordnet werden.

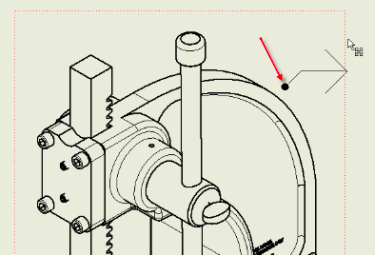

• Fläche: Wird erstellt, wenn die Erstellung in einem leeren Bereich innerhalb des virtuellen Rahmens der Ansicht erfolgt.

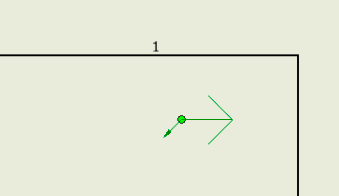

• Blatt: Wird erstellt, wenn die Erstellung im leeren Bereich eines Blatts erfolgt.



Verwenden Sie den Stil- und Normen-Editor, um den Stil des Übergangssymbols anzupassen.

Weitere Informationen finden Sie unter Hinzufügen eines Übergangssymbols und Stil- und Normen-Editor - Übergangssymbolstil - Referenz.
