Benutzeroberfläche

Benutzeroberflächen-Themen

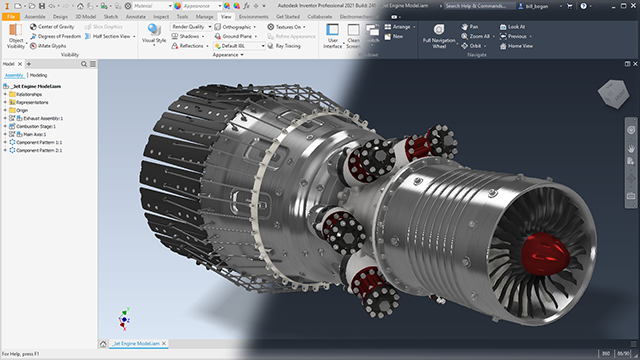

Das dunkle Benutzeroberflächen-Thema wechselt von der Vorabversion zur offiziellen Verfügbarkeit in der Benutzeroberfläche von Inventor. Sie können das Thema auswählen, indem Sie unter Werkzeuge Gruppe Optionen Anwendungsoptionen Registerkarte Farben das Thema der Benutzeroberfläche ändern.

Weitere Informationen finden Sie unter Registerkarte Farben - Referenz.

Zurücksetzen des Benutzeroberflächen-Layouts

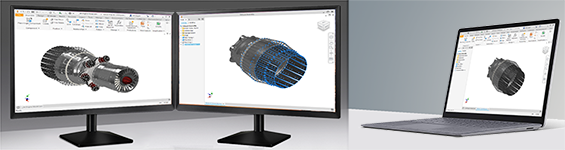

Bei der Arbeit mit mehreren Bildschirmen können Sie Eigenschaftengruppen oder den Modell-Browser in anderen Fenstern fixieren. Wenn Sie alles wieder im primären Fenster zusammenführen möchten, verwenden Sie den Befehl Layout der Benutzeroberfläche zurücksetzen. (Navigieren Sie zu Registerkarte Ansicht Fenster.)

Weitere Informationen finden Sie unter Grafikfenster und So arbeiten Sie mit Grafikfenstern.

Eigenschaftengruppen

Werkzeugpalette

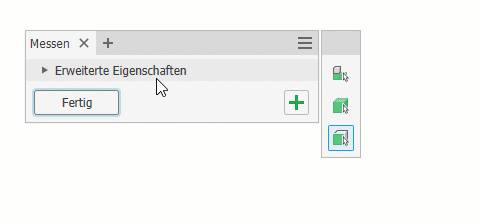

Einige Eigenschaftengruppen, wie z. B. Rundung oder Messen, verwenden eine Werkzeugpalette. In Werkzeugpaletten werden Optionen angezeigt, die für den aktuell verwendeten Befehl nützlich sind. Werkzeugpaletten sind vorgabemäßig an der Gruppe Eigenschaften fixiert. Sie können aus der Eigenschaftengruppe an eine geeignete Position im Ansichtsbereich gezogen werden. Um sie an der Eigenschaftengruppe zu fixieren, ziehen Sie sie daneben.

Warnbenachrichtigungen

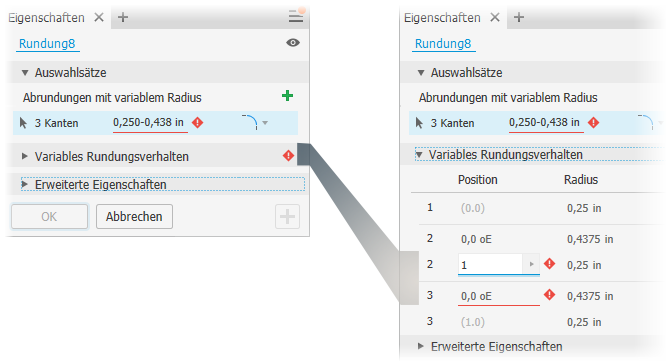

Warnbenachrichtigungen werden als Ausrufezeichen in einer roten Raute angezeigt. Diese Benachrichtigungen weisen auf blockierende Bedingungen hin, wie widersprüchliche Werte, eine Fehlerbedingung oder ein Problem, das die erfolgreiche Erstellung von Elementen verhindert. Wenn die Mängel in einem Auswahlsatz enthalten sind und die Anzeige des Satzes ausgeblendet ist, wird die Benachrichtigung zum Satzknoten hinzugefügt.

Weitere Informationen finden Sie unter Eigenschaftengruppen.

Voreinstellungen

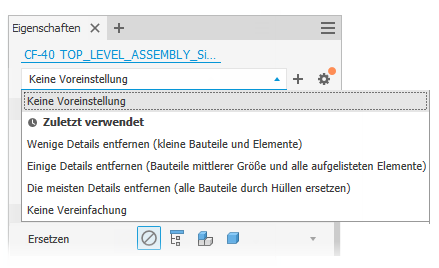

Integrierte Voreinstellungen (vordefiniert für einen bestimmten Zweck) sind im Befehl Vereinfachen enthalten.

Voreinstellungen verwenden die Dokumenteinstellungen für Längeneinheiten. Neue benutzerdefinierte Voreinstellungen, die auf einer integrierten Voreinstellung basieren, verwenden den Einheitenwert, der beim Aufrufen des Befehls Neue Voreinstellung zugewiesen wurde, und verwenden keine Dokumenteinheiten.

Weitere Informationen finden Sie unter So arbeiten Sie mit Voreinstellungen.

Verbesserte Textformatierung

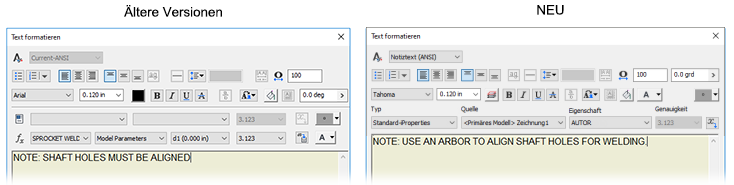

Einige Steuerelemente im Dialogfeld Text formatieren wurden konsolidiert, um den Arbeitsablauf zu verbessern und die Übersichtlichkeit der Benutzeroberfläche zu erhöhen. Es wurden keine Verhaltensweisen geändert.

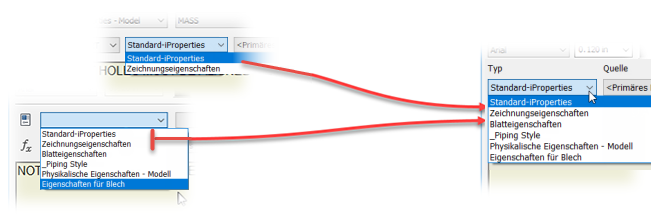

• Eigenschafts*- und *Parameterlisten werden in der Liste Typ zusammengefasst.

• iProperties - Modell und iProperties - Zeichnung werden zu Standard-iProperties kombiniert.

• Benutzerdefinierte iProperties - Modell und Benutzerdefinierte iProperties - Zeichnung werden zu Benutzerdefinierte iProperties kombiniert.

• Parameter - Komponente wird zu Parameter - Modell, was lediglich eine Beschriftungsänderung ist.

• Dropdown-Listen werden beschriftet.

• Steuerelemente, die verschoben werden

  • Textdrehung wird um eine Zeile nach oben verschoben.
  • Textrahmen wird um eine Zeile nach oben verschoben.
  • Textfeld (nur Skizzentext) wird jetzt links vom Steuerelement für die Farbe angezeigt.
  • Symbolliste wird mit anderen Formatierungssteuerelementen nach oben verschoben.

Weitere Informationen finden Sie unter Text formatieren - Referenz.

Weitere Informationen zu Skizzentext finden Sie unter So arbeiten Sie mit Skizzen.

Inventor-Formen

Die in Inventor enthaltenen Werkzeuge für die Formensimulation, -analyse und -materialzuweisung werden in R2022 entfernt. Zusätzlich zur veralteten Materialbibliothek beruhte der Analyseteil des Werkzeugs auf 32-Bit und stellte ein mögliches zukünftiges Sicherheitsrisiko dar.

Folgende Befehle wurden entfernt:

• Material auswählen
• Formteilprozesseinstellungen
• Formteilfüllungsanalyse
• Formprozesseinstellungen
• Formfüllanalyse
• Darstellungseigenschaft festlegen
• Ergebnisse untersuchen
• Job-Manager
• Animation der Ergebnisse
• Überlagerung (Browser-Kontextmenü für Lufteinschlüsse und Bindenähte)

Weitere Informationen finden Sie unter Inventor Mold Analysis und Moldflow Insight und Moldflow Adviser im Vergleich.

Objekt kopieren

Der Befehl Objekt kopieren unterstützt jetzt die Fensterauswahl.

• Vollständiges Fenster: Klicken Sie, und ziehen Sie die Maus diagonal von oben links nach unten rechts, um Objekte auszuwählen, indem Sie sie vollständig in die entstehende Fensterform einschließen.
• Kreuzen-Fenster: Klicken Sie, und ziehen Sie die Maus diagonal von oben rechts nach unten links, um alle Objekte auszuwählen, die von der entstehenden Fensterform geschnitten werden.

Weitere Informationen finden Sie unter Kopieren und Verschieben von Geometrie und So kopieren Sie Objekte zwischen der Bauteil-, Baugruppen- und Konstruktionsumgebung.

Lokalisierte Vorlagen

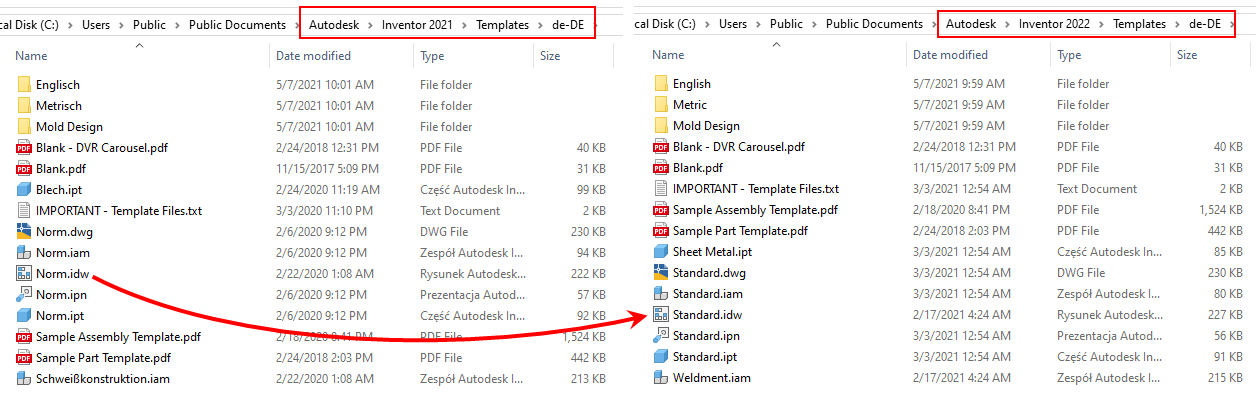

Ab der Version Inventor 2022 haben alle Vorlagen während der Installation den Namen "Standard.xxx". Diese Änderung betrifft die lokalisierten Versionen von Inventor. Um lokalisierte Vorlagen zu verwenden, die mit einer Version vor Inventor 2022 erstellt wurden, sollten Sie die alten Vorlagen als Teil des Migrationsprozesses in neue Namen "Standard.xxx" umbenennen. Ändern Sie beispielsweise "Norm.idw" in "Standard.idw".

Anwendungsoptionen

Eine neue Option ist unter Anwendungsoptionen Registerkarte Anzeige verfügbar. Die Option Referenzdokumente automatisch aktualisieren steuert, ob Farb- und Sichtbarkeitsaktualisierungen in offenen Baugruppendokumenten erfolgen, wenn eine Unterkomponente geändert wird.

Weitere Informationen finden Sie unter Registerkarte Anzeige - Referenz (Anwendungsoptionen).

Neue markieren

Die Benutzeroberfläche und QuickInfos zur Option Neue markieren wurden verbessert, um die Übersichtlichkeit bei Verwendung dieser Option zu erhöhen.

Weitere Informationen finden Sie unter So heben Sie neue und aktualisierte Befehle und Funktionsoptionen für Eigenschaftengruppen hervor.

Schulungsvideos

Das Flash-Videoformat wird nicht mehr unterstützt.

• Alle Flash-Videos werden aus den Lerninhalten entfernt. Die übrigen Videos sind keine Flash-Dateien und können angezeigt werden.
• Videos zu interaktiven Inventor-Lernprogrammen wurden im WEBM-Format erstellt und können angezeigt werden.
