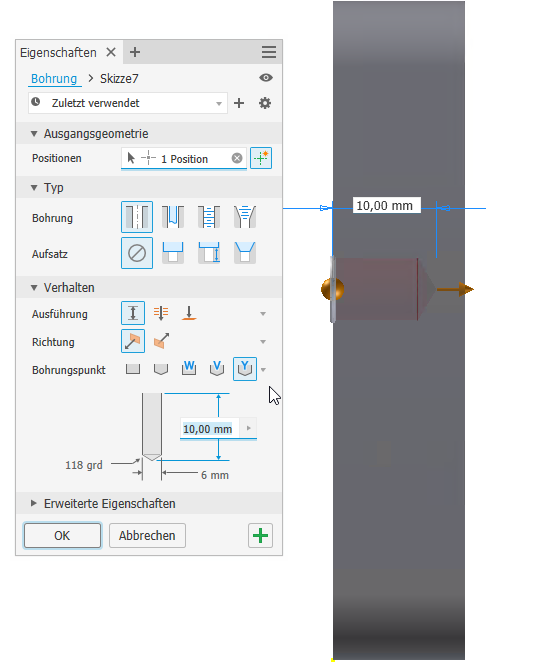

Sie können jetzt für Bauteile und Baugruppen drei neue Bohrpunkttypen (Flach W, Winkel V, Winkel Y) verwenden, wenn Sie Bohrungen erstellen. Der Typ Winkel Y erstellt einen Bohrungspunkt, der in den Bohrungstiefenparameter integriert wird. Der Typ Flach W führt zur Erstellung eines flachen Bohrungspunkts.

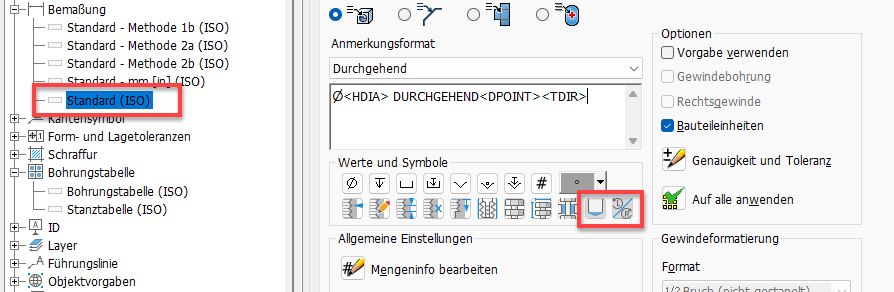

Die Schaltfläche Bohrungspunkt-Typ, über die die -Bezeichnung zu 2D- und 3D-Bohrungsinfo-Anmerkungen hinzugefügt wird, wurde im Dialogfeld Bohrungsinfo hinzugefügt. Durch die Verwendung dieser Bezeichnung wird der aktive Bohrungspunkttyp in die Anmerkung aufgenommen und durch die folgenden Symbole dargestellt:

• Flach = U
• Winkel = " " (für diesen Bohrungspunkttyp wird nichts hinzugefügt)
• Flach W = W
• Winkel V = V

Außerdem wurde die Schaltfläche Gewinderichtung zum Dialogfeld Bohrungsinfo hinzugefügt, sodass die Bezeichnung für die Gewinderichtung hinzugefügt werden kann. Durch Aktivieren des Kontrollkästchens Linksgewinde wird in Anmerkungen für Linksgewinde LH angezeigt.

Die Formatierung wird im Stil-Editor verwaltet.

Weitere Informationen finden Sie unter So erstellen Sie Bohrungen, Bohrungsinfo bearbeiten - Referenz und Stil- und Normen-Editor: Bemaßungsreferenz.
