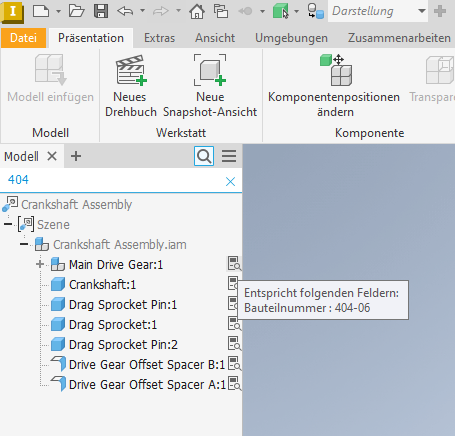

Verbesserungen bei Präsentationen

In dieser Version von Inventor besteht nun die Möglichkeit, abhängige Dokument-iProperties im IPN-Dateityp zu durchsuchen.

Sie können jetzt auch einen gewünschten Modellzustand auswählen. Klicken Sie mit der rechten Maustaste auf die Szene, wählen Sie im Kontextmenü Darstellungen und dann den Modellzustand aus.

Eine Inventor® Ideas-Übermittlung

Verbesserungen bei Modellzuständen

Kein Erfassen der anfänglichen Bemaßungsbearbeitung in der Modellzustandstabelle

Wenn bisher eine Bemaßung während der Erstellung bearbeitet wurde, wurde der ursprüngliche, nicht bearbeitete Wert in der Modellzustandstabelle für alle anderen Modellzustände erfasst. Jetzt behandelt Inventor die anfängliche Wertänderung nicht als Bearbeitung und erfasst sie nicht in der Modellzustandstabelle.

Eine Inventor® Ideas-Übermittlung

Öffnen einer zuletzt verwendeten Datei, in der der verknüpfte Modellzustand fehlt oder umbenannt wurde

Bisher konnte das Öffnen einer Datei aus der Liste der zuletzt verwendeten Dateien mit einem bestimmten aufgeführten Modellzustand dazu führen, dass Inventor einen Datenbankfehler generierte, der das Öffnen der Datei verhinderte. Dies trat auf, wenn der Modellzustand entfernt, umbenannt oder in eine iComponent konvertiert wurde. Jetzt werden Dateien mit diesem Fehler basierend auf den Modellzustand-Öffnungseinstellungen geöffnet, die vorgabemäßig den letzten aktiven Modellzustand öffnen.

Aktualisierte Browser-Symbole

Die folgenden Browser-Symbole wurden aktualisiert, um sie leichter erkennbar und konsistent zu gestalten.

• Darstellungen
• Beziehung
• Fertig stellen
• Ursprung

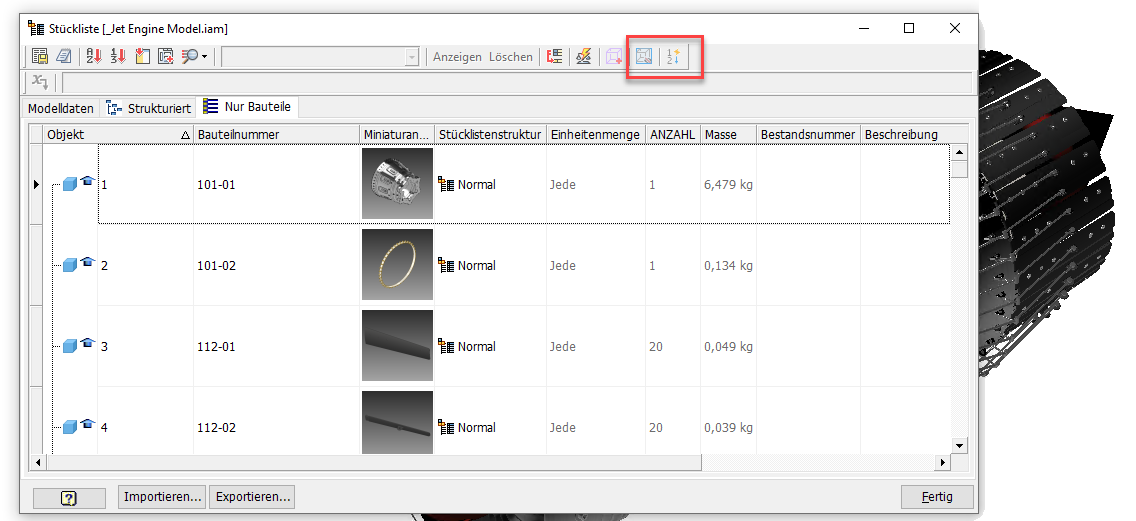

Neuer Schalter für Nullmengen in der Stückliste

Das Dialogfeld Stückliste wurde neu gestaltet. Zwei Optionen zum Anzeigen oder Ausblenden von Elementen mit Nullmenge wurden direkt zum Werkzeugkasten hinzugefügt. Verwenden Sie den neuen Schalter Zeilen mit Nullmenge ausblenden/anzeigen im Werkzeugkasten. Wenn diese Option aktiviert ist, können Sie die Reihenfolge auch fortlaufend neu nummerieren, indem Sie den neuen Schalter Automatisch fortlaufend neu nummerieren nutzen.

Aktiviert bzw. deaktiviert die Möglichkeit zum Anzeigen oder Ausblenden von Elementen mit Nullmenge. Anmerkung: Dies wird durch die Unterdrückung von Komponenten in Modellzuständen beeinflusst.

Aktiviert oder deaktiviert die automatische fortlaufende Neunummerierung von Elementen. Anmerkung: Diese Option ist nur verfügbar, wenn die Option Zeilen mit Nullmenge ausblenden/anzeigen aktiviert ist. Wenn diese Option aktiviert ist, kann jeder Modellzustand eine eigene eindeutige Stücklistennummerierung erhalten.

Weitere Informationen finden Sie unter Stückliste: Referenz.

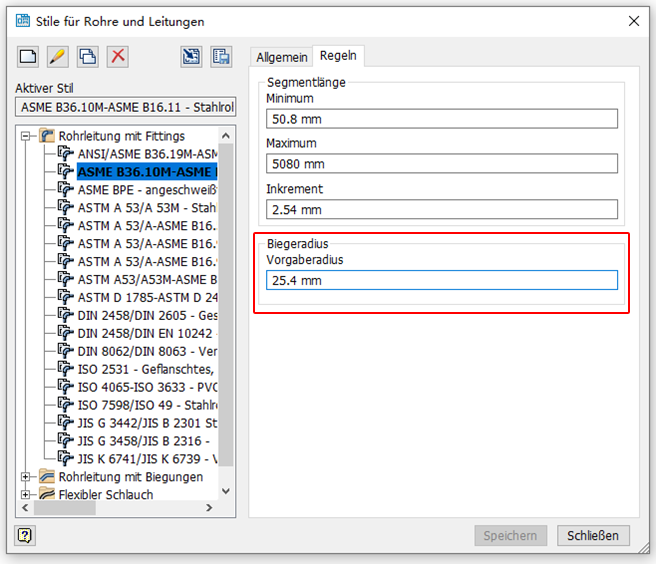

Verbesserungen bei Rohren und Leitungen

Jetzt werden alle vorgabemäßigen Werte für den Biegeradius im exportierten Rohr- und Leitungsstil gespeichert. Der Biegeradius im Rohr- und Leitungsstil kann als XML-Datei exportiert und auch importiert werden.
