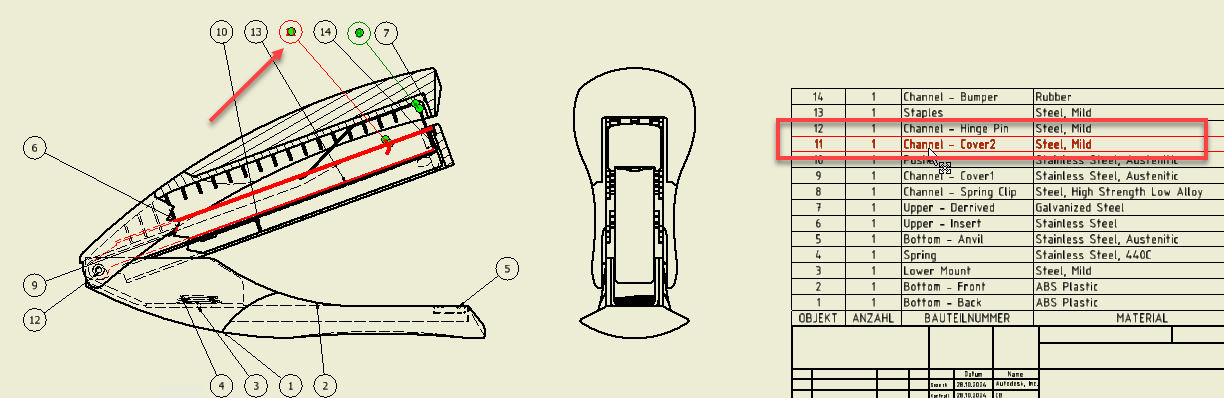

Hervorheben von Positionsnummern in der Bauteilliste

Wenn Sie eine oder mehrere Zeilen in der Bauteilliste auswählen, werden die entsprechenden Positionsnummern hervorgehoben. Die übergreifende Hervorhebung von Positionsnummern hilft Ihnen dabei, die Positionsnummern zu finden, die der ausgewählten Zeile in der Bauteilliste entsprechen. Dies erleichtert die Suche nach Bauteilgeometrie mit Positionsnummern.

Komponentenauswahl für die übergreifende Hervorhebung in Zeilen der Bauteilliste

Ab dieser Version wird bei der Auswahl einer Geometrie die entsprechende Zeile der Bauteilliste hervorgehoben (stellen Sie sicher, dass der Auswahlfilter Bauteilpriorität auswählen aktiv ist). Diese Funktion gilt auch für die Browser-Auswahl.

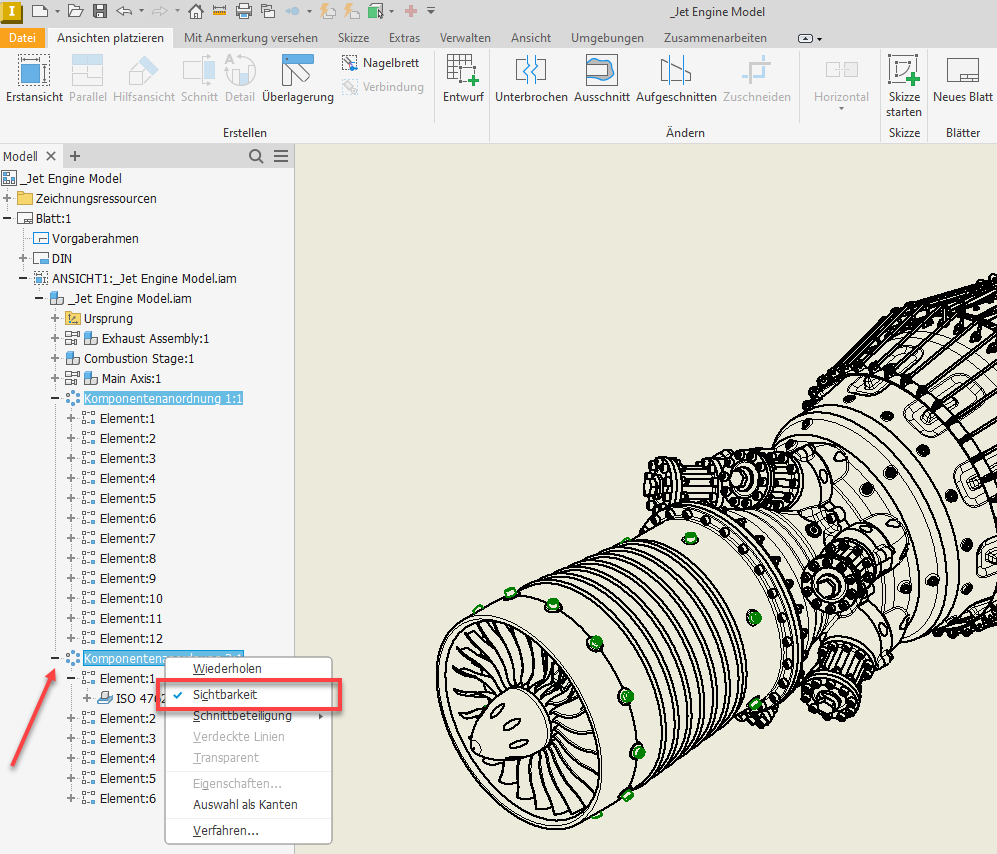

Auswahl der Komponentenanordnung

Es ist nun möglich, die Komponentenanordnung im Zeichnungs-Browser auszuwählen. Wenn Sie eine Komponentenanordnung auswählen, werden (nur) der Browser-Eintrag für die Anordnung und alle Komponenten in den Grafiken hervorgehoben, aus denen die Anordnung (oder die Anordnung von Anordnungen) besteht. Darüber hinaus wurden die Optionen Sichtbarkeit und Kanten auswählen zum Kontextmenü hinzugefügt.

Eine Inventor® Ideas-Übermittlung

Eine Inventor® Ideas-Übermittlung

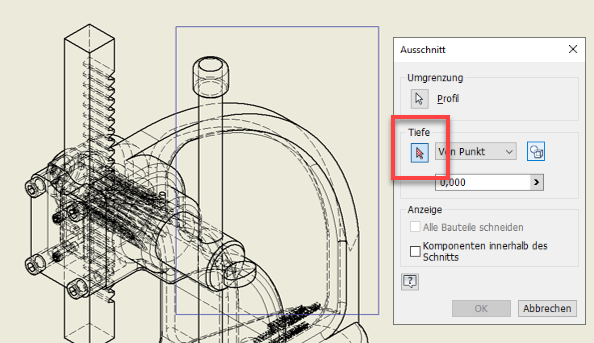

Verdeckte Kanten anzeigen mit Ausschnittauswahl (nur Vorschau)

Das Dialogfeld Ausschnitt wurde überarbeitet, um Arbeitsabläufe besser zu unterstützen. Dadurch ist es benutzerfreundlicher und intuitiver.

Die Änderungen beinhalten:

• Das Steuerelement Verdeckte Kanten wird innerhalb des Bereichs Tiefe verschoben.
• Das Steuerelement Verdeckte Kanten ist nur aktiv, wenn verdeckte Linien in der Ansicht entfernt wurden.

Weitere Informationen finden Sie unter So erstellen Sie einen Ausschnitt.
