Layout und Anordnung der Querschnittobjekte sind konfigurierbar. Sie können z. B. Vorlagen mit verschiedenen Anordnungen von Leitungsabschnitten und Rohren oder mit unterschiedlicher Rohranzahl konfigurieren. Fügen Sie Beschriftungen und Labels hinzu, um die Darstellung des Querschnitts zu verbessern. Querschnittvorlagen werden im Dokument gespeichert.
Eine Querschnittvorlage enthält die folgenden Komponenten:
- Ursprungspunkt
- Labels
- Fangpunkte
- Beschriftungspunkte, Linien und Polylinien (z. B. die Polylinie zur Darstellung der Trasse)
Bei Platzierung in einer Karte werden im Querschnitt die Rohre und Leitungsabschnitte der aktuellen Trasse angezeigt.

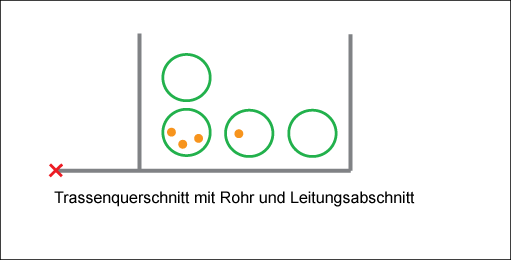

Eine Vorlage für einen Trassenquerschnitt enthält zugeordnete und nicht zugeordnete Fangpunkte für Rohre. Die Fangpunkte befinden sich an den Stellen, an denen Rohre eingefügt und Rohrquerschnitte angezeigt werden.
