Ein Arbeitsablauf dient zur Automatisierung einer Reihe von Arbeitsschritten. Sie können einen vorhandenen Arbeitsablauf ändern oder einen neuen Arbeitsablauf erstellen.
Bearbeiten eines Workflows
- Klicken Sie im Arbeitsbereich Planung und Analyse auf
. Wählen Sie einen Arbeitsablauf aus der Dropdown-Liste aus.
Wenn der gewünschte Arbeitsablauf sich nicht in der Liste befindet, klicken Sie unten in der Liste auf Arbeitsablauf aus Datei öffnen. Nachdem Sie einen Arbeitsablauf geöffnet haben, wählen Sie ihn aus der Liste aus.
- Klicken Sie im Arbeitsbereich Planung und Analyse auf .
- Im Arbeitsablauf-Designer können Sie nach Bedarf schwenken oder zoomen.
- Erweitern Sie erforderlichenfalls den zu bearbeitenden Arbeitsschritt.
Anmerkung: Bei einigen Dienstprogrammaktivitäten (Für jedes, Wenn/Sonst und Während) müssen Sie die Parameter in das Aktivitätenfeld eingeben.
- Um die Parameter für eine Aktivität festzulegen, klicken Sie auf das Aktivitätenfeld, und geben Sie die entsprechenden Parameter ein.
Weitere Informationen zu den verfügbaren Aktivitäten und ihren Parametern finden Sie unter Eingabedialogfelder für Arbeitsablaufaktivitäten. Eine Übungslektion zu Arbeitsabläufen finden Sie unter Lektion 5: Bearbeiten eines vordefinierten Arbeitsablaufs.
- Gehen Sie wie folgt vor, um eine Aktivität an die Ausgabe einer vorangehenden Aktivität im Eingabe-Editor zu binden:

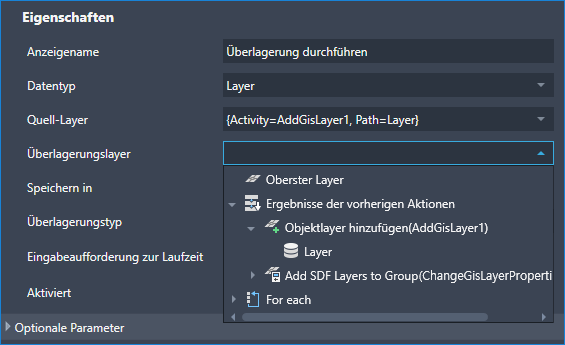

- Klicken Sie im Eingabedialogfeld für die Aktivität auf den Abwärtspfeil neben dem zu bindenden Parameter.
- Klicken Sie unter Ergebnisse der vorherigen Aktionen auf die zu bindende Eigenschaft.
Um einen Layer zu verwenden, der in einer vorherigen Aktivität erstellt wurde, wählen Sie ihn in der Liste unter Ergebnisse der vorherigen Aktionen aus.
Anmerkung: Es gibt eine schnelle Methode, um einen Arbeitsschritt hinzuzufügen und automatisch an den vorangehenden Arbeitsschritt zu binden. Klicken Sie mit der rechten Maustaste auf einen Arbeitsschritt, und wählen Sie den Arbeitsschritt, der hinzugefügt werden soll. Beispiel: Klicken Sie mit der rechten Maustaste auf eine Überlagerungsaktivität, und wählen Sie Objektlayer hinzufügen, um einen neuen Darstellungsverwaltungs-Layer zu erstellen, in dem die Ausgabe des Überlagerungsvorgangs gespeichert wird. - Führen Sie einen der folgenden Schritte durch (optional):
- Um eine andere Aktivität hinzuzufügen, ziehen Sie sie aus der Gruppe Aktivitäten an die gewünschte Position im Arbeitsablauf-Diagramm, oder klicken Sie mit der rechten Maustaste auf die Aktivität, die der neuen vorangeht.
Wenn Sie mit der rechten Maustaste klicken, wird eine Liste mit Aktivitäten angezeigt, die logischerweise der aktuellen Aktivität folgen würden. Wenn Sie eine Aktivität auf diese Weise hinzuzufügen, können Sie sie automatisch an die Aktivität binden, auf die Sie mit der rechten Maustaste geklickt haben. Beispiel: Klicken Sie mit der rechten Maustaste auf eine Überlagerungsaktivität, und wählen Sie Objektlayer hinzufügen, um einen neuen Darstellungsverwaltungs-Layer zu erstellen, in dem die Ausgabe des Überlagerungsvorgangs gespeichert wird.
- Um eine Aktivität zu löschen, wählen Sie sie aus, und drücken Sie die ENTF-Taste auf der Tastatur.
- Um die Eingabeaufforderung zur Laufzeit für eine Aktivität zu aktivieren oder zu deaktivieren, aktivieren bzw. deaktivieren Sie in der Gruppe Parameter das Kontrollkästchen Eingabeaufforderung zur Laufzeit.
Wenn die Eingabeaufforderung zur Laufzeit aktiviert ist, muss der Benutzer, der den Arbeitsablauf ausführt, den Wert für diesen Arbeitsschritt eingeben. Beispiel: Der Benutzer, der den Arbeitsablauf ausführt, muss für die Aktivität Mit Datenspeicher verbinden die erforderlichen Informationen für die Datenspeicherverbindung angeben.
- Um die Aktivität zu aktivieren oder zu deaktivieren, aktivieren bzw. deaktivieren Sie in der Gruppe Parameter das Kontrollkästchen Aktiviert.
Deaktivieren Sie eine Aktivität vorübergehend zur Lösung von Problemen mit einem Arbeitsablauf. Wenn Sie nicht sicher sind, welche Aktivität die Problemursache ist, deaktivieren Sie die Aktivitäten nacheinander beim Ausführen des Arbeitsablaufs. Damit können Sie das Problem eingrenzen.
- Mit
machen Sie Änderungen während dieser Bearbeitungssitzung rückgängig oder stellen sie wieder her.
- Um eine andere Aktivität hinzuzufügen, ziehen Sie sie aus der Gruppe Aktivitäten an die gewünschte Position im Arbeitsablauf-Diagramm, oder klicken Sie mit der rechten Maustaste auf die Aktivität, die der neuen vorangeht.
- Durch Klicken auf
oben im Fenster Arbeitsablauf-Designer können Sie Änderungen am Arbeitsablauf speichern.
Um die Änderungen als neuen Arbeitsablauf zu speichern, klicken Sie stattdessen auf
.
Im AutoCAD Map 3D 2025-Toolset-Format (XAML) gespeicherte Arbeitsabläufe können nicht in AutoCAD Map 3D 2024 geöffnet werden. Wenn Sie eine Arbeitsablaufdatei (XOML) in einer früheren Version gespeichert haben und diese im AutoCAD Map 3D 2025-Toolset ausführen möchten, müssen Sie sie zuerst öffnen und als Map 3D 2025-Arbeitsablaufdatei (XAML) speichern.
- Wechseln Sie in AutoCAD Map 3D zu , und öffnen Sie die Arbeitsablaufdatei. Klicken Sie auf
, um den Arbeitsablauf auszuführen und die Aktivitäten zu validieren.
Suchen Sie im Protokollfenster nach der Zeile für die Aktivität, die fehlgeschlagen ist. In der Beschreibungsspalte wird der Fehler erläutert.
- Zum Drucken des Arbeitsablaufs klicken Sie auf
.
Erstellen eines Arbeitsablaufs
- Klicken Sie im Arbeitsbereich Planung und Analyse auf .
- Um einen Arbeitsablauf mit mehreren Datenverbindungen zu erstellen, fügen Sie einen parallelen Arbeitsschritt hinzu.
- Klicken Sie im Arbeitsablauf-Designer auf der rechten Seite des Fensters auf die Gruppenüberschrift System.
- Ziehen Sie die parallele Aktivität in den Diagrammbereich im Arbeitsablauf-Designer (Aktivitäten hierher ziehen und ablegen).
Verwenden Sie eine separate Reihenfolge-Aktivität für jede Verbindung. Vorgabegemäß weist eine parallele Aktivität zwei Reihenfolge-Aktivitäten auf. Falls Sie mehr benötigen, ziehen Sie diese in den parallelen Arbeitsschritt.
- Ziehen Sie für jede Verbindung eine Mit Datenspeicher verbinden-Aktivität in eine Reihenfolge-Aktivität.
- Zum Erstellen eines Layers für diese Verbindungen verwenden Sie eine Objektlayer hinzufügen-Aktivität. Ziehen Sie diese Aktivität knapp unterhalb jeder Mit Datenspeicher verbinden-Aktivität (innerhalb der Reihenfolge-Aktivität für diese Verbindung).
- Gehen Sie wie folgt vor, um einen Arbeitsablauf zu erstellen, der einen einzelnen Datenspeicher verwendet:
- Ziehen Sie die Aktivität Mit Datenspeicher verbinden in den Diagrammbereich im Arbeitsablauf-Designer (Aktivitäten hierher ziehen und ablegen).
- Erstellen Sie einen Layer für die Verbindung, indem Sie eine Layer erstellen-Aktivität unmittelbar darunter ablegen (optional).
- Falls gewünscht, fügen Sie weitere Arbeitsschritte hinzu.
Weitere Informationen zu den verfügbaren Aktivitäten und ihren Parametern finden Sie unter Eingabedialogfelder für Arbeitsablaufaktivitäten. Eine Übungslektion zu Arbeitsabläufen finden Sie unter Lektion 5: Bearbeiten eines vordefinierten Arbeitsablaufs.
Anmerkung: Bei einigen Dienstprogrammaktivitäten (Für jedes, Wenn/Sonst und Während) müssen Sie die Parameter in das Aktivitätenfeld eingeben. - Durch Klicken auf oben im Fenster Arbeitsablauf-Designer können Sie Änderungen am Arbeitsablauf speichern.
Um die Änderungen als neuen Arbeitsablauf zu speichern, klicken Sie stattdessen auf
.
Im AutoCAD Map 3D 2025-Toolset-Format (XAML) gespeicherte Arbeitsabläufe können nicht in AutoCAD Map 3D 2024 geöffnet werden. Wenn Sie eine Arbeitsablaufdatei (XOML) in einer früheren Version gespeichert haben und diese im AutoCAD Map 3D 2025-Toolset ausführen möchten, müssen Sie sie zuerst öffnen und als Map 3D 2025-Arbeitsablaufdatei (XAML) speichern.
- Wechseln Sie in AutoCAD Map 3D zu , und öffnen Sie die Arbeitsablaufdatei. Klicken Sie auf , um den Arbeitsablauf auszuführen und die Aktivitäten zu validieren.
Suchen Sie im Protokollfenster nach der Zeile für die Aktivität, die fehlgeschlagen ist. In der Beschreibungsspalte wird der Fehler erläutert.
- Zum Drucken des Arbeitsablaufs klicken Sie auf .
