Lernprogramm A1: Animieren der Ergebnisse

  1. Sie können das Durchstanzen des Blechs animieren, das der Form des Stanzwerkzeugs und der Matrize folgt.

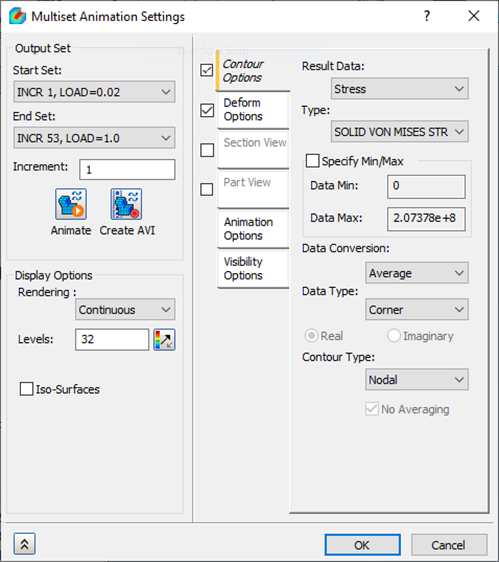

  2. Klicken Sie mit der rechten Maustaste auf Ergebnisse und wählen Sie Multiset-Animationseinstellungen. Ändern Sie den Endsatz auf den letzten Schritt. Wählen Sie FESTKÖRPER VON MISES-SPANNUNG und ändern Sie unter Animationsoptionen die Verzögerung in 100. Stellen Sie sicher, dass die Verformungsoptionen und Konturoptionen gewählt sind und die Deformationsskala auf Tatsächlich gesetzt ist.
  3. Klicken Sie auf die Schaltfläche Animieren. Dadurch wird die Animation geladen.
  4. Klicken Sie auf die Schaltfläche Alle ausblenden im Abschnitt Sichtbarkeitsoptionen.
  5. Es ist möglicherweise erforderlich, in eine lokalisiertere Ansicht hineinzuzoomen, um den Kontakt der Körper zu sehen.
  6. Klicken Sie zum Speichern der Animation als AVI-Datei auf die Schaltfläche AVI erstellen. Geben Sie der Datei den Namen PunchDieAnimation und klicken Sie auf Speichern.
  7. Klicken Sie auf OK, um die Animationseinstellungen zu verlassen.

Damit ist die Metallformungssimulation mit nichtlinearem Material und Kontakt abgeschlossen.

Die behandelten Hauptthemen waren:

Übergeordnetes Thema: Lernprogramm A1: Metallformungssimulation mit nichtlinearem Material und Kontakt
