Lernprogramm A4: Eigenschaften und Netz definieren

Definieren von Materialeigenschaften

Erstellen Sie ein zweidimensionales orthotropes Verbundmaterial.

1. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Materialien > Neu.
2. Ändern Sie den Namen in Karbon/Epoxid-Verbundwerkstoff.
3. Setzen Sie den Typ auf Orthotrop 2D.

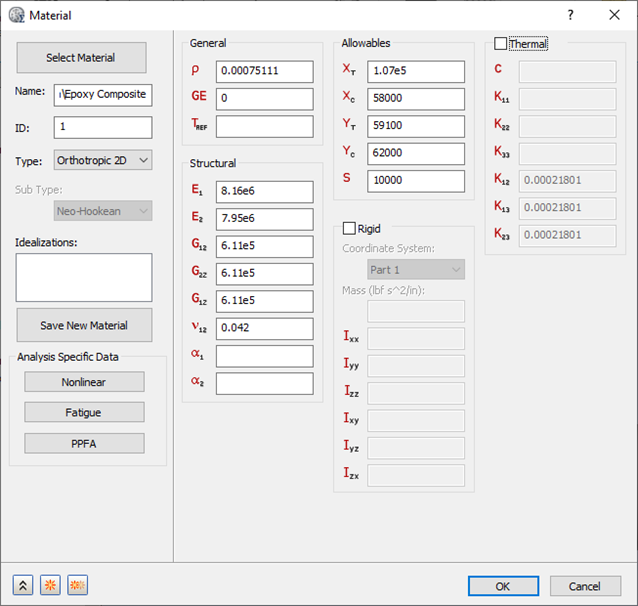

4. Legen Sie die Werte für die Materialeigenschaften in den Abschnitten Allgemein, Strukturell und Berechtigungen wie in der folgenden Abbildung gezeigt fest.



5. Klicken Sie auf OK, um das Material zu erstellen.

Definieren von Elementeigenschaften

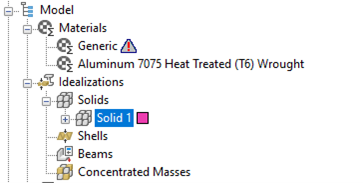

1. Überprüfen Sie in der Modellstruktur unter Idealisierungen, ob unter den Standardkategorien Definitionen wie Volumenkörper und Schalen vorhanden sind. Der unten gezeigte Volumenkörper 1 ist ein Beispiel für eine vorhandene Definition:


   Wenn Definitionen vorhanden sind, klicken Sie mit der rechten Maustaste auf Idealisierungen > Alle löschen. So wird sichergestellt, dass unerwünschte Materialien weder in der Bauteilvernetzung vorkommen noch an der Analyse beteiligt sind.

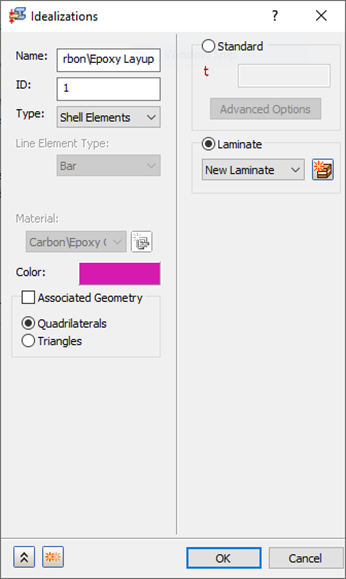

2. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Idealisierungen > Neu.
3. Ändern Sie den Namen in Karbon/Epoxid-Layup.
4. Wählen Sie Schalenelemente im Dropdown-Menü Typ aus.
5. Stellen Sie sicher, dass Material auf Karbon/Epoxid-Verbundwerkstoff gesetzt ist.
6. Wählen Sie die Option Schichten.



7. Klicken Sie auf die Schaltfläche Neue Schichten .

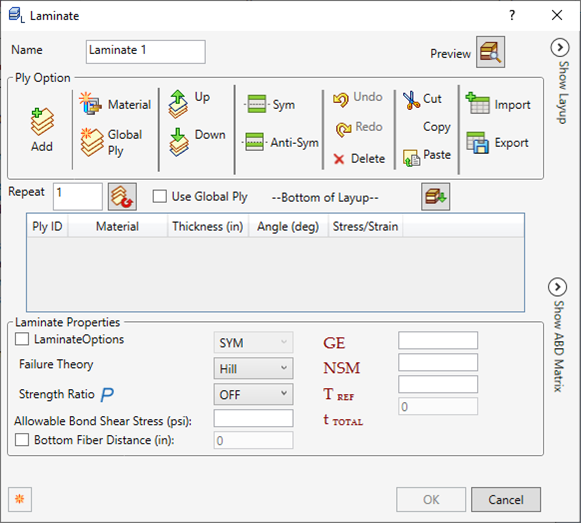

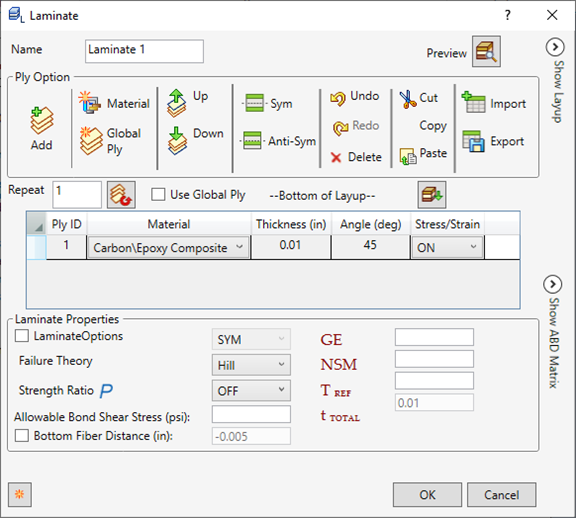

8. Wählen Sie im Dialogfeld Schichten Hill aus dem Dropdown-Menü Fehlertheorie, sodass Sie Informationen zu Fehlerkriterien sehen können, wenn die Analyse abgeschlossen ist.
9. Klicken Sie auf Hinzufügen, um eine neue Lage zu erstellen.
10. Wählen Sie Karbon/Epoxid-Verbundwerkstoff unter Material aus, indem Sie in die erste Zelle unter Material klicken. Setzen Sie die Dicke auf 0.01 (doppelklicken Sie auf die Vorgabedicke, um die Zelle zu bearbeiten). Setzen Sie den Winkel auf den Wert 45. Lassen Sie die Ausgabe Spannung/Dehnung auf EIN.

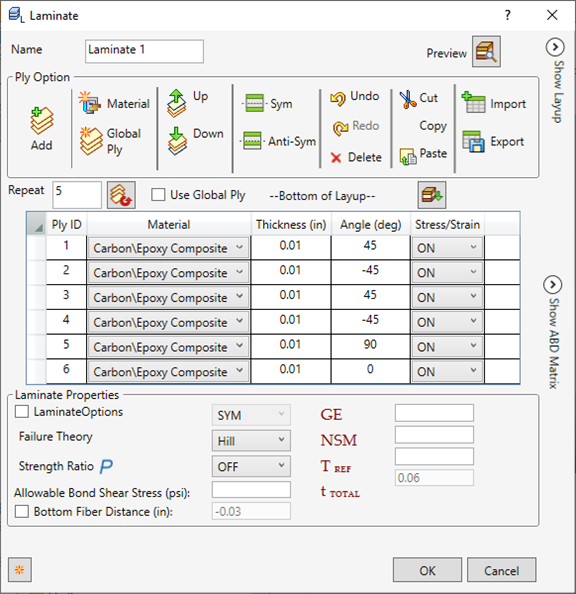

11. Erstellen Sie fünf zusätzliche Lagen. Wählen Sie die Zeile für Lage 1. Geben Sie direkt oberhalb der Tabelle 5 in das Feld neben der Schaltfläche Wiederholen ein und klicken Sie dann auf Wiederholen .

12. Ändern Sie den Winkel, sodass sie von Lage 1 bis Lage 6 die Werte 45, -45, 45, -45, 90 und 0 haben.

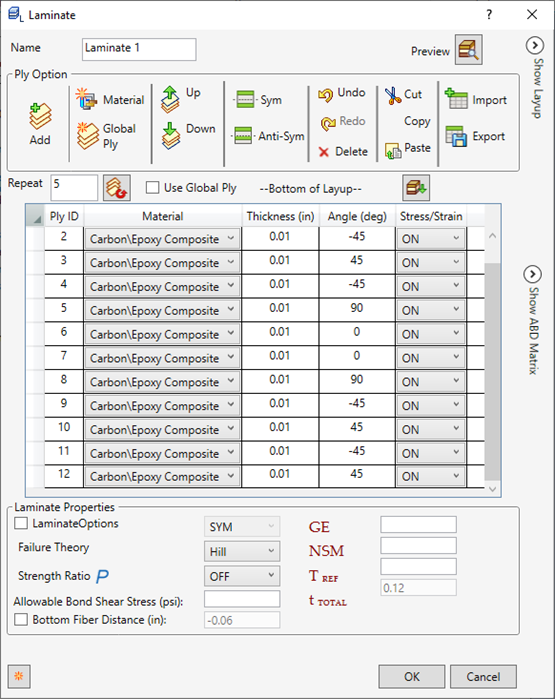

13. Wählen Sie alle Lagen und klicken Sie auf die Schaltfläche Symmetrisch .

14. Sie haben nun einen Schichtstoff mit 12 Lagen. Klicken Sie auf OK, um die Schichtendefinition abzuschließen.

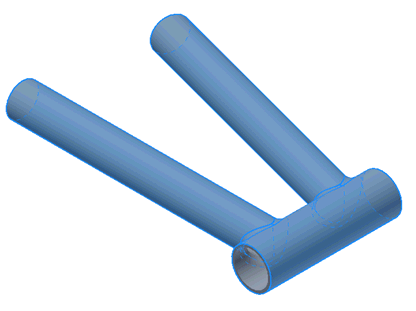

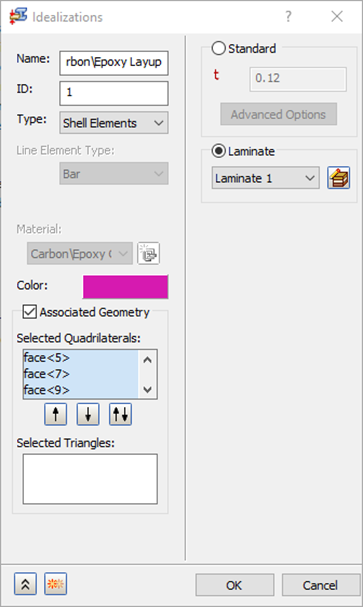

15. Aktivieren Sie im Dialogfeld Idealisierungen Verknüpfte Geometrie und wählen Sie die äußeren Flächen des Bauteils für Vierecke aus.





16. Klicken Sie auf OK, um die physikalische Eigenschaft für den Verbundwerkstoff zu erstellen.

Definieren des Netzes

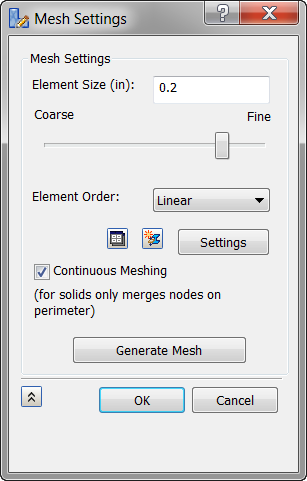

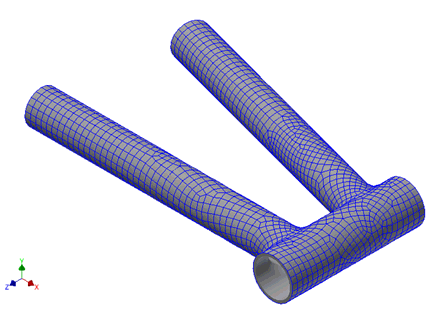

1. Klicken Sie mit der rechten Maustaste auf Netzmodell und wählen Sie Bearbeiten.
2. Geben Sie 0.2 als Elementgröße ein.
3. Wählen Sie Elementreihenfolge als Linear.



4. Klicken Sie auf OK, um die Geometrie zu vernetzen.
