Lernprogramm A4: Analyse ausführen und Ergebnisse nachverarbeiten

  1. Speichern des Modells
  2. Klicken Sie mit der rechten Maustaste auf Analyse 1 und wählen Sie Lösen in Nastran.
  3. Wenn die Analyse abgeschlossen ist, schließen Sie das Fenster Autodesk Nastran-Ausgabe, um etwas Platz auf der Benutzeroberfläche zu gewinnen.

Nachverarbeitung der Ergebnisse

Ihnen werden nun verschiedene Verbundwerkstoffergebnisse angezeigt.

  1. Klicken Sie unter Ergebnisse mit der rechten Maustaste auf von Mises und wählen Sie Bearbeiten.

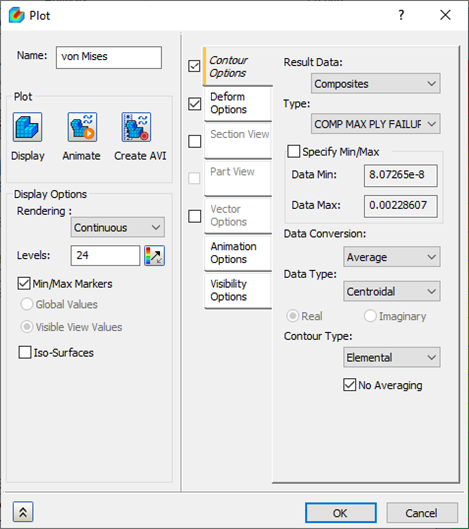

  2. Wählen Sie auf der Registerkarte Konturoptionen für Ergebnisdaten Zusammengesetzte Elemente und dann unter Typ COMP MAX PLY FAILURE INDEX. Stellen Sie sicher, dass Verformungsoptionen und Konturoptionen ausgewählt sind.
  3. Ändern Sie Datentyp in Centroidal, Konturtyp in Elementbezogen und aktivieren Sie das Kontrollkästchen Kein Durchschnitt.
  4. Deaktivieren Sie unter Anzeigeoptionen Min/Max Markierungen.
  5. Klicken Sie auf Anzeige.
  6. Klicken Sie auf OK.

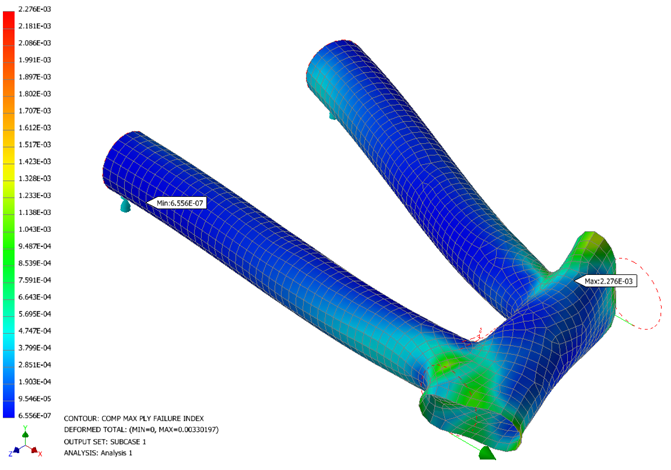

    Dieser Ergebnisausgabevektor zeigt den maximal auftretenden Fehlerindex (Berechnung mit der Versagenstheorie für Verbundwerkstoffe nach Hill) für jedes Element. Wenn der Versagensindex 1.0 übersteigt, wird das Versagen der ersten Lage prognostiziert, d. h. mindestens eine Lage hat versagt. Wenn der Versagensindex kleiner als 1.0 ist, wird kein Versagen prognostiziert.

  7. Klicken Sie mit der rechten Maustaste auf Verschiebung und wählen Sie Bearbeiten.

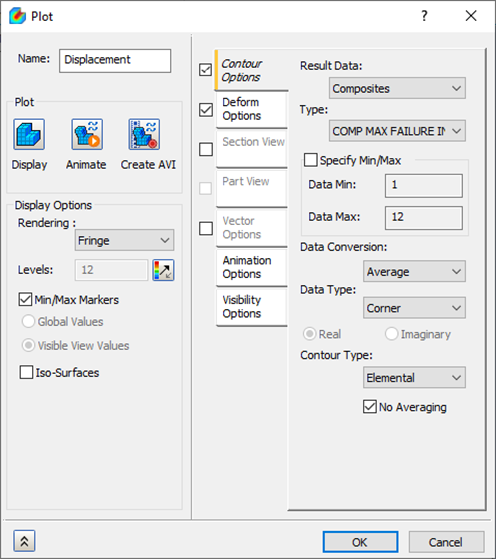

  8. Ändern Sie die Ergebnisdaten in Zusammengesetzte Elemente und Typ in COMP MAX FAILURE INDEX PLY.
  9. Ändern Sie unter Anzeigeoptionen Rendern Rendern in Fringe, stellen Sie sicher, dass Ebenen auf 12 gesetzt ist, und deaktivieren Sie Min/Max Markierungen.
  10. Klicken Sie auf Anzeige.
  11. Klicken Sie auf OK.

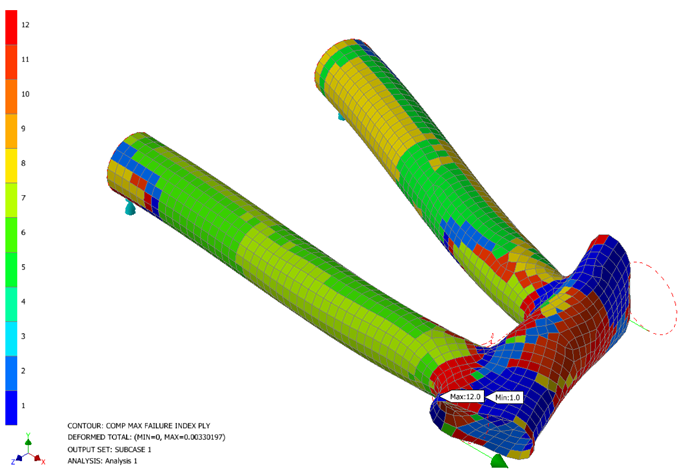

    COMP MAX FAILURE INDEX PLY gibt an, welche Lage am kritischsten ist und den höchsten Versagensindex aufweist.

  12. Klicken Sie mit der rechten Maustaste auf Verschiebung und wählen Sie Bearbeiten.
  13. Ändern Sie Typ in COMP PLY 1 NORMAL-1 SPANNUNG.
  14. Stellen Sie unter Anzeigeoptionen Rendern sicher, dass Ebenen auf 24 und Rendern auf Durchgehend gesetzt ist.
  15. Klicken Sie auf Anzeige.
  16. Klicken Sie auf OK.

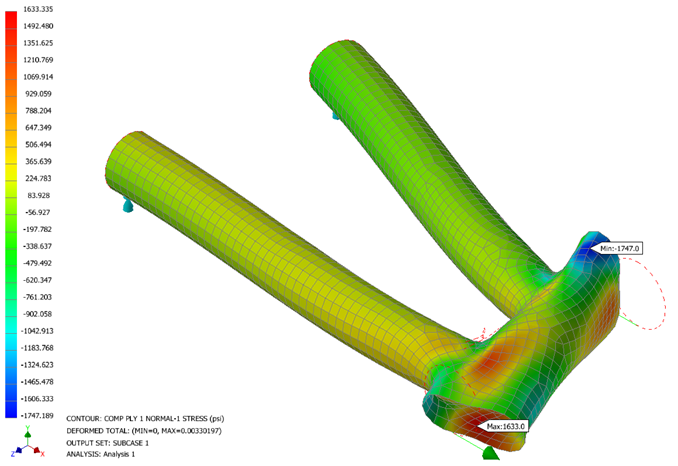

    VERBUNDLAGE 1 NORMAL-1 SPANNUNG ist die Spannung entlang der Faserrichtung für Lage 1. VERBUNDLAGE 1 NORMAL-2 SPANNUNG ist die Spannung quer zur Faserrichtung für Lage 1.

Damit ist Verwendung von Verbundwerkstoffen in einem Fahrradrahmenquerschnitt abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:
