Lernprogramm A2: Analyse ausführen und Ergebnisse nachverarbeiten

  1. Speichern des Modells
  2. Klicken Sie mit der rechten Maustaste auf Analyse 1 und wählen Sie Lösen in Nastran.
  3. Wenn das Dialogfeld „Nastran-Lösung abgeschlossen“ angezeigt wird, klicken Sie auf OK, um die Ergebnisse in Autodesk Inventor Nastran zu laden.

Nachverarbeitung der Ergebnisse

  1. Klicken Sie mit der rechten Maustaste auf Ergebnisse und wählen Sie Bearbeiten.

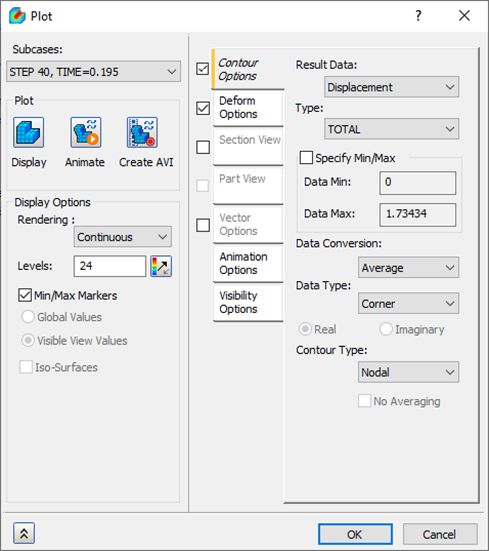

  2. Wählen Sie SCHRITT 40, Zeit=0.195 in der Liste Subcases und stellen Sie sicher, dass die Kontrollkästchen Verformungsoptionen und Konturoptionen aktiviert sind.
  3. Wählen Sie auf der Registerkarte Konturoptionen für Ergebnisdaten Verschiebung und für Typ GESAMT. Stellen Sie sicher, dass Min/Max Markierungen unter Anzeigeoptionen aktiviert ist. Klicken Sie auf Anzeige unter Darstellung und klicken Sie dann auf OK, um die Ergebnisse anzuzeigen.

    Es kann notwendig sein, die Vorgabe-Einstellungen, Anzeigeoptionen zu bearbeiten, damit Max/Min Daten für Umriss angezeigt werden.

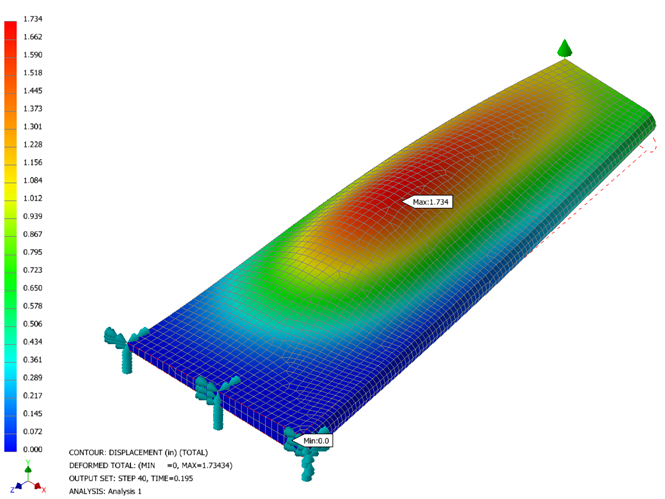

  4. Die Ergebnisse sollten aussehen wie in der folgenden Abbildung dargestellt.

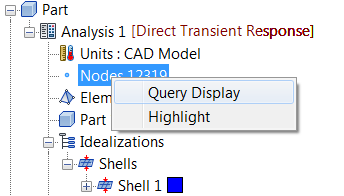

  5. Klicken Sie mit der rechten Maustaste in der Nähe der Oberseite der Bauteilstruktur auf Knoten > Abfrage anzeigen. Damit können Sie die Informationen für einzelne Knoten anzeigen, indem Sie den Mauszeiger darüber bewegen.

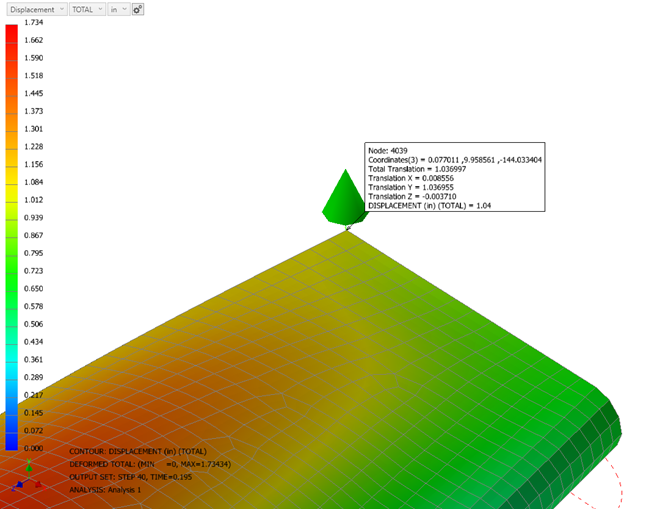

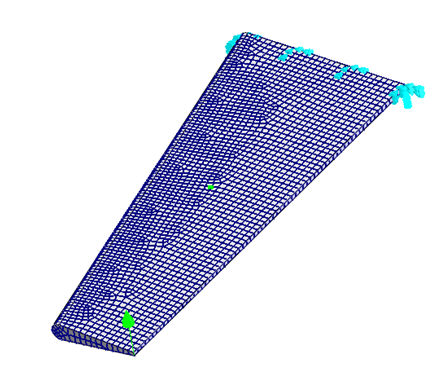

  6. Bewegen Sie den Mauszeiger, sodass der Knoten mit der Belastung hervorgehoben wird. Sie müssen möglicherweise die Ansicht der Tragfläche vergrößern. Notieren Sie sich die Knoten-ID; sie wird später verwendet, um eine XY-Darstellung der Verschiebung für den betreffenden Knoten zu erstellen.

    Die Knoten-ID unterscheidet sich möglicherweise von der ID in diesem Lernprogramm.

  7. Klicken Sie zum Deaktivieren der Anzeige der Abfrage mit der rechten Maustaste erneut auf Knoten > Abfrage anzeigen.
  8. Klicken Sie mit der rechten Maustaste auf Ergebnisse und wählen Sie Bearbeiten.

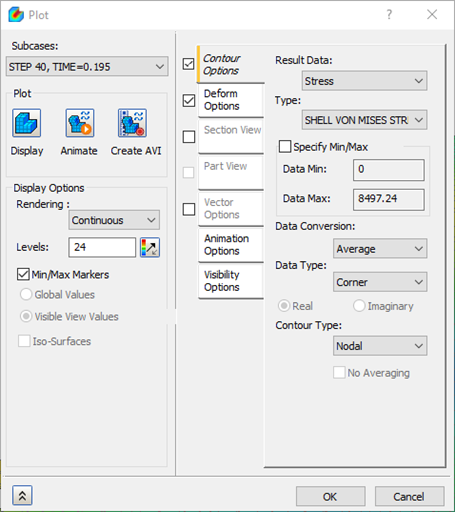

  9. Wählen Sie auf der Registerkarte Konturoptionen für Ergebnisdaten Spannung und dann unter Typ SCHALE MAX. VON MISES-SPANNUNG UNTEN/OBEN. Klicken Sie auf Anzeige und dann auf OK, um die Ergebnisse anzuzeigen.

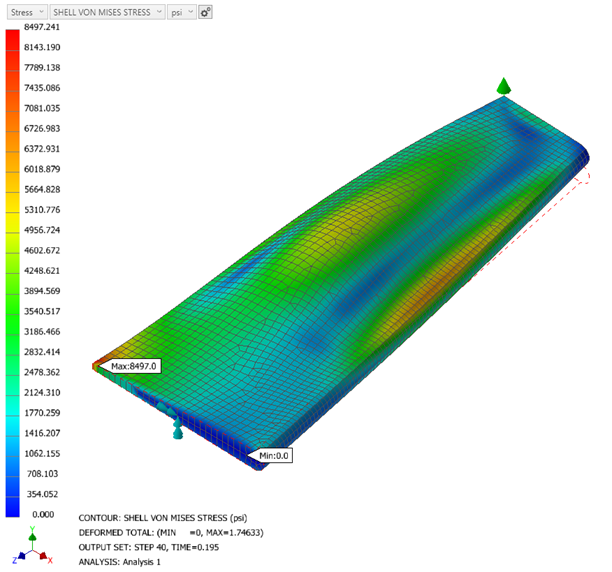

  10. Die Ergebnisse sollten aussehen wie in der folgenden Abbildung dargestellt.

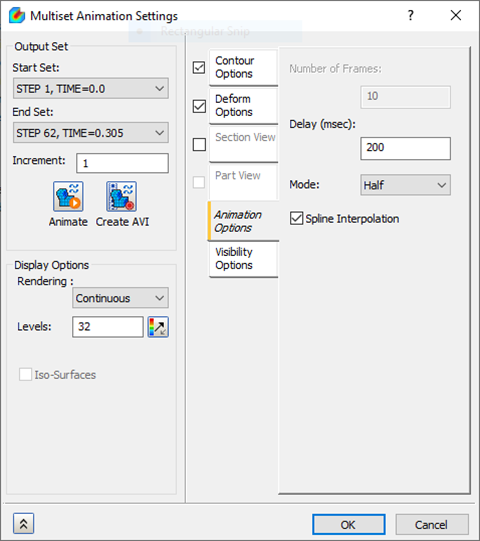

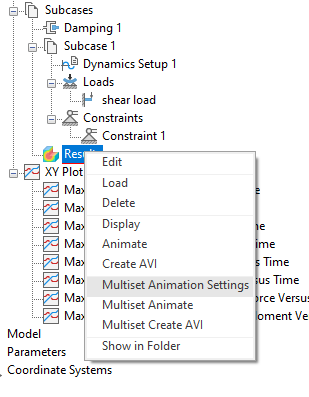

  11. Klicken Sie mit der rechten Maustaste auf Ergebnisse und wählen Sie Multiset-Animationseinstellungen.
  12. Ändern Sie den Endsatz auf SCHRITT 62, ZEIT=0.305. Aktivieren Sie nur das Kontrollkästchen Verformungsoptionen und deaktivieren Sie alle anderen Optionen.
  13. Klicken Sie auf die Registerkarte Animation – Optionen und ändern Sie die Einstellung Modus in Halb.
  14. Klicken Sie auf die Schaltfläche Animieren. Dadurch wird die Animation geladen und die Verformung der Tragfläche angezeigt. Klicken Sie auf OK, um das Dialogfeld zu schließen, um eine bessere Ansicht der Animation zu erhalten.
  15. Um die Animation anzuhalten, klicken Sie mit der rechten Maustaste auf Ergebnisse > Multiset animieren.

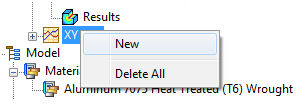

  16. Klicken Sie mit der rechten Maustaste auf XY-Darstellung und wählen Sie Neu.

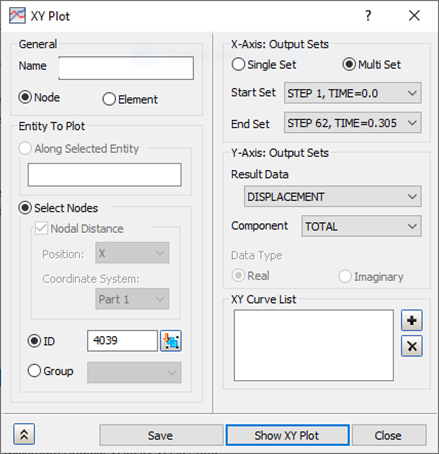

  17. Stellen Sie für das darzustellende Objekt sicher, dass Knoten ausgewählt ist, und geben Sie unter ID die Knoten-ID ein, die Sie zuvor herausgefunden haben.
  18. Stellen Sie für die Ausgabesätze sicher, dass SCHRITT 1, ZEIT=0.0 für den Startsatz und SCHRITT 62, ZEIT=0.305 für den Endsatz ausgewählt ist.
  19. Stellen Sie für Y-Achse: Ausgabesätze sicher, dass Ergebnisdaten auf VERSCHIEBUNG und Komponente auf GESAMT gesetzt ist.
  20. Klicken Sie auf die Schaltfläche XY-Darst. anz.. Die Darstellung wird im Dialogfeld XY-Darstellung angezeigt.
  21. Klicken Sie auf OK im Dialogfeld XY-Darstellung, um die Anzeige der Darstellung zu schließen.
  22. Klicken Sie nun in das Eingabefeld ID und auf einen Knoten im Mittelfeld der Tragfläche. Nun sollte eine neue ID angezeigt werden, gefolgt von einer kleinen Markierung auf dem Modell, die den ausgewählten Knoten angibt.
  23. Ändern Sie die Komponente von GESAMT in TY.

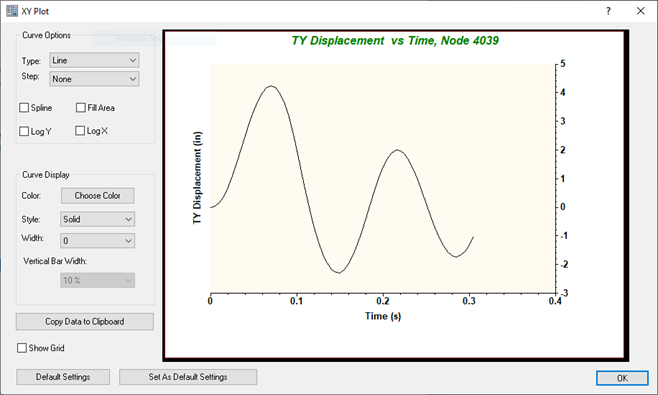

  24. Klicken Sie auf XY-Darst. anz., um die Verschiebungsdarstellung für den ausgewählten Knoten anzuzeigen.

    Andere Knotenmengen können angezeigt werden, wie z. B. Beschleunigung, Geschwindigkeit und Kräfte.

Damit ist Direkte transiente Antwortspektren eines Flügels abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:
