Lernprogramm A7: Einrichten von Modell und Analysetyp

1. Starten Sie Autodesk Inventor Nastran.
2. Wechseln Sie über Öffnen zum Ordner C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2025\Tutorial\en-us\Inventor 2025 und öffnen Sie Chain_Explicit Dynamics.iam oder laden Sie die Bauteile aus dem Ordner Tutorial A7 Assembly auf der Download-Seite herunter.
3. Klicken Sie in Inventor Nastran auf Datei, Speichern unter und speichern Sie das Bauteil unter einem anderen Namen. Auf diese Weise können Sie das ursprüngliche Bauteil wiederverwenden.
4. Klicken Sie auf Umgebungen > Autodesk Inventor Nastran.

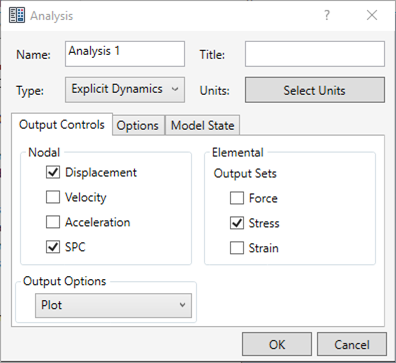

5. Klicken Sie mit der rechten Maustaste auf Analyse 1 > Bearbeiten und stellen Sie im Dialogfeld Analyse den Typ auf Explizit dynamisch ein.


   Stellen Sie sicher, dass die Kontrollkästchen Verschiebung und SPC aktiviert sind.

6. Klicken Sie ebenfalls in diesem Dialogfeld auf Einheiten auswählen und stellen Sie sicher, dass das Einheitensystem entweder CAD-Modell oder Englisch ist, wobei Zoll, Pound-Force und Sekunden verwendet werden.
