In den folgenden Schritten erstellen Sie eine Last von 100 lb, die sich über einen Zeitraum linear erhöht. Diese Last wird auf die innere Vorderfläche des ersten Kettenglieds angewendet.
- Klicken Sie in der Teilestruktur unter Subcase 1 mit der rechten Maustaste auf .

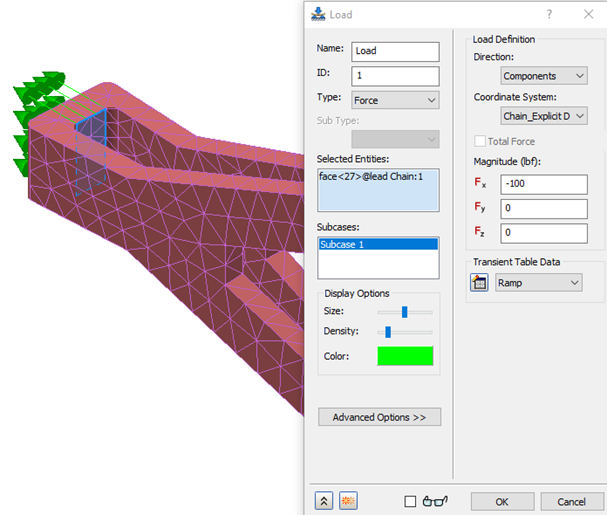

- Ändern Sie den Namen in Last und wählen Sie dann die Innenfläche an der Vorderseite des ersten Kettenglieds aus.
- Geben Sie unter Größe den Wert -100 in das Feld Fx ein und stellen Sie sicher, dass die Option Subcase 1 unter Subcases ausgewählt ist.
- Klicken Sie unter Transiente Tabellendaten auf die Schaltfläche
.

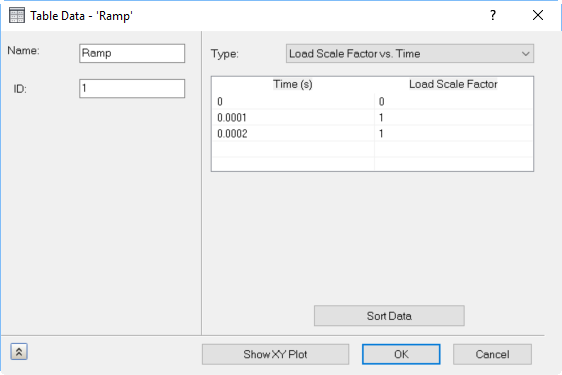

- Ändern Sie den Namen der Tabelle in Rampe und wählen Sie als Typ Last-Maßstab im Vergleich zur Zeit .
- Geben Sie die Zahlenwerte ein, wie hier dargestellt. Die einfachste Möglichkeit hierfür besteht darin, in die linke obere Zelle zu doppelklicken, den ersten Wert einzugeben und dann mit der Tabulatortaste in die nächsten Zelle zu wechseln.

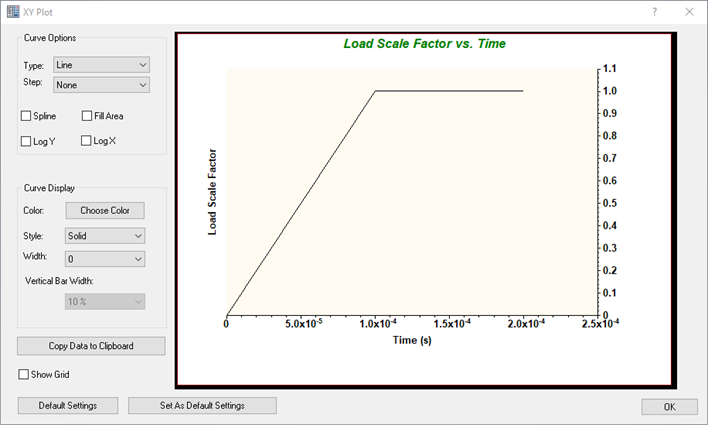

- Klicken Sie auf XY-Darstellung anzeigen. Nun sollte der unten dargestellte Plot angezeigt werden.
- Klicken Sie auf "OK", um die Dialogfelder "Tabellendaten" und "Lasten" zu schließen und die Last zu definieren.
