- Speichern des Modells
- Klicken Sie mit der rechten Maustaste auf Halterungsanalyse und wählen Sie Lösen in Nastran.
- Wenn das Dialogfeld „Nastran-Lösung abgeschlossen“ angezeigt wird, klicken Sie auf OK, um die Ergebnisse in Autodesk Inventor Nastran zu laden.
Nachverarbeitung der Ergebnisse
- Klicken Sie mit der rechten Maustaste auf XY-Darstellung und wählen Sie Neu.

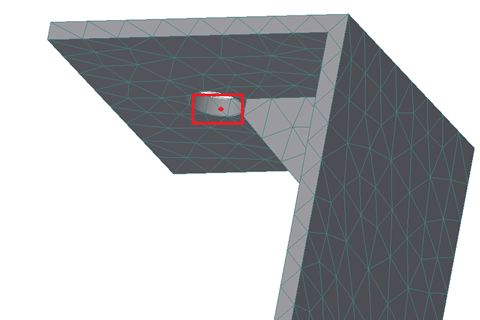

- Klicken Sie auf einen Knoten am oberen Rand der Halterung (Seite mit der Bohrung). Die ID sollte im Eingabefeld angezeigt werden.

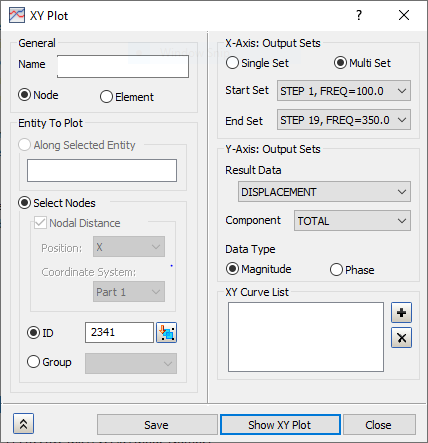

- Stellen Sie sicher, dass der Startsatz auf SCHRITT 1 und der Endsatz auf SCHRITT 19 gesetzt ist.
- Wählen Sie LINEARE BESCHLEUNIGUNG aus dem Dropdown-Menü Ergebnis aus.
- Wählen Sie im Dropdown-Menü GESAMT die Option Komponente aus.

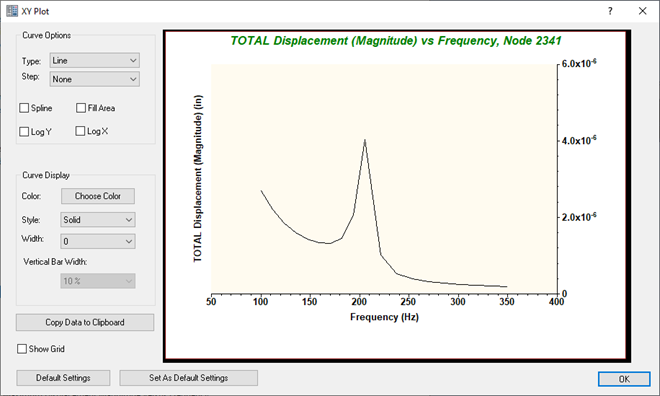

- Klicken Sie auf die Schaltfläche XY-Darst. anz.. Ihre Ergebnisse sollten der folgenden Abbildung entsprechen.
Beachten Sie die große Spitze gleich nach 200 Hz. Diese Spitze fällt mit einem Analyseergebnis für normale Modi von ungefähr 214 Hz zusammen.
Damit ist Modale Frequenzantwort einer Halterung abgeschlossen.
Im Folgenden werden die behandelten Hauptthemen zusammengefasst:
- Erstellen einer modalen Frequenzantwortanalyse
- Anwenden einer frequenzabhängigen Last
- Anwenden einer Dämpfung auf eine Struktur
- Definieren eines Clusters zwischen relevanten Modi für eine modale Frequenzantwortlösung
- Erstellen eines Grundbewegungsproblems unter Verwendung des direkten Ansatzes
