Lernprogramm A4: Analyse vorbereiten

Abhängigkeiten anwenden

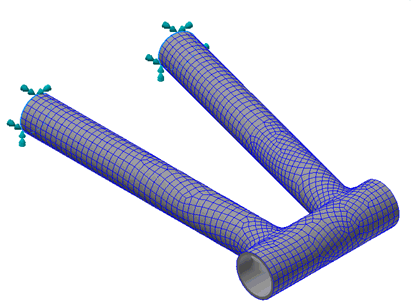

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Abhängigkeiten und wählen Sie Neu.
2. Wählen Sie die äußeren Kanten (nicht die gesamte Oberfläche) an den Enden des obersten und untersten Rohrs.



3. Stellen Sie sicher, dass Subcase 1 in der Liste Subcases ausgewählt ist.

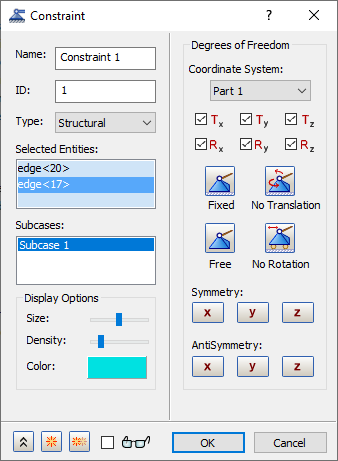

4. Behalten Sie die Vorgabeeinstellungen im Dialogfeld Abhängigkeit bei.



5. Klicken Sie auf OK, um die feste Abhängigkeit zu erstellen.

Anwenden der Lasten

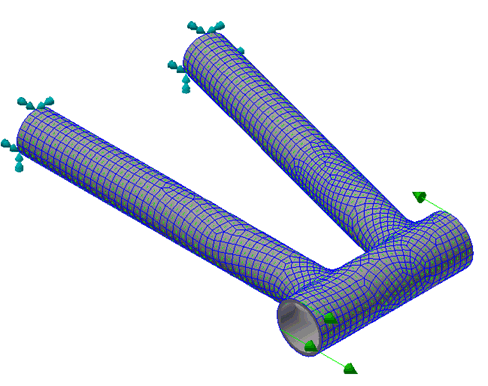

1. Klicken Sie mit der rechten Maustaste auf Lasten und wählen Sie Neu.
2. Wählen Sie die Kante an der Oberseite des Steuerrohrs und geben Sie den Wert -100 in das Feld Fx unter Größe ein. Stellen Sie sicher, dass Subcase 1 in der Liste Subcases ausgewählt ist.

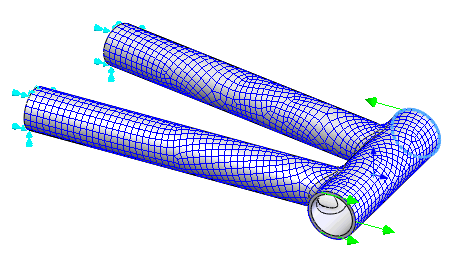

3. Klicken Sie auf die Schaltfläche Neu, um die zweite Belastung zu erstellen.

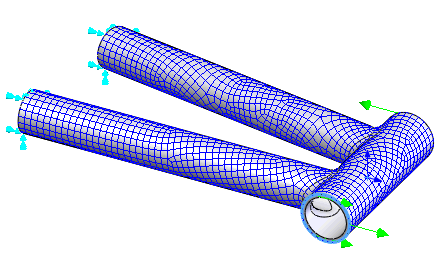

4. Wählen Sie die Kante an der Unterseite des Steuerrohrs und geben Sie den Wert 100 in das Feld Fx unter Größe ein. Stellen Sie sicher, dass Subcase 1 in der Liste Subcases ausgewählt ist, und klicken Sie dann auf OK.



Definieren der Materialausrichtung

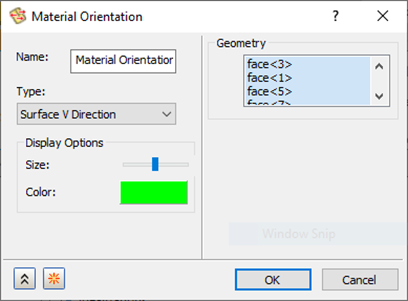

1. Klicken Sie an der Oberseite der Bauteilstruktur mit der rechten Maustaste auf Analyse > Neu > Materialausrichtung.
2. Wählen Sie unter Typ die Option Oberflächenrichtung V.
3. Wählen Sie die fünf Oberflächen im Modell aus. Diese sollten unter Ausgerichtete Geometrie angezeigt werden.

4. Klicken Sie auf OK, um die Materialausrichtung zu erstellen. Beachten Sie die kleinen grünen Pfeile, die überall im Netz vorkommen. Diese geben die Richtung "0-Winkel" an.
