Lernprogramm A2: Analyse vorbereiten

Anwenden von Abhängigkeiten

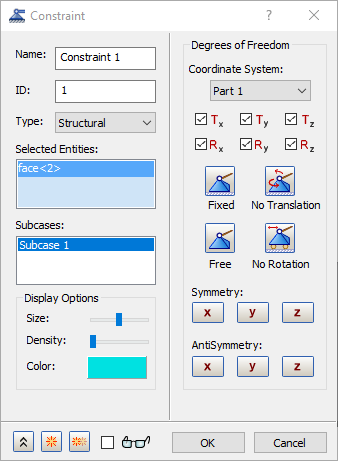

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Abhängigkeiten und wählen Sie Neu.

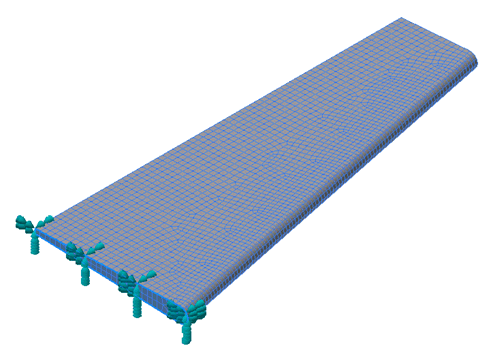

2. Wählen Sie das breitere Ende des Flügels aus.





3. Klicken Sie auf OK, um die Definition der Abhängigkeit abzuschließen.

Anwenden von Belastungen

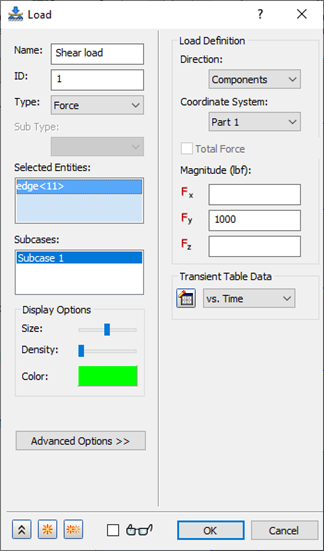

1. Klicken Sie mit der rechten Maustaste auf Lasten und wählen Sie Neu.
2. Ändern Sie den Namen in Scherlast.

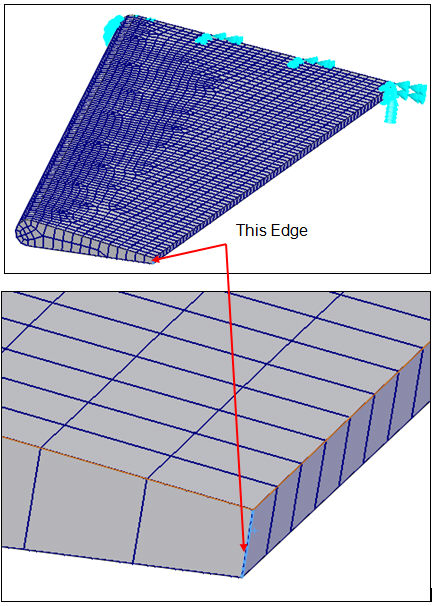

3. Wählen Sie die Kante an der äußeren Fläche (kleineres Ende), wie in der Abbildung unten gezeigt.



4. Geben Sie 1000 in das Feld Fy unter Lastendefinition ein.
5. Klicken Sie auf die Schaltfläche Neue Tabelle neben der Dropdown-Liste unter Transiente Tabellendaten.

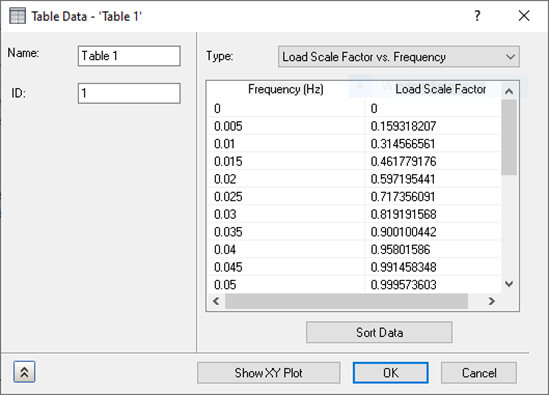

6. Wenn das Dialogfeld Tabellendaten – ‘Tabelle 1’ angezeigt wird, ändern Sie den Namen in im Vergleich zur Zeit. Sie können den Namen Tabelle 1 auch unverändert lassen.
7. Wählen Sie die Option Typ in der Dropdown-Liste Last-Maßstab im Vergleich zur Zeit .
8. Kopieren Sie die Daten aus der Tabelle unten und fügen Sie sie in das Dialogfeld ein (oder geben Sie einfach die Werte ein).

   Zeit	Last-Maßstab
   0	0
   0.005	0.159318207
   0.01	0.314566561
   0.015	0.461779176
   0.02	0.597195441
   0.025	0.717356091
   0.03	0.819191568
   0.035	0.900100442
   0.04	0.95801586
   0.045	0.991458348
   0.05	0.999573603
   0.055	0.982154317
   0.06	0.939645474
   0.065	0.87313298
   0.07	0.784315925
   0.075	0.675463181
   0.08	0.549355436
   0.085	0.40921417
   0.09	0.25861935
   0.095	0.101417986
   0.1	0
   0.11	0



9. Klicken Sie auf OK, um die Tabelle zu definieren.
10. Klicken Sie noch einmal auf OK, um die Definition der Last abzuschließen.



    Die Schaltfläche ändert sich in , nachdem eine Tabelle definiert ist. Der Stern in der Ecke der Schaltfläche bedeutet NEU, und der Stift bedeutet BEARBEITEN. Wenn die Dropdown-Liste erneut in Neue Tabelle geändert wird, ändert sich die kleine Schaltfläche, damit Sie eine neue Tabelle definieren können.

Definieren Sie die Dämpfung

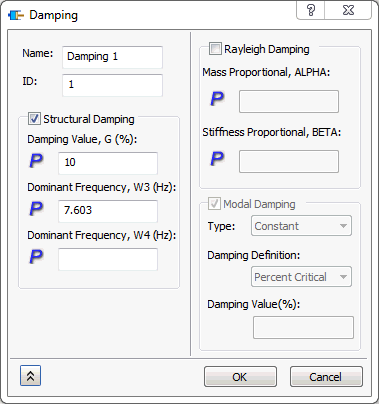

1. Klicken Sie in der Bauteilstruktur mit der rechten Maustaste auf Dämpfung 1 unter Subcases und wählen Sie Bearbeiten.

2. Aktivieren Sie das Kontrollkästchen Strukturdämpfung. Geben Sie 10 als Dämpfungswert und 7.603 als Dominante Frequenz ein.



   Eine Modalanalyse wurde durchgeführt, um die dominante Frequenz für dieses Modell zu bestimmen. Dies ist in der Regel die erste Eigenfrequenz.

3. Klicken Sie auf OK.

Definieren der Dynamikeinrichtung

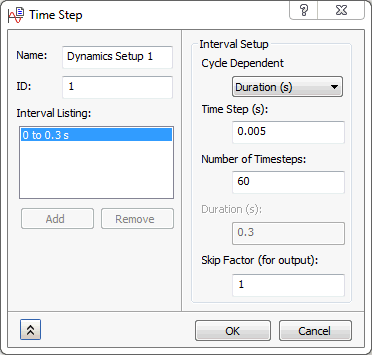

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Dynamikeinrichtung 1 und wählen Sie Bearbeiten.



2. Geben Sie 0.005 als Zeitschritt und 60 als Anzahl der Zeitschritte ein.



3. Klicken Sie auf OK.
