Lernprogramm A2: Analyse, Eigenschaften und Netz definieren

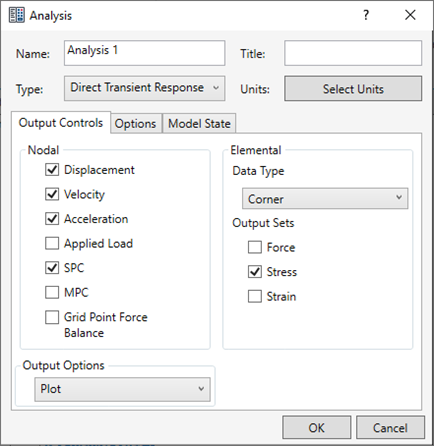

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Analyse 1 und wählen Sie Bearbeiten.
2. Wählen Sie Direkte transiente Antwortspektren aus dem Dropdown-Menü Typ.
3. Aktivieren Sie die Kontrollkästchen Geschwindigkeit und Beschleunigung.

4. Klicken Sie auf OK.

Definieren von Materialeigenschaften

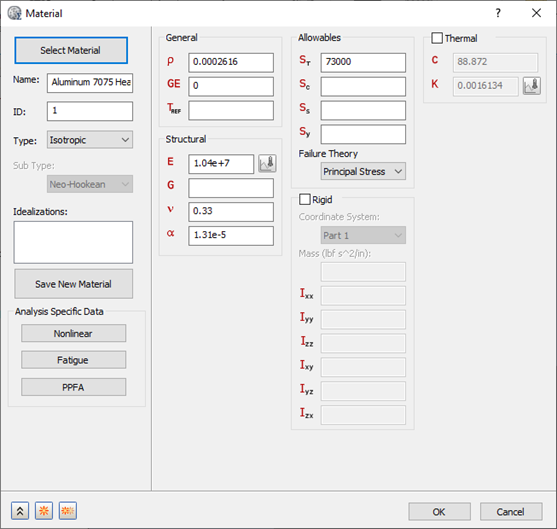

1. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Materialien > Neu.
2. Klicken Sie im Dialogfeld auf Material auswählen. Im Dialogfeld Material DB werden die verfügbaren Materialien aufgelistet.
3. Klicken Sie auf Datenbank laden.
4. Wechseln Sie zum Ordner C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials und öffnen Sie die Datei ADSK_materials.nasmat . In der Materialstruktur werden die verfügbaren Materialien aufgelistet.
5. Wählen Sie unter der Kategorie Aluminiumlegierungen die Option Aluminium 7075 vergütet (T6) pressgeformt.



6. Klicken Sie auf Schließen und dann auf OK, um das Material zu erstellen.

Definieren von Elementeigenschaften

1. Überprüfen Sie in der Modellstruktur unter Idealisierungen, ob unter den Standardkategorien Definitionen wie Volumenkörper und Schalen vorhanden sind. Der unten gezeigte Volumenkörper 1 ist ein Beispiel für eine vorhandene Definition:


   Wenn Definitionen vorhanden sind, klicken Sie mit der rechten Maustaste auf Idealisierungen > Alle löschen. So wird sichergestellt, dass unerwünschte Materialien weder in der Bauteilvernetzung vorkommen noch an der Analyse beteiligt sind.

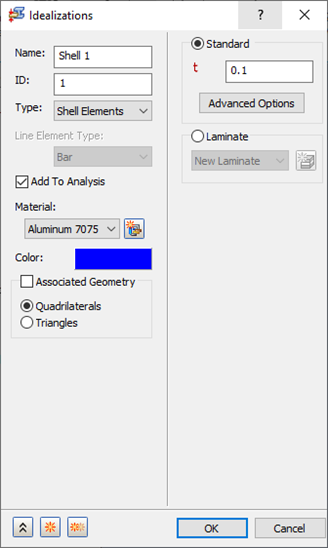

2. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Idealisierungen > Neu.
3. Wählen Sie Schalenelemente im Dropdown-Menü Typ.
4. Stellen Sie sicher, dass Material auf Aluminium 7075 vergütet (T6) pressgeformt festgelegt ist.
5. Geben Sie 0.1 im Feld t (Dicke) ein.



6. Klicken Sie auf OK.

Definieren des Netzes

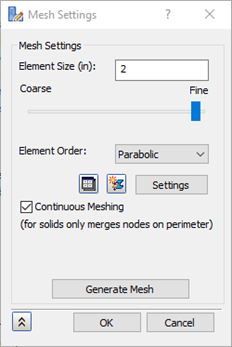

1. Klicken Sie mit der rechten Maustaste auf Netzmodell > Bearbeiten.
2. Geben Sie 2.0 in das Feld Elementgröße ein.

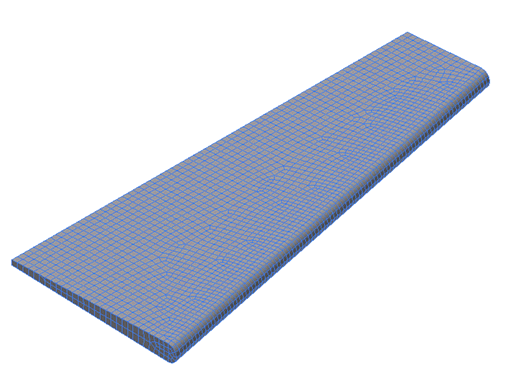

3. Klicken Sie auf OK, um das Netz zu erstellen. Das Netz sollte der folgenden Abbildung entsprechen.


In der Regel ist es ratsam, eine Materialausrichtung für Schalenelementmodelle zu definieren. Dies wird jedoch in diesem Fall nicht vorgenommen.
