Lernprogramm A3: Analyse, Eigenschaften und Netz definieren

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Analyse 1 und dann auf Bearbeiten.
2. Geben Sie Halterungsanalyse in das Feld Name und Modale Frequenzantwort in das Feld Titel ein.
3. Ändern Sie das Dropdown-Feld für Typ in Modale Frequenzantwort.

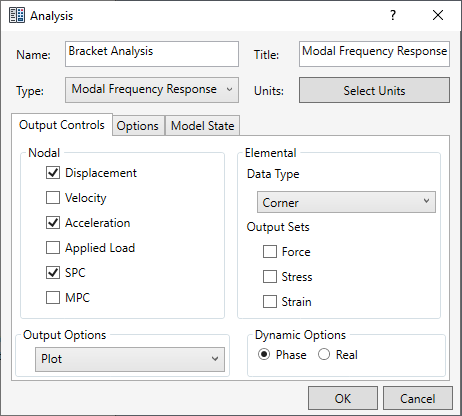

4. Stellen Sie sicher, dass die Ausgabesteuerelemente wie in der Abbildung unten gezeigt festgelegt sind. Verschiebung und Beschleunigung sollten ebenfalls aktiviert sein, Spannung dagegen nicht.

5. Klicken Sie auf OK.

Dynamische Analysen erzeugen eine große Menge an Ausgabe und daher sollte nur die Ausgabe angefordert werden, die benötigt wird. Ein Ergebnisdatei kann ganz schnell über ein Gigabyte mit dynamischen Analysen wie z. B. Frequenzantwort anwachsen.

Diese Einstellungen sind für die Analyse nicht entscheidend. Es sind Maßnahmen, um die Analysezeit zu verringern und nur die Ausgabe zu erzeugen, auf die sich das Lernprogramm konzentriert.

Definieren von Materialeigenschaften

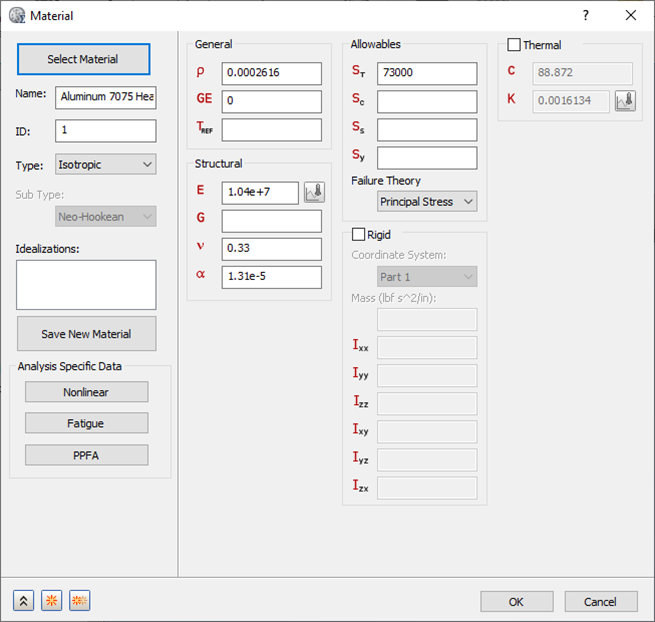

Erstellen Sie ein neues Material, indem Sie Aluminiumlegierungen aus der Materialbibliothek laden.

1. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Materialien > Neu.
2. Klicken Sie im Dialogfeld auf Material auswählen.
3. Im Dialogfeld Material DB werden die verfügbaren Bibliotheken aufgelistet. Klicken Sie auf Datenbank laden.
4. Wechseln Sie zum Ordner C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials und öffnen Sie die Datei ADSK_materials.nasmat. In der Materialstruktur werden die verfügbaren Materialien aufgelistet.
5. Wählen Sie unter der Kategorie Aluminiumlegierungen die Option Aluminium 7075 vergütet (T6) pressgeformt.



6. Klicken Sie auf Schließen und dann auf OK.

Definieren von Elementeigenschaften

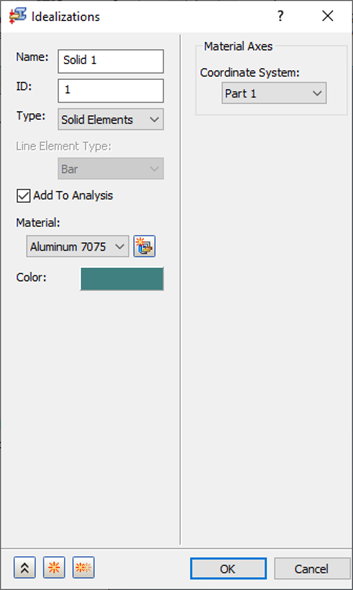

1. Überprüfen Sie in der Modellstruktur unter Idealisierungen, ob unter den Standardkategorien Definitionen wie Volumenkörper und Schalen vorhanden sind. Der unten gezeigte Volumenkörper 1 ist ein Beispiel für eine vorhandene Definition:


   Wenn Definitionen vorhanden sind, klicken Sie mit der rechten Maustaste auf Idealisierungen > Alle löschen. So wird sichergestellt, dass unerwünschte Materialien weder in der Bauteilvernetzung vorkommen noch an der Analyse beteiligt sind.

2. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Idealisierungen > Neu.
3. Wählen Sie Volumenkörperelemente im Dropdown-Menü Typ.



4. Stellen Sie sicher, dass Material auf Aluminium 7075 vergütet (T6) pressgeformt festgelegt ist.
5. Klicken Sie auf OK.

Definieren des Netzes

1. Klicken Sie mit der rechten Maustaste auf Netzmodell und wählen Sie Bearbeiten.

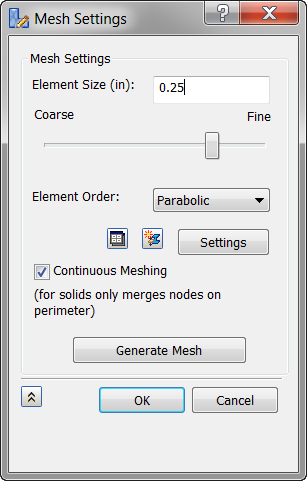

2. Ändern Sie die Elementgröße in 0.25.
3. Stellen Sie sicher, dass die Elementreihenfolge auf Parabolisch gesetzt ist.



   Diese Einstellungen erzeugen ein "fehlerhaftes" Netz für einen Produktionsdurchlauf. Dieses Netz wird als Beispiel verwendet, um die modale Frequenzantwort zu demonstrieren. Normalerweise wäre das Netz detailliert.

4. Klicken Sie auf OK.
