- Die Ergebnisse werden automatisch in Autodesk Inventor Nastran geladen.
- Ihnen werden nun die Ergebnisse für verschiedene Inkremente angezeigt.
- Klicken Sie mit der rechten Maustaste auf Ergebnisse und wählen Sie Bearbeiten.

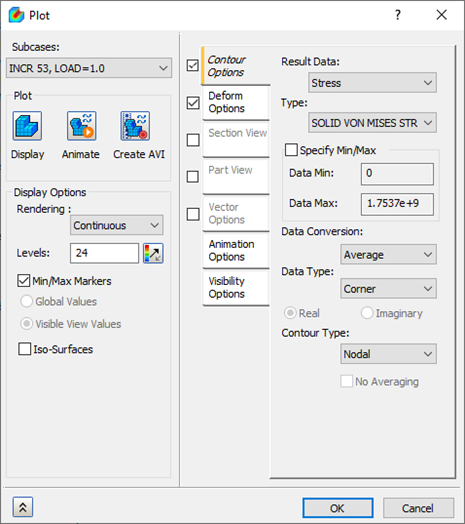

- Wählen Sie INKR 53, LAST=1.0 im Dropdown-Menü Subcases. Aktivieren Sie die Kontrollkästchen Verformungsoptionen und Konturoptionen.
- Setzen Sie die Deformationsskala auf Tatsächlich und klicken Sie auf die Schaltfläche Alle ausblenden, um alle Symbole auszublenden.
- Wählen Sie FESTKÖRPER VON MISES-SPANNUNG für Ergebnisdaten unter Konturoptionen, deaktivieren Sie Max/Min unter Anzeigeoptionen und klicken Sie auf die Schaltfläche
Anzeige. Klicken Sie auf OK, um die Ergebnisse anzuzeigen.
- Klicken Sie mit der rechten Maustaste auf Netzsteuerung und wählen Sie Alle ausblenden.

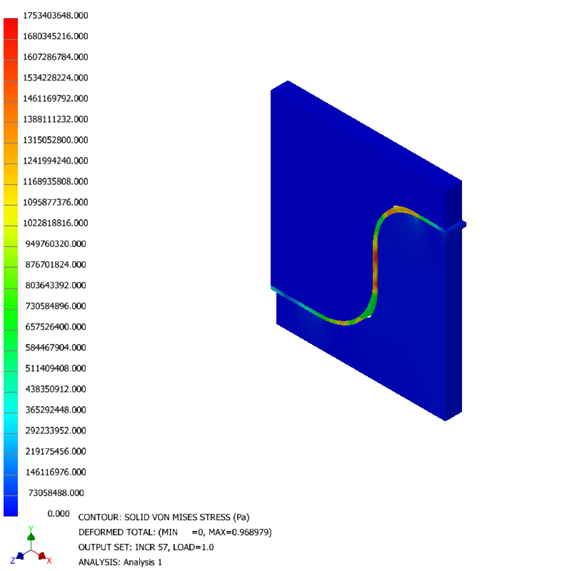

- Das Ergebnis sollte in etwa der folgenden Abbildung entsprechen.
- Die Verformungsdarstellung zeigt, dass das Blech eine Biegung hatte und der Form der Matrize und des Stanzwerkzeugs folgte.
- Klicken Sie mit der rechten Maustaste auf XY-Darstellung und wählen Sie Neu.

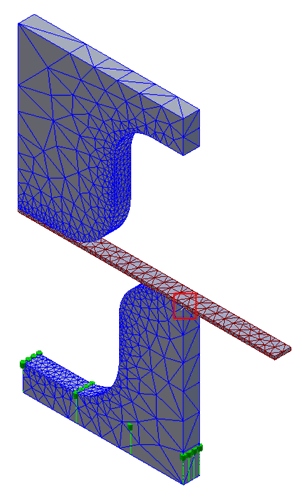

- Wählen Sie den Knoten an der Position, an der sich das Blech biegt, wie in der Darstellung unten gezeigt, also 2175, und klicken Sie auf XY-Darst. anz..

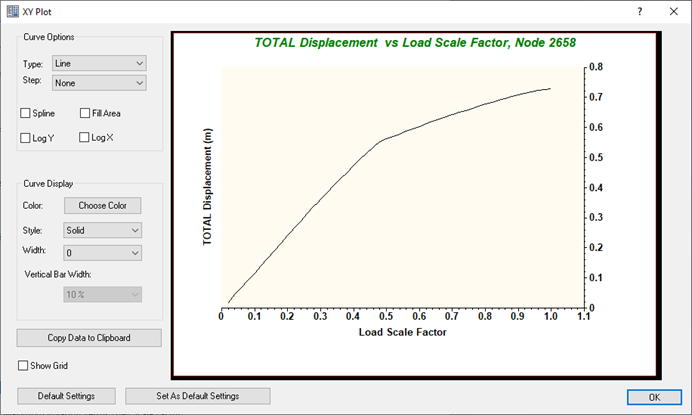

- Die Darstellung zeigt ungefähr die bilineare Kurve, d. h. das elastisch-plastische Verhalten wird in der Verformungsdarstellung erfasst.
