Spröde

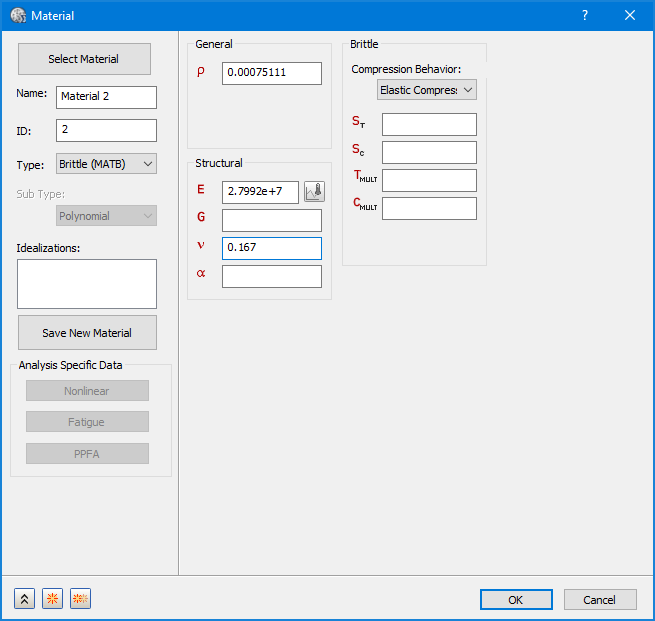

Dieses Material wird nur bei explizit dynamischen Analysen verwendet. Nachdem Sie aus dem Menü Typ Spröde (MATB) ausgewählt haben, sind die folgenden Materialabschnitte verfügbar: Allgemein, Strukturell und Spröde.

In den Abschnitten Allgemein und Strukturell können Sie das Youngsche Modul, das Schermodul, die Poissonsche Konstante, den Wärmeausdehnungskoeffizienten und die Massendichte eingeben.

• Sprödes Druckverhalten


  Das Zugfestigkeitsverhalten des Materials ist rein elastisch bis zum Zugfestigkeitswert. Einzelne Risse können in den orthogonalen Hauptdehnungsrichtungen entstehen. Die Spannungs-Dehnungskurve bei Zugbelastung schwächt sich nach Rissbildung ab, wie in Abbildung 1 dargestellt.

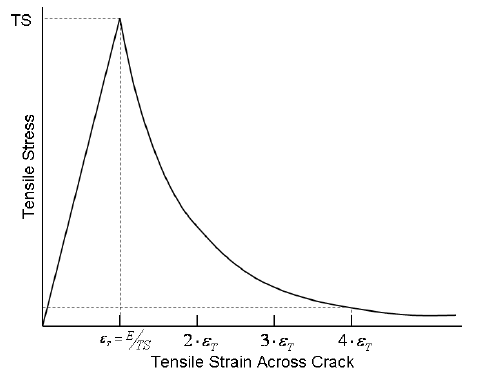

  Abbildung 1: Spannungs-/Dehnungskurve

• Das Druckverhalten des Materials kann entweder elastisch (Hooke'sches Gesetz), elastisch/vollkommen-plastisch (Abbildung 2) oder die Abschwächung elastischer/plastischer Dehnung (Abbildung 3) sein.

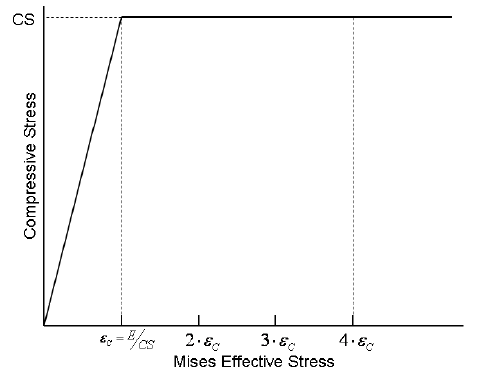

  Abbildung 2: Modell mit elastischem/vollkommen plastischem Druck (CMODEL = 2)

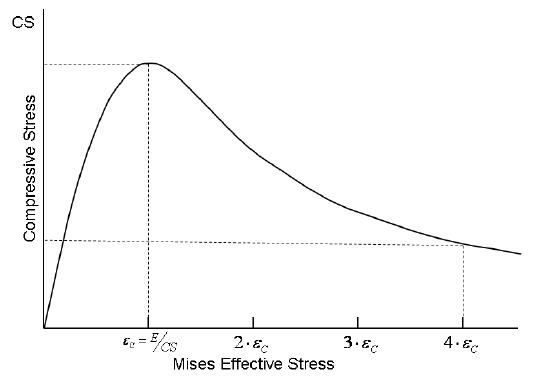

  Abbildung 3: Modell mit elastischer/plastischer sich abschwächender Dehnung (CMODEL = 3)

• S_T: Zugfestigkeit

  Zugfestigkeit des Materials.

• S_C: Druckfestigkeit

  Ein Wert für die Druckfestigkeit ist nur dann erforderlich, wenn CMODEL = 2 oder 3 ist. Der Vorgabewert von 1.E30 impliziert unbegrenzte Stärke.

• T_MULT: Dehnungslöschungs-Multiplikator

  Die Zugdehnung, bei der der Materialpunkt aus dem Netz gelöscht wird (wenn das Löschkriterium SPRÖDE für dieses Bauteil angegeben wurde), wird anhand dieses Vielfachen der Ausfalldehnung bestimmt. Abbildung 1 zeigt die Löschdehnung für T_MULT = 4. Der Vorgabewert 1000 bedeutet, dass keine Elemente aus dem Material gelöscht werden.

• C_MULT: Multiplikator für Drucklöschung und Dehnung

  Die Druckdehnung, bei der der Materialpunkt aus dem Netz gelöscht wird (wenn das Löschkriterium SPRÖDE für dieses Bauteil-PID angegeben wurde), wird anhand dieses Vielfachen der Ausfalldehnung bestimmt. Die Abbildungen 2 und 3 zeigen die Löschdehnung für C_MULT = 4. Der Vorgabewert 1000 bedeutet, dass das Material nicht gelöscht wird.

  PS: Die durch T_MULT und C_MULT definierten Löschdehnungen haben keine Auswirkungen, es sei denn, für dieses Bauteil-PID wurde die Option SPRÖDES Element LÖSCHEN angegeben.
