Um die XY-Darstellung von Ergebnissen zu verwenden, klicken Sie mit der rechten Maustaste auf XY-Darstellung unter Subcase in der Inventor Nastran-Strukturansicht und wählen Sie Neu. Stellen Sie sicher, dass die Analyse durchgeführt (klicken Sie mit der rechten Maustaste auf die Analyse in der Inventor Nastran-Strukturansicht und wählen Sie In Nastran lösen) oder die Ergebnisse geladen wurden (klicken Sie mit der rechten Maustaste auf die Analyse in der Inventor Nastran-Strukturansicht und wählen Sie Ergebnisse laden).
Die XY-Darstellungen (Diagramme) zeigen nun die entsprechenden Einheiten für die X- und Y-Komponenten an.
Allgemein:
- Name: Benennt die XY-Darstellung.
- Knoten: Stellt die Knotenausgabegrößen, wie z. B. Verschiebung, Geschwindigkeit und Beschleunigung, dar.
- Element: Stellt die Elementausgabegrößen wie Spannung und Dehnung dar.
Die grafische Darstellung der Ergebnisse in Bezug auf den Knoten- und/oder Elementabstand basiert auf dem Koordinatenabstand in Bezug auf die ausgewählte Position. Sie können die Ergebnisdaten basierend auf Knoten- und Elementergebnissen filtern, indem Sie das jeweilige Knoten- oder Element-Optionsfeld auswählen.
Darzustellendes Objekt:
- Entlang des ausgewählten Objektes: Ermöglicht es Ihnen, die Skizzensegmente oder Kanten auszuwählen, um die Ergebnisse in einer XY-Darstellungskurve mit den Ergebnissen als Y-Achse und dem Abstand als X-Achse darzustellen.
- Knoten/Elemente auswählen: Ermöglicht Ihnen die Auswahl der Knoten/Element-IDs durch Festlegen der Position und des Referenz-Koordinatensystems.
- Knotenabstand/Elementarer Abstand aktiviert: Der Knotenabstand oder der elementare Abstand wird berücksichtigt, je nachdem, ob das Optionsfeld für Knoten oder für Element ausgewählt ist.

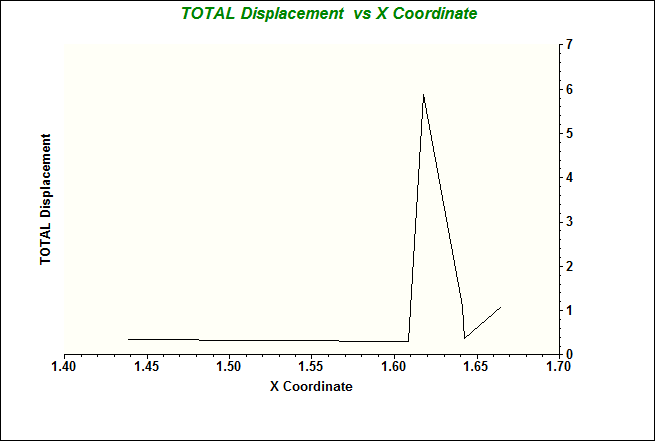

- Position: Bei Auswahl von Knoten wird der Knotenabstand basierend auf der Position über die X-, Y- oder Z-Koordinaten herangezogen.
- Koordinatensystem: Hiermit können Sie die Position des Knotenabstands bzw. des elementaren Abstands basierend auf der Auswahl des Koordinatensystems definieren.

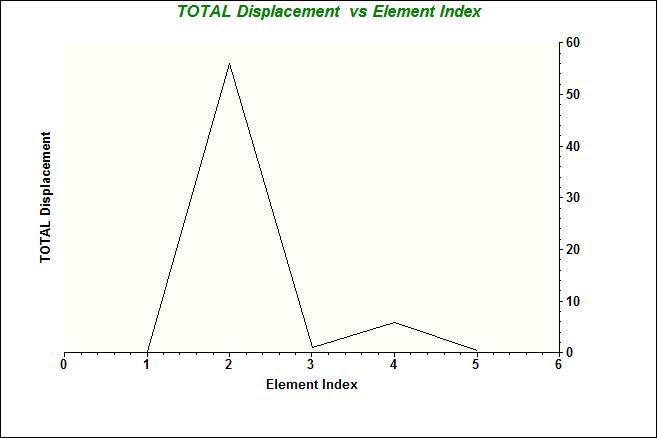

- Knotenabstand/Elementarer Abstand deaktiviert: Der Abstand wird nicht berücksichtigt, sondern die XY-Darstellung wird auf Basis des Knoten-/Element-Index erstellt.
- ID: Knoten- oder Element-ID. Klicken Sie auf den entsprechenden Knoten oder das entsprechende Element zum Füllen der ID in das Auswahlmenü. Sie können die Option Abfrage anzeigen (klicken Sie mit der rechten Maustaste auf Knoten oder Elemente in der Inventor Nastran-Modellstrukturansicht) verwenden, um die IDs abzurufen und manuell in das Auswahlmenü einzugeben. Sie können die IDs auch fortlaufend eingeben, indem Sie sie durch ein Komma (,) trennen, wie in der folgenden Abbildung dargestellt:
- Gruppe Ermöglicht es Ihnen, die bereits definierten Gruppen auszuwählen.
- Knotenabstand/Elementarer Abstand aktiviert: Der Knotenabstand oder der elementare Abstand wird berücksichtigt, je nachdem, ob das Optionsfeld für Knoten oder für Element ausgewählt ist.
Ergebnissatz:

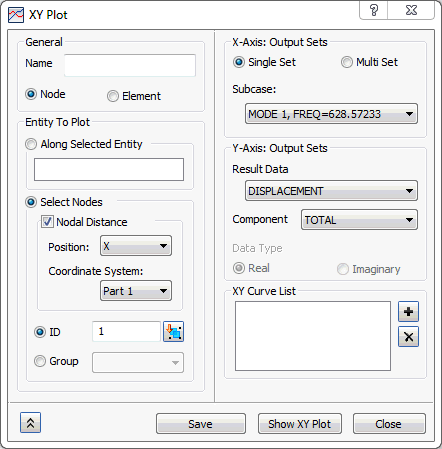

- Einzelner Satz: Diese Option gilt für alle Analysen. Ermöglicht es Ihnen, die XY-Darstellung für die Ergebnisse entlang der Skizzen/Kanten-Auswahl mithilfe der Option Entlang des ausgewählten Objektes darzustellen. Dasselbe gilt für Knoten/Elemente-Sätze mithilfe von Knoten/Elemente wählen.

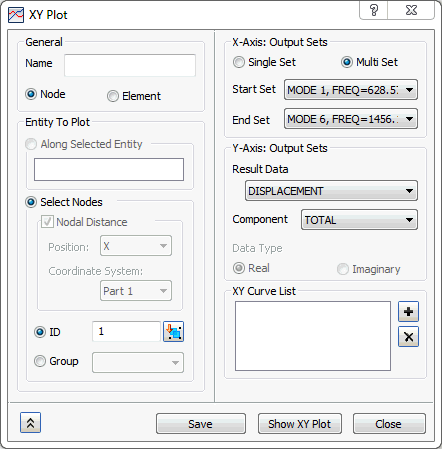

- Mehrfachsatz: Dies gilt nur für eine Analyse, die aus mehreren Ergebnissen für eine Subcase besteht.
- Startsatz: Legt den Startsatz für den Bereich der Ausgabesätze für die XY-Darstellung fest.
- Endsatz: Legt den Endsatz für den Bereich der Ausgabesätze für die XY-Darstellung fest.
Ausgabevektor:
- Ergebnisdaten: Definiert, welcher Ausgabevektor dargestellt wird.
- Komponente: Definiert, welche Vektorkomponente (falls zutreffend) dargestellt wird.
-
Datentyp:
- Größe: Wird angezeigt, wenn Sie die Größen- und Phasenausgabe auswählen. Dies sind polare Informationen einer Frequenzantwortlösung.
- Phase: Wird angezeigt, wenn Sie die Größen- und Phasenausgabe auswählen. Dies sind polare Informationen einer Frequenzantwortlösung.
- Tatsächlich: Wird angezeigt, wenn Sie die tatsächliche und imaginäre Ausgabe auswählen. Dies sind rechteckige Informationen einer Frequenzantwortlösung.
- Imaginär: Wird angezeigt, wenn Sie die tatsächliche und imaginäre Ausgabe auswählen. Dies sind rechteckige Informationen einer Frequenzantwortlösung.
XY-Kurvenliste:
- Ermöglicht die Darstellung mehrerer Kurven für unterschiedliche Ergebnisse für die gleichen Knoten/Elemente, die mit anderen Einstellungen ausgewählt wurden.
- Hinzufügen: Die Schaltfläche
ermöglicht das Hinzufügen der Kurve zur XY-Kurvenliste. Dadurch kann die hinzugefügte Kurve dargestellt werden, wenn Sie auf XY-Darstellung anzeigen klicken. Wenn Sie mehrere Kurven ohne Auswahl hinzugefügt haben, werden alle Kurven im XY-Darstellungsdiagramm gezeigt. Wenn Sie eine einzelne Kurve aus der Liste auswählen und dann die Kurve darstellen, wird nur die von Ihnen ausgewählte Kurve angezeigt.
- Löschen: Mithilfe der Schaltfläche
können Sie die ausgewählte Kurve aus der XY-Kurvenliste löschen.
- Hinzufügen: Die Schaltfläche
- XY-Darstellung erstellen: Erstellt die aktuelle XY-Darstellung unter dem Abschnitt für die XY-Darstellung der Modellstrukturansicht.
- XY-Darstellung zeigen: Zeigt die XY-Darstellung in einem separaten Fenster.
- Schließen: Ermöglicht es Ihnen, das Dialogfeld XY-Darstellung zu schließen.
