Verwenden Sie diesen Subcase-Typ für das Summieren von Lagerkraft und Moment.
Wenn die Ausgabe einer punktbezogenen Abhängigkeit angefordert wird, können Sie mit Reaktionen punktbezogene Abhängigkeitskräfte (SPC) und Momente summieren.
- Typ: Zwei Optionen, Kraft und Moment, stehen für die punktbezogene Abhängigkeit zum Berechnen der Lagerkraft bzw. des Lagermoments zur Verfügung.

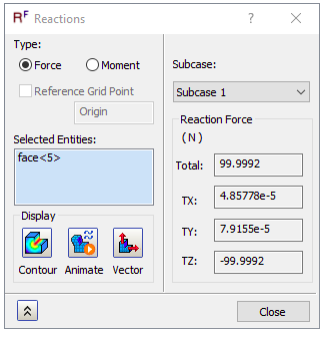

- Kraft: Wenn der Typ Kraft ist, zeigt dieses Dialogfeld die SPC-Kraftsumme GESAMT, TX, TY und TZ für die ausgewählten Elemente an.

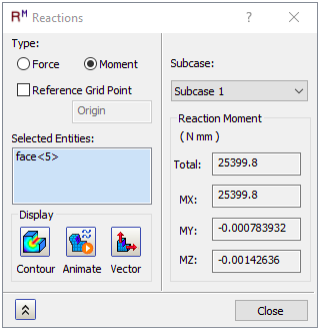

- Moment: Wenn der Typ Moment ist, zeigt dieses Dialogfeld die SPC-Momentsumme GESAMT, MX, MY und MZ für die ausgewählten Elemente an. Darüber hinaus wird die Option Referenzrasterpunkt verfügbar (siehe weiter unten).
- Referenzrasterpunkt: Geben Sie optional eine Knotennummer als Grundlage der SPC-Momentergebnisse an (gilt nicht für die Option Kraft). Sie können den Knoten nicht grafisch auswählen. Sie können jedoch eine Knotengruppe erstellen und den gewünschten Knoten grafisch auswählen, um die Knoten-ID vor dem Zugriff auf das Dialogfeld SPC-Summe zu bestimmen.
Wenn diese Option deaktiviert ist, ist der globale Ursprung der Referenzpunkt für Momentergebnisse.
- Ausgewählte Elemente: Sie können Kanten, Scheitelpunkte und Flächen zur Summierung punktbezogener Abhängigkeitskräfte oder -momente auswählen. Klicken Sie mit der rechten Maustaste in das Feld, um Ihre Auswahl zu filtern, indem Sie die Typen von Elementen über die Optionen im Kontextmenü auswählen. Zusätzliche Kontextbefehle sind folgende:
- Löschen: Markierte Elemente aus der Liste entfernen.
- Alle löschen: Alle Elemente aus der Liste löschen.
- Angrenzende Flächen: Aktivieren Sie diese Option, um alle Flächen auszuwählen, die tangential zu der Fläche sind, auf die Sie geklickt haben. Die Auswahl führt die Propagierung fort, bis Kanten ohne angrenzende tangentiale Fläche erreicht werden.
- Subcase: Dieses Dropdown-Menü ermöglicht Ihnen die Subcase-Auswahl zur Ermittlung der Kraftsumme.
- Anzeige: Der Bereich Anzeige umfasst die folgenden Schaltflächen:
- Kontur: Zum Anzeigen einer Konturdarstellung der SPC-Summenergebnisse
- Animieren: Zum Animieren einer Konturdarstellung der SPC-Summenergebnisse
- Vektor: Zum Anzeigen einer Vektordarstellung der SPC-Summenergebnisse
