Dieses Objekt wird in der Modellstruktur direkt nach dem Zweig Analyse angezeigt. Die Gesamtanzahl der Knoten im Netz wird rechts am Ende der Überschrift angezeigt (z. B. Knoten 786). Das Objekt Knoten wird in der Struktur des Modells angezeigt, egal ob das Netz generiert wurde oder nicht. Für die Anzahl der Knoten in einem nicht vernetzten Modell wird null (0) angezeigt.
Wenn Sie mit der rechten Maustaste auf Knoten klicken, stehen die folgenden Optionen im Kontextmenü zur Verfügung:
- Abfrage anzeigen: Wenn diese Option aktiviert ist, wird die Untersuchung in der Knoten im Modell in Echtzeit zugelassen. Auf die Option Abfrage anzeigen für Knoten können Sie auch über die Symbolleiste Abfrage anzeigen zugreifen.
- Markieren: Diese Option ermöglicht es, einen Satz von Knoten im Modell zu markieren, um die Position und/oder die Eigenschaften eines Knotens zu identifizieren. Es gibt zwei Möglichkeiten, um die zu markierenden Knoten anzugeben:
- Nehmen Sie eine Grafikauswahl der gewünschten Knoten vor, indem Sie im Modell auf die einzelnen Knoten klicken.
- Wenn Ihnen die Knoten-IDs bekannt sind, geben Sie sie in das Feld Element-ID ein, und trennen Sie mehrere Werte dabei durch Leerzeichen oder Kommas. Klicken Sie dann auf HINZUFÜGEN.

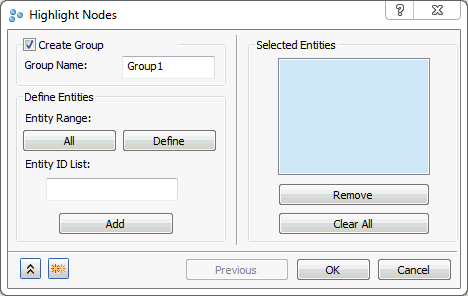

In beiden Fällen werden die ausgewählten oder eingegebenen Knoten im Listenfeld Ausgewählte Elemente angezeigt. Das Dialogfeld Knoten markieren ist in der folgenden Abbildung dargestellt:
Sie können Elemente im Feld Ausgewählte Elemente in eine neue Knotengruppe einbeziehen, indem Sie das Kontrollkästchen Gruppe erstellen aktivieren. Gruppen bieten eine einfache Möglichkeit, mehrere Elemente zu einem späteren Zeitpunkt erneut auswählen zu können.
